Buck 降壓電路完整教學：從切換式電源原理到 ESP32 電源設計實作

什麼是 Buck 降壓電路？

先講一句話版本：Buck 就是拿開關把輸入電壓切碎，再用電感跟電容把它拼回一個比較低的電壓。Buck 降壓電路（也稱降壓轉換器、Step-Down Converter）是嵌入式系統中最核心的電源架構 —— 從 Arduino、ESP32 到 STM32 開發板，板子上那顆黑色電感配著電容濾波的電路，十之八九就是 Buck Converter。

我自己第一次拆電源模組時最納悶的是：輸入明明 12V，為什麼過了一顆電感、一顆二極體，輸出就乖乖變成 3.3V？後來才想通，重點不在「降」這個字，而在開關導通的時間佔多少比例。這個比例叫工作週期（Duty），整篇文章都會用到它。

Buck 轉換器是一種切換式降壓電源（Switching Regulator），透過高速開關 MOSFET 和電感儲能，把較高的輸入電壓轉換為較低的穩定輸出電壓。與傳統的線性穩壓器（LDO）不同，Buck 電路的效率可達 90% 以上，幾乎不發熱 —— 這就是為什麼只要碰到「壓差」，我幾乎都直接選它。

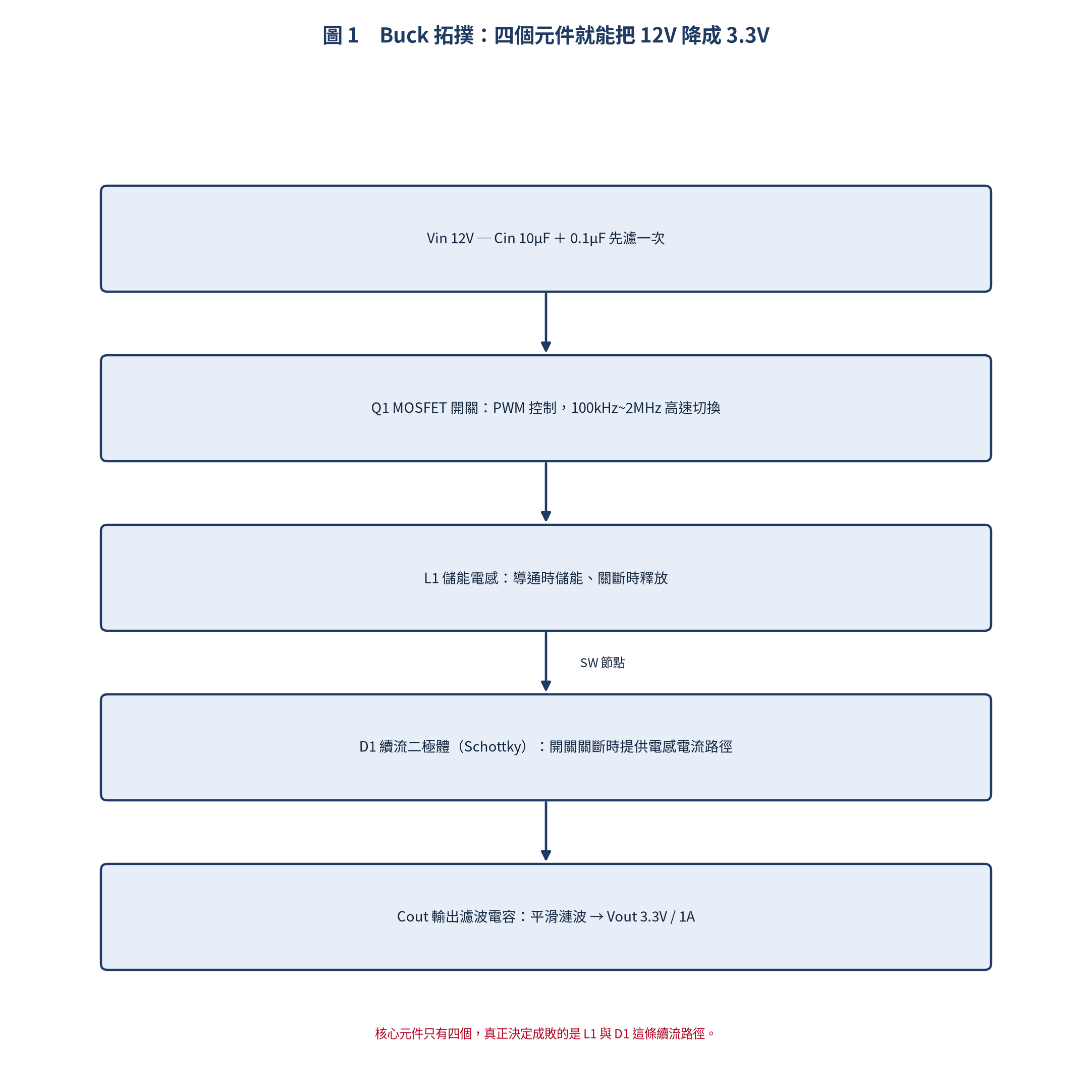

核心元件只有四個：

• Q1：MOSFET 開關 — 由 PWM 訊號控制，高頻切換（通常 100kHz~2MHz）
• D1：續流二極體（Schottky） — 開關關閉時提供電感電流路徑
• L1：儲能電感 — 在開關導通時儲存能量，關斷時釋放
• Cout：輸出濾波電容 — 平滑輸出電壓漣波

四個裡面我會說 L1 與 D1 是靈魂。沒有 D1 這條續流路徑，電感上的電流一被切斷就會自己生出高壓，回頭把開關打穿。

Buck vs LDO：為什麼要用切換式電源？

每次有人問我「12V 轉 3.3V 可不可以直接用 AMS1117」，我都會先請他算一件事：壓差 8.7V 乘上電流，那些瓦數最後全部變成熱。

簡單經驗法則：壓差 > 2V 且電流 > 100mA → 用 Buck。壓差小或對雜訊極敏感 → 用 LDO。很多設計會採用 Buck + LDO 的級聯方案：先用 Buck 把 12V 降到 3.6V，再用 LDO 穩到 3.3V 給類比電路。

Buck 降壓轉換器工作原理

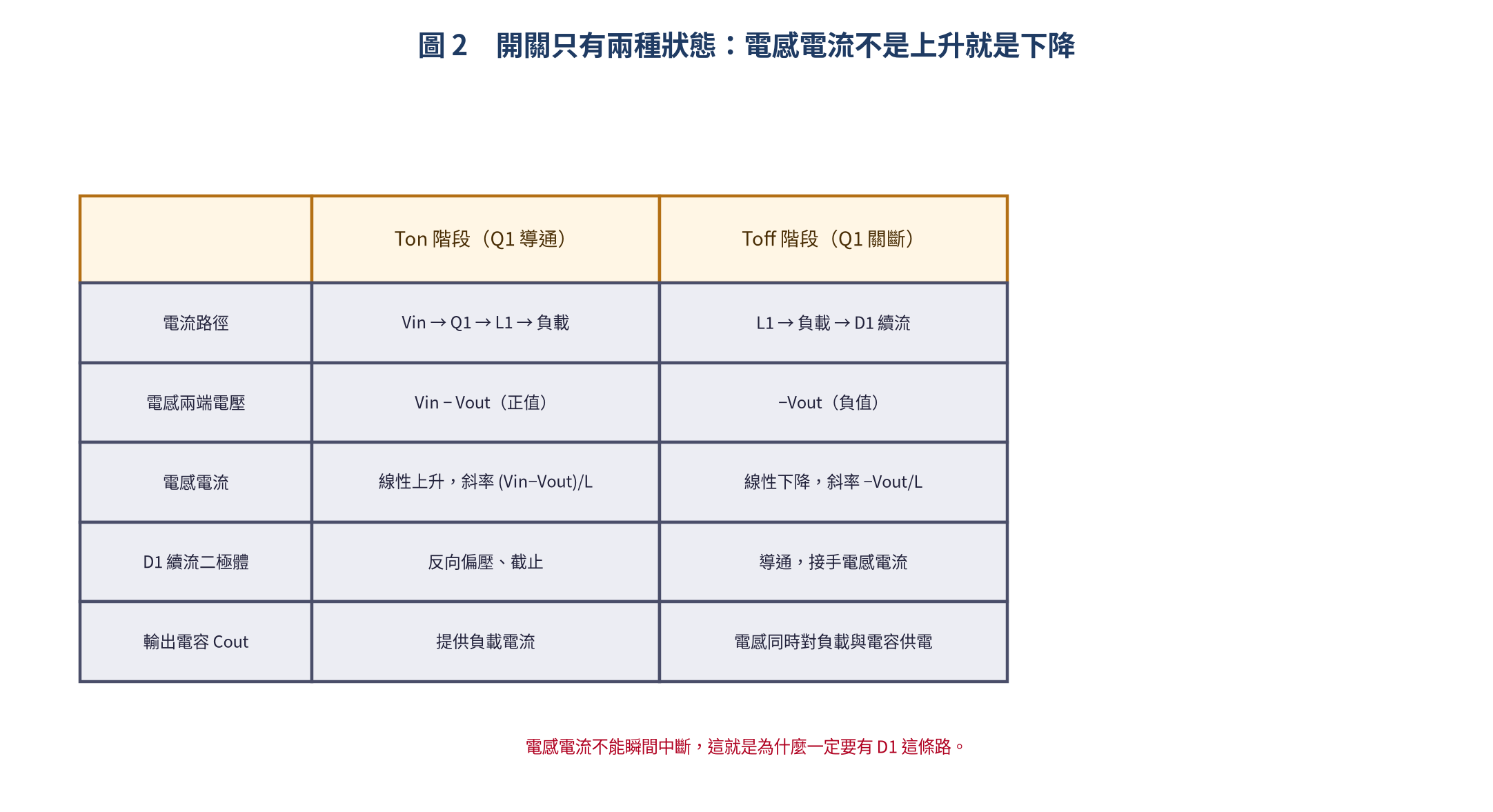

Buck 電路的工作分為兩個階段，講白了就是「充電」跟「放電」：

Ton 階段（開關導通）

• MOSFET Q1 導通，Vin 連接到電感 L1
• 電感兩端電壓：VL = Vin − Vout（正值）
• 電感電流線性上升，斜率 = (Vin − Vout) / L
• 二極體 D1 反向偏壓（截止）
• 輸出電容 Cout 提供負載電流

Toff 階段（開關關斷）

• MOSFET Q1 關斷，電感電流不能瞬間中斷
• 電感透過 D1 續流（Freewheeling），D1 導通
• 電感兩端電壓：VL = −Vout（負值）
• 電感電流線性下降，斜率 = −Vout / L
• 電感釋放能量給負載和輸出電容充電

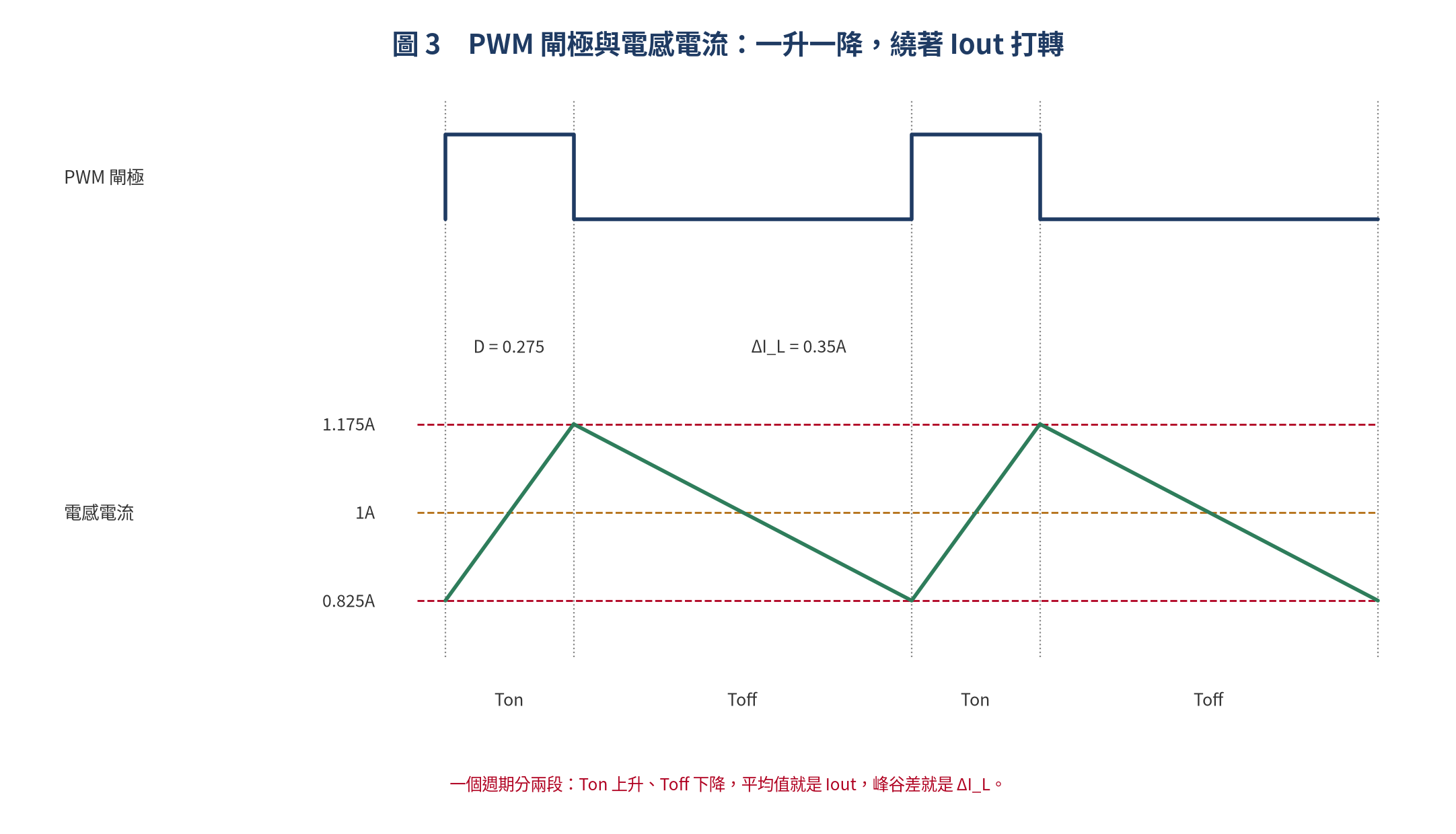

把兩段接起來看就清楚了：開關 ON 時電感電流往上爬，OFF 時往下滑，它從來不是一條直線，而是一直繞著某個平均值在擺動。這個擺動幅度就是漣波 ΔI_L，後面選電感其實就是在控制它的大小。

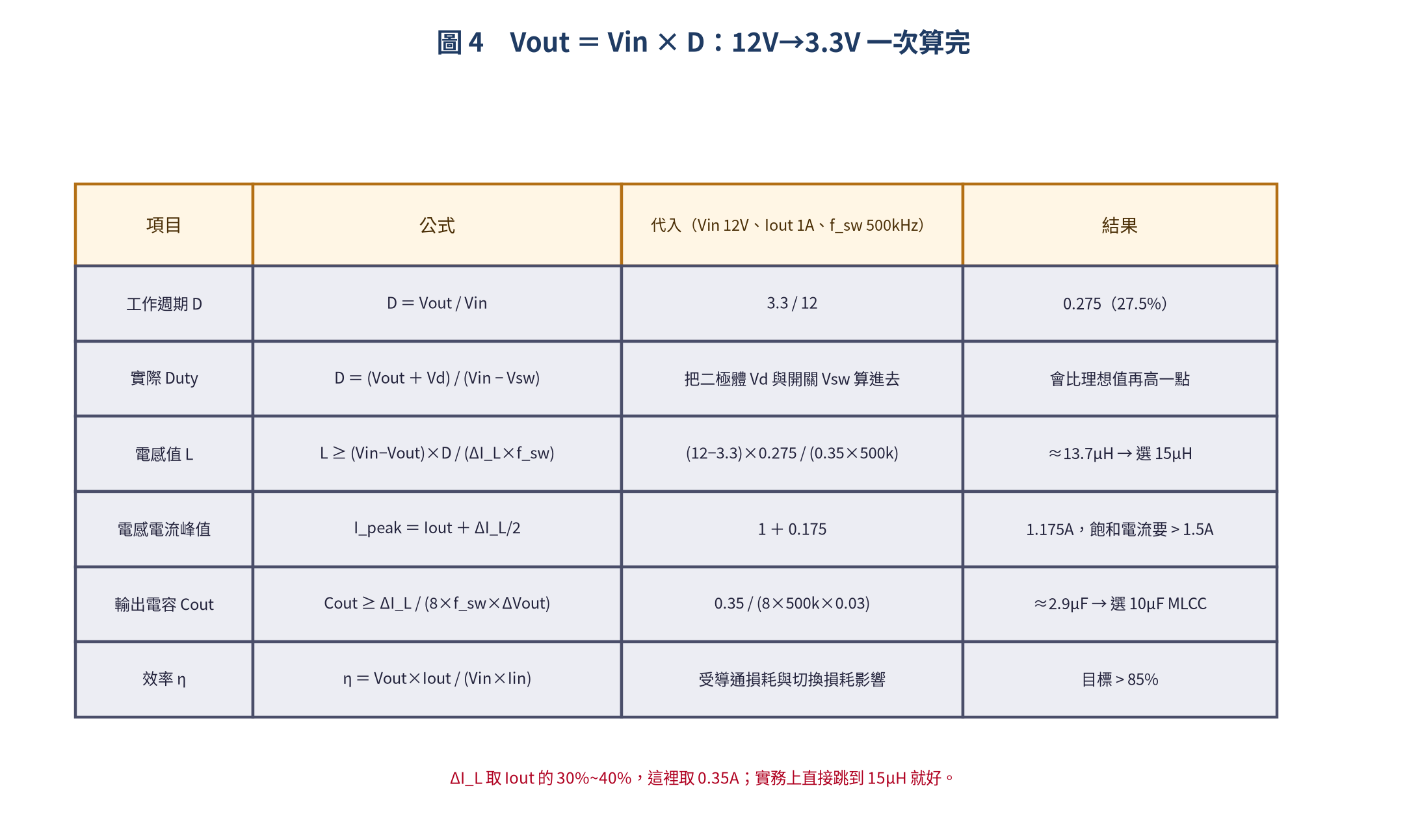

關鍵公式快速參考

以下是 Buck 電路設計中最常用的幾個公式。我的習慣是不背，直接開這張表對照著算 —— 反正來來去去就這五、六條：

直接拿實例走一遍最快。Vin=12V、Vout=3.3V、Iout=1A、f_sw=500kHz：

• D = 3.3/12 = 0.275（27.5%）

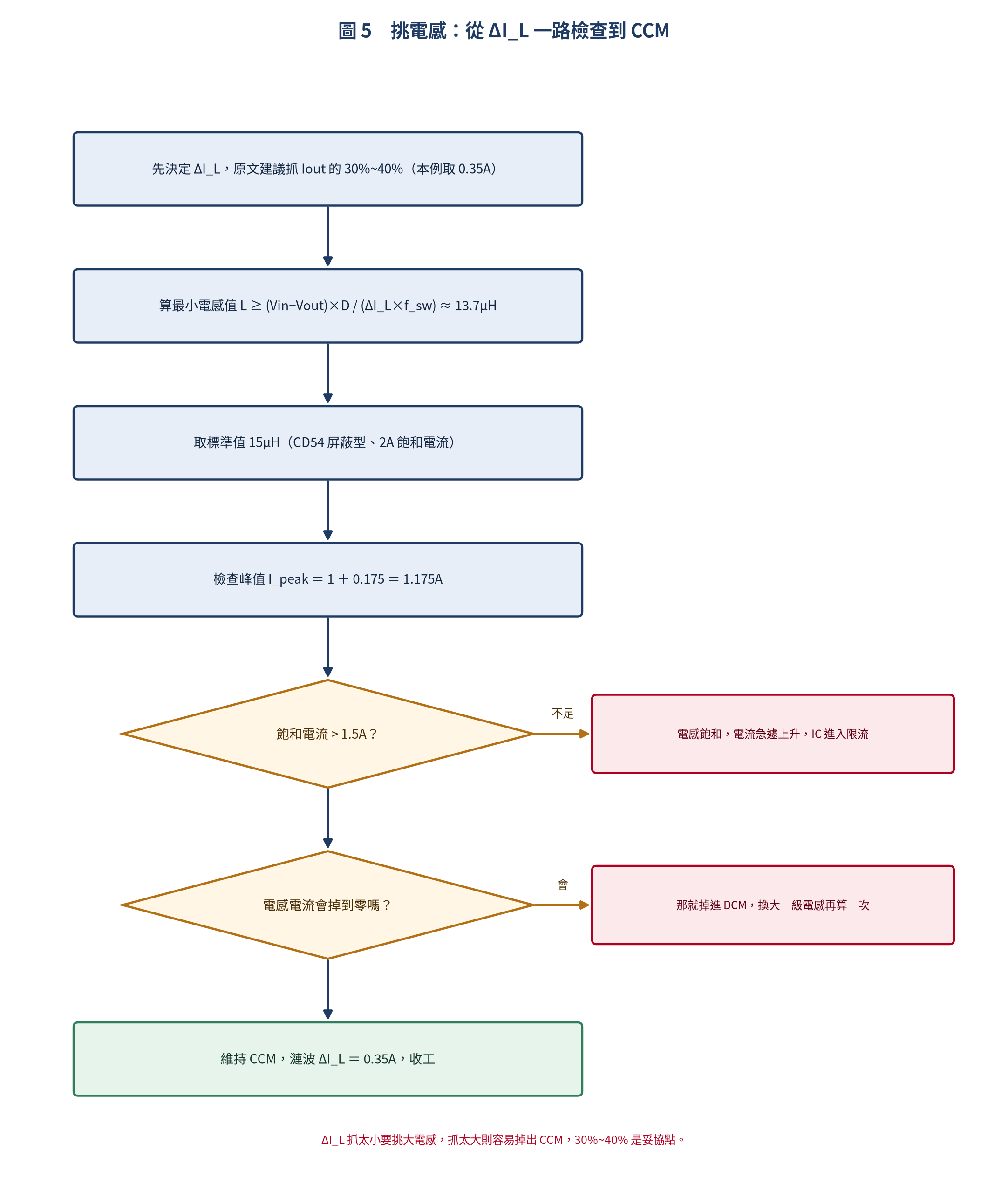

• ΔI_L 取 0.35A：L ≥ (12−3.3)×0.275 / (0.35×500k) ≈ 13.7μH → 選 15μH
• I_peak = 1 + 0.175 = 1.175A → 電感飽和電流需 > 1.5A
• Cout 若 ΔVout=30mV：Cout ≥ 0.35 / (8×500k×0.03) ≈ 2.9μF → 選 10μF MLCC

這裡有個新手常踩的坑：算出來的 13.7µH 不是「去買 13.7µH」，而是「至少要 13.7µH」，然後從標準值裡挑大一級的 15µH。原因跟漣波有關 —— 電感值只影響擺動幅度，但一旦選小，電流可能在每個週期都掉到零，那就掉出連續導通模式（CCM）了。

常用 Buck IC 推薦

對於 ESP32 專案，MP1584 或 SY8303 是 CP 值最高的選擇 —— 體積小、效率高、容易買到成品模組。

ESP32 電源設計實例：12V→3.3V

以 MP1584 為例，設計一組給 ESP32 使用的降壓電源：

規格需求

• 輸入：12V DC（工業現場常見電源）
• 輸出：3.3V / 1A（ESP32 峰值約 500mA，留餘量）
• 漣波：< 50mVpp（ESP32 WiFi 發射時對電源敏感）
• 效率目標：> 85%

元件選擇

• IC：MP1584EN（SOP-8 封裝）
• 電感 L1：15μH / 2A 飽和電流（CD54 屏蔽型）
• 輸入電容 Cin：10μF + 0.1μF MLCC（靠近 IC 腳位）
• 輸出電容 Cout：22μF + 10μF MLCC（低 ESR）
• 續流二極體 D1：SS34（Schottky，3A/40V）
• 回授分壓：R1=10kΩ、R2=3.09kΩ（Vout=0.8×(1+R1/R2)）
• 補償網路：Type II 補償（參考 datasheet）

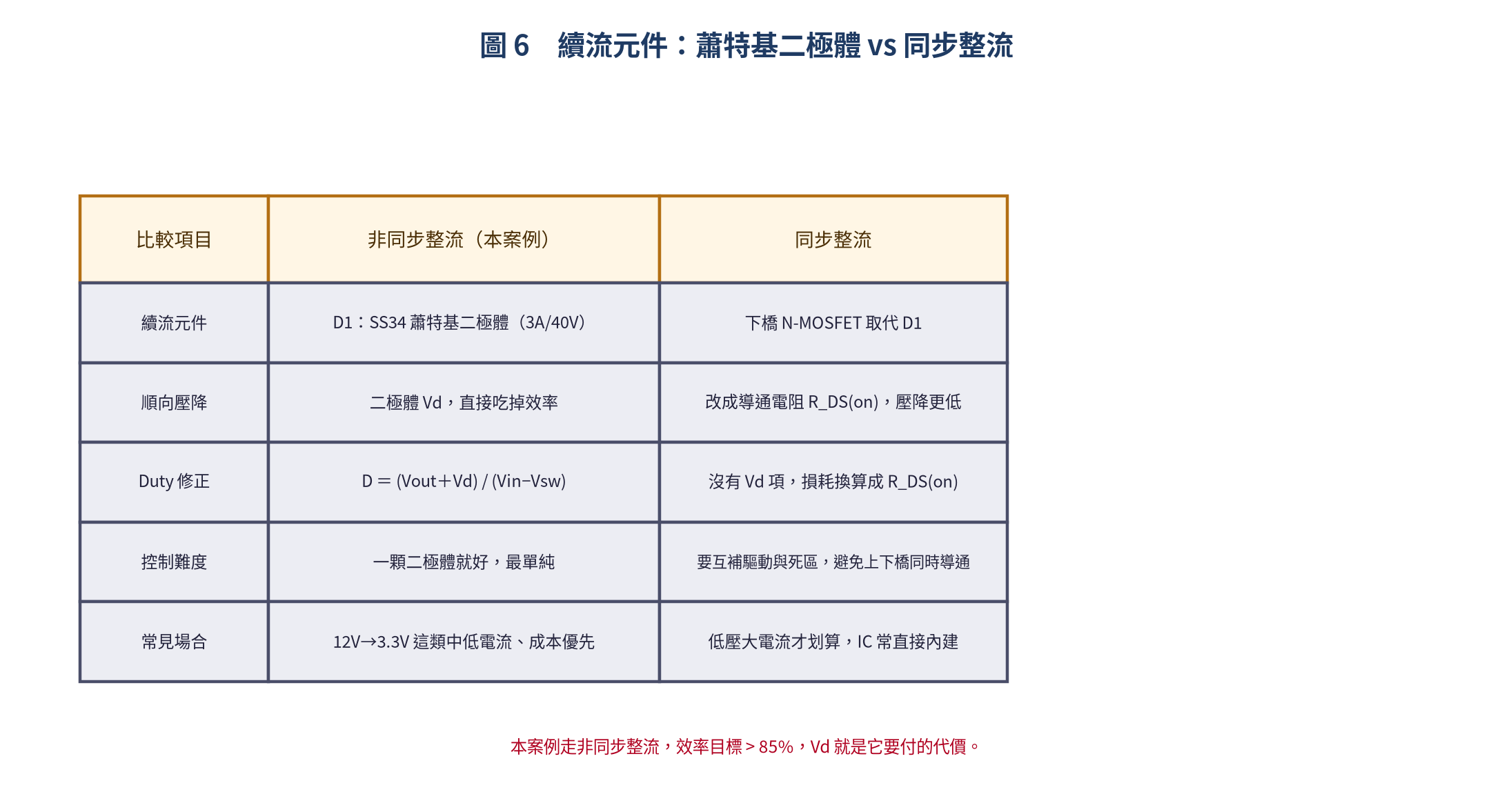

補充一個容易被忽略的選擇題：D1 這顆蕭特基二極體，是「非同步整流」的作法。它便宜、最單純，代價是那個順向壓降 Vd 會直接吃掉一點效率 —— 這也是為什麼公式裡的實際 Duty 要寫成 (Vout+Vd)/(Vin−Vsw)。

電路接線

接線的相對位置我直接畫出來，照著它拉線，SW 節點那一小塊就不會東拉西扯：

MP1584 典型應用電路（12V → 3.3V / 1A）：

Vin(12V) ─┬─ Cin(10μF) ─┬─ VIN ───── SW ─┬─ L₁(15μH) ─┬─ Vout(3.3V)
          │              │              │            │
          └─ Cin(0.1μF) ─┤              └─ D₁(SS34) ─┤
                         │                 │          └─ Cout(22μF+10μF)
                         │                GND              │
                         │                                 │
                         EN ── 10kΩ ─┬── Vout (Enable)
                                      │
                                     GND

回授分壓：
Vout ─┬─ R₁(10kΩ) ─┬─ FB
      │             │
      └─ R₂(3.09kΩ) ─┤
                     GND

PCB 佈局要點

Buck 電路的 PCB 佈局直接影響穩定性和 EMI。以下是關鍵原則：

1. 高頻路徑最短化：Cin → IC → L1 → D1 → Cout 的迴路面積要最小
2. SW 節點遠離敏感訊號：SW 節點（IC 到電感）是高 dv/dt 節點，不要靠近 FB 走線
3. FB 走線要遠離電感：回授分壓電阻要靠近 IC 的 FB 腳，走線避開電感下方
4. 接地平面：使用完整的 GND plane，頂層和底層都要
5. 輸入電容靠近 VIN 腳：Cin 要離 IC 的 VIN 腳小於 5mm
6. 電感屏蔽：選用屏蔽型電感（Shielded Inductor）減少磁場耦合

這六條如果要我只留一條，那就是第一條。迴路面積一大，漣波與 EMI 會一起變差，而且很難靠事後加電容救回來 —— 佈局是畫錯就沒救的那種錯誤。

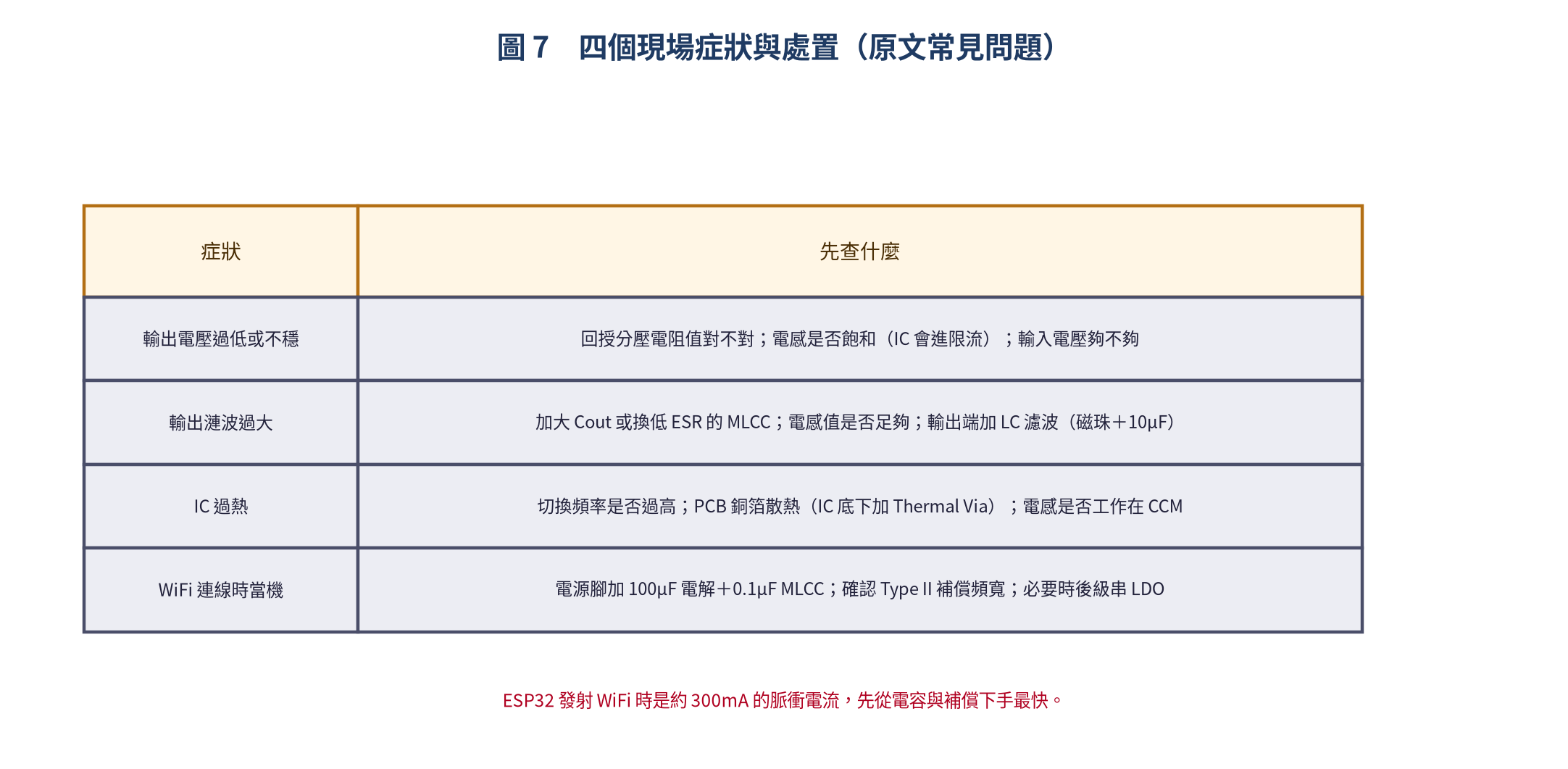

常見問題與排錯

上電之後發現輸出怪怪的，先別急著換料，照這四類症狀分類，通常五分鐘就能鎖定方向：

1. 輸出電壓過低或不穩

• 檢查回授分壓電阻值是否正確
• 檢查電感是否飽和（飽和時電流急遽上升，IC 會進入限流）
• 檢查輸入電壓是否足夠

2. 輸出漣波過大

• 增加輸出電容值或選用更低 ESR 的 MLCC
• 檢查電感值是否足夠（電感值越小，漣波越大）
• 在輸出端加 LC 濾波（磁珠 + 10μF）

3. IC 過熱

• 檢查切換頻率是否過高（頻率高 → 切換損耗大）
• 確保 PCB 有足夠的銅箔散熱（IC 底下加 Thermal Via）
• 檢查電感是否工作在 CCM（連續模式）

4. ESP32 WiFi 連線時當機

ESP32 在發射 WiFi 時（802.11b 約 300mA 脈衝電流）會對電源產生瞬態壓降。解決方案：

• 在 ESP32 電源腳附近加 100μF 電解電容 + 0.1μF MLCC
• 確保 Buck 的頻寬足夠（Type II 補償）
• 必要時在 Buck 後面加一顆 LDO（如 AMS1117-3.3）作級聯

我自己遇過最多次的就是第 4 類：裸機跑得好好的，一連 WiFi 就重開。加了那顆 100μF 之後，症狀直接消失。

Buck vs Boost vs Buck-Boost

Buck 降壓電路屬於切換式電源三大拓撲之一。另外兩種常見的拓撲是 Boost（升壓）和 Buck-Boost（升降壓）。三者對比如下：

實務上最常見的組合是 Buck + LDO 級聯：先用 Buck 從 12V 降到 3.6V（效率約 90%），再用 LDO 穩到 3.3V（漣波小於 10mV）。這樣既保留了 Buck 的高效率，又獲得了 LDO 的低雜訊。

在設計物聯網裝置的電源時，還需要考慮待機功耗。MP1584 在輕載時會自動進入跳脈衝模式（Skip Cycle），待機電流僅 100μA 左右，非常適合電池供電的 ESP32 感測器節點。

如果需要隔離式電源（輸入和輸出之間沒有電氣連接），可以考慮 Flyback 轉換器或推挽式轉換器，但它們的電路比 Buck 複雜得多，適合 AC-DC 或高壓應用場合。

總結

Buck 降壓電路是每一個嵌入式工程師都該掌握的電源設計基本功。從 12V 工業電源到 3.3V 的 MCU 供電，理解 Buck 的工作原理、元件選擇和 PCB 佈局，能讓你的專案更穩定、更高效。我自己會用三句話記住它：

• Vout = Vin × D：輸出電壓是被工作週期決定的，不是被元件決定的
• ΔI_L 決定漣波：抓 Iout 的 30%~40%，太大太小都出事
• 佈局決定 EMI：高頻迴路面積最小化，SW 節點閃遠一點

想深入了解電源設計？可以接著看隔離式電源或 PoE（Power over Ethernet）供電設計。
