FIFO 完全解析：結構、空滿判斷、深度計算與跨時域設計

2026 年 5 月 21 日 3點熱度 0人點贊 0條評論

FIFO（First-In-First-Out，先進先出）是數位電路與嵌入式系統中最基礎也最重要的資料緩衝結構。從 UART 接收資料、SPI 傳輸佇列、DMA 資料流，到跨時域（Clock Domain Crossing, CDC）資料傳輸，FIFO 無處不在。

本文從 FIFO 結構的基本原理出發，深入解說空滿判斷、深度計算與跨時域同步設計，並以 C 語言 Ring Buffer 和 STM32 硬體 FIFO 為例，帶你徹底掌握 FIFO。

什麼是 FIFO？

FIFO 是一種資料緩衝區，資料按照「先進先出」的順序進出——最早寫入的資料會被最早讀出，就像排隊一樣。

FIFO 的應用場景

速率匹配：生產者（寫入）和消費者（讀出）速率不同（例如 ADC 取樣 → 處理器讀取）
突發緩衝：短時間大量資料突發寫入，等待慢速讀出
跨時域同步：兩個不同時鐘域的資料傳輸（Async FIFO）
中斷安全佇列：ISR 寫入、主迴圈讀出，保證資料不衝突

FIFO 的硬體結構

圖 1：FIFO 結構圖 — 雙口 RAM（Dual-Port RAM） + 讀寫指針 + 狀態旗標 + 格雷碼同步器

一個典型的硬體 FIFO 由以下部分組成：

雙口 RAM（Dual-Port RAM）：儲存資料本體，可同時讀寫
寫入指針（Write Pointer）：下一個要寫入的位置
讀出指針（Read Pointer）：下一個要讀出的位置
空/滿旗標邏輯（Empty/Full Flags）：比較指針判斷狀態
同步器（Synchronizer）：非同步 FIFO 中用來跨時域同步指針

空滿判斷

FIFO 的核心問題是：如何知道 FIFO 是空的還是滿的？

同步 FIFO（Same Clock Domain）

當讀寫時鐘相同時，可以直接比較指針：

Empty：Wr_Ptr == Rd_Ptr（讀指針追上寫指針）
Full：Wr_Ptr + 1 == Rd_Ptr（在環形架構中，寫指針追上讀指針，或使用額外的 MSB 標誌位）

對於環形 FIFO（Circular FIFO），通常使用 n+1 bit 指針來區分空和滿：

指針寬度 = log₂(Depth) + 1（例如深度 16 需要 5 bit 指針）
Empty：所有位元相等（含 MSB）— Wr_Ptr == Rd_Ptr
Full：MSB 不同，但其餘低位相等 — Wr_Ptr[MSB] != Rd_Ptr[MSB] && 其餘相等

非同步 FIFO（Different Clock Domains）

當讀寫時鐘不同（Async FIFO），無法直接比較指針，因為指針值在跨時域傳輸時會發生亞穩態（Metastability）問題。

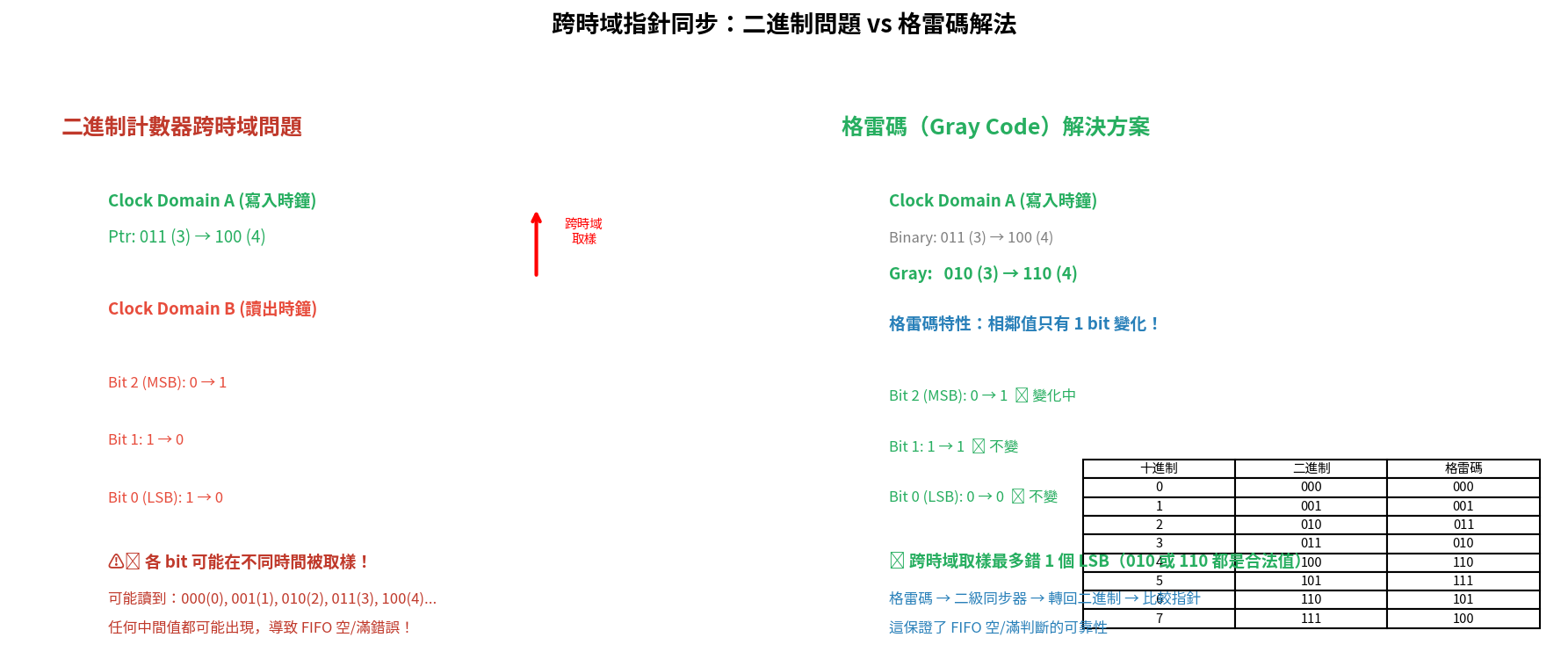

格雷碼跨時域同步 — 圖 2：二進制計數器跨時域會產生錯誤中間值（左），格雷碼每次只變 1 bit 可避免此問題（右）

格雷碼與跨時域同步

跨時域 FIFO 的標準做法是：

將指針轉換為格雷碼（Gray Code）
用二級觸發器同步器（2-stage Flip-Flop Synchronizer）跨時域傳輸
在目標時域將格雷碼轉回二進制
比較轉換後的指針判斷空/滿

為什麼用格雷碼？

格雷碼的特性是相鄰數值只有 1 個 bit 變化。當這個 bit 跨時域時，最多只會錯一個 LSB（例如 010 變成 110 或 010 都是合法值）。對比二進制從 011(3) → 100(4) 時 3 個 bit 同時變化，跨時域取樣可能讀到 000~111 的任何值。

格雷碼轉換：

// 二進制 → 格雷碼
gray = binary ^ (binary >> 1);

// 格雷碼 → 二進制（反轉）
binary = gray;
for (int i = 1; i < N; i++)
    binary ^= gray >> i;

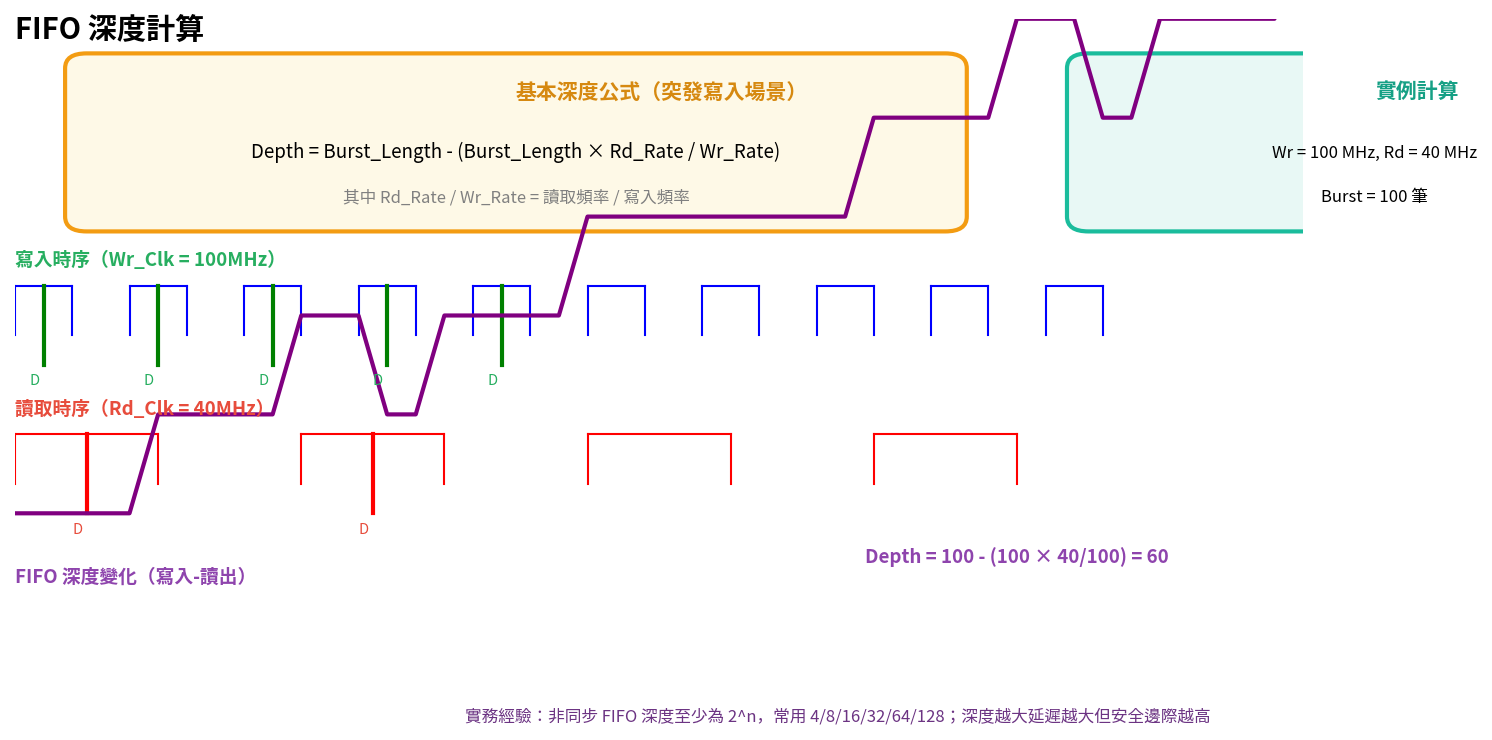

FIFO 深度計算

實例計算

軟體 FIFO：Ring Buffer（環形緩衝區）

實作要點

大小為 2ⁿ：用 bitwise AND 代替除法（取模），速度快 10 倍以上
volatile head/tail：ISR 修改 head，主迴圈修改 tail，防止編譯器優化
SPSC 安全：單生產者（ISR）單消費者（主迴圈），head/tail 各由一方修改，不需鎖
丟棄策略：上述程式碼使用「Overwrite if full」策略，實際應用可改為「Discard oldest」

STM32 硬體 FIFO

USART FIFO：STM32H7/G4 系列有 16 byte TX/RX FIFO，可設定中斷觸發水準（1/4、1/2、3/4、Full）
SPI FIFO：F4/H7 系列 SPI 有 4~32 byte FIFO
I2S FIFO：音訊串流常用 16 word FIFO
DMA FIFO：DMA 控制器內建 FIFO，用於資料寬度匹配（8→16→32 bit）
DFSDM FIFO：外接 Σ-Δ ADC 的數位濾波器有專用 FIFO

常見陷阱

深度不足導致 Overflow

空滿判斷邏輯錯誤

跨時域亞穩態

非同步 FIFO 的亞穩態問題

非同步 FIFO 最棘手的問題是亞穩態（Metastability）。當寫入時鐘域的數據在讀出時鐘域被取樣時，如果數據變化正好發生在取樣邊緣附近（Setup/Hold Time 違規），觸發器的輸出會進入亞穩態——既不是 0 也不是 1，而是一個中間電壓值。

亞穩態的後果：

輸出可能在 0 和 1 之間震盪
不同 bit 的亞穩態恢復時間不同，導致多 bit 匯流排讀到錯誤值
亞穩態可能傳播到後續邏輯，造成系統崩潰

標準解法：二級同步器（2-Stage Flip-Flop Synchronizer）

// Verilog 雙級同步器
module sync_2ff #(parameter WIDTH = 1) (
    input  wire             clk,
    input  wire [WIDTH-1:0] async_in,
    output wire [WIDTH-1:0] sync_out
);
    reg [WIDTH-1:0] sync_ff1, sync_ff2;

    always @(posedge clk) begin
        sync_ff1 <= async_in;   // 第一級：取樣亞穩態
        sync_ff2 <= sync_ff1;   // 第二級：亞穩態已恢復
    end

    assign sync_out = sync_ff2;
endmodule

二級同步器將亞穩態的 MTBF（Mean Time Between Failures）從微秒級提升到數百年。如果時鐘頻率極高（> 500MHz），可能需要三級同步器。

FIFO 在 STM32 中的應用

以 STM32F4 系列為例，USART 的硬體 FIFO 可透過以下方式配置：

// STM32 USART FIFO 配置（部分系列）
USART_CR2_FIFOEN  // 啟用 FIFO
USART_CR1_TCIE    // 傳輸完成中斷
USART_CR3_TXFTIE  // FIFO 觸發水準中斷

// 設定 FIFO 觸發水準（以 STM32G4 為例）
LL_USART_SetTxFIFOThreshold(USART1, LL_USART_FIFO_THRESHOLD_1_4);
LL_USART_SetRxFIFOThreshold(USART1, LL_USART_FIFO_THRESHOLD_1_4);
LL_USART_EnableFIFO(USART1);

啟用硬體 FIFO 後，CPU 不需要在每個 byte 收發時都觸發中斷。例如 TX FIFO 深度為 8，設定 1/4 水準後，FIFO 還有 6 個空間才觸發中斷——中斷頻率降為原來的 1/8。

DMA + FIFO 的配合更強大：DMA 可以在後台持續填充 FIFO，CPU 只在 DMA 傳輸完成時收到一次中斷，完全釋放 CPU 資源。

常用 FIFO 參數速查表

以下是設計 FIFO 時最常用的參數組合，供 PCB 與 FPGA 工程師快速查閱：

應用場景	寫入時鐘 (Write Clock)	讀取時鐘 (Read Clock)	資料寬度 (Data Width)	建議深度 (Depth)	FIFO 類型
UART RX	16x baud rate	system clock	8 bit	16	Async (Gray code)
SPI slave	SCK (max 40 MHz)	system clock	8-32 bit	8-16	Async
ADC data stream	ADC clock (10 MHz)	DMA clock	12-24 bit	64-256	Async
Ethernet MAC	GMII/RGMII	AHB bus	32 bit	512-4096	Async
CPU instruction queue	CPU clock	CPU clock	32-64 bit	4-8	Sync
Video line buffer	pixel clock	pixel clock	24-48 bit	1920+	Sync
Audio I2S stream	BCLK	system clock	16-32 bit	16-64	Async

這個表格涵蓋了嵌入式系統中最常見的 FIFO 應用場景。從低速的 UART（Universal Asynchronous Receiver/Transmitter）到高速的 Ethernet MAC（Media Access Controller），FIFO 的深度和類型選擇都取決於實際的 clock domain crossing 需求。

注意：Video line buffer 的深度至少要大於一行像素數（例如 1920），否則會導致畫面撕裂（tearing）。Audio FIFO 則需要考慮 sample rate 和 system clock 的比例，避免 audio underflow 或 overflow 導致爆音。
