Watchdog Timer（看門狗計時器）完整教學：從原理到 STM32/ESP32 實作

前言：為什麼量產產品幾乎都有一顆看門狗

在實驗室裡，程式當掉最糟的結果就是「重開就好」。但只要這個裝置被裝在客戶的機房、變電箱或屋頂上，一次死機就代表一次客訴、一趟出差、甚至一次賠償。

看門狗計時器（Watchdog Timer）就是為了這種情境存在的：它是一個獨立於主程式之外的硬體計時器，會在最壞的情況下把系統重新拉起來。

它的設計哲學很粗暴，但非常有效 —— 因為它假設「軟體終究會壞」，而硬體不會陪著一起壞。

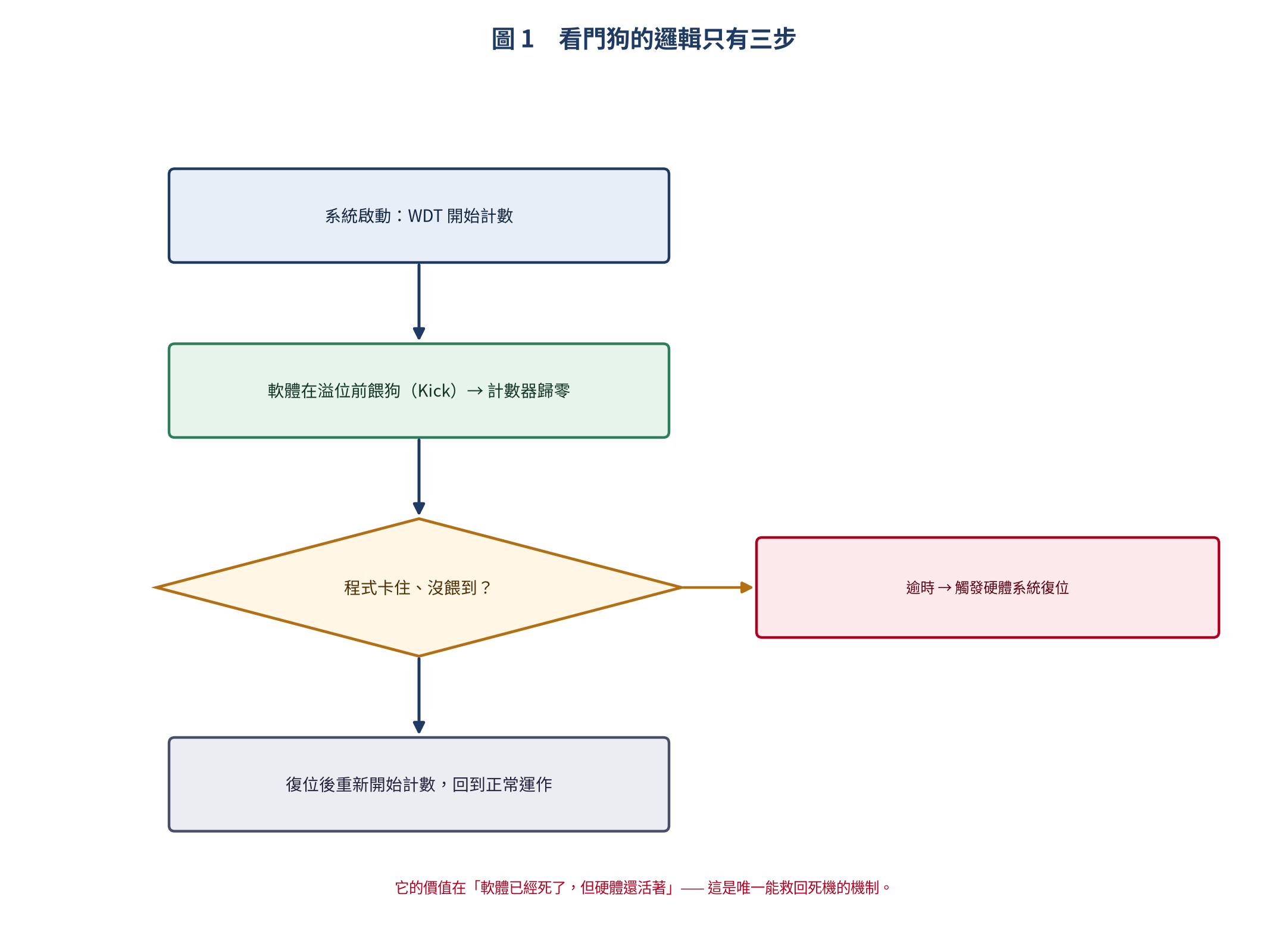

看門狗的邏輯只有三步

正常運作時你甚至感覺不到它的存在：主迴圈結尾餵一次狗，計數器就一直被歸零。真正有趣的是「沒餵到」的那一刻 —— 那代表軟體已經無法控制局面，讓硬體接手是最後的保險。

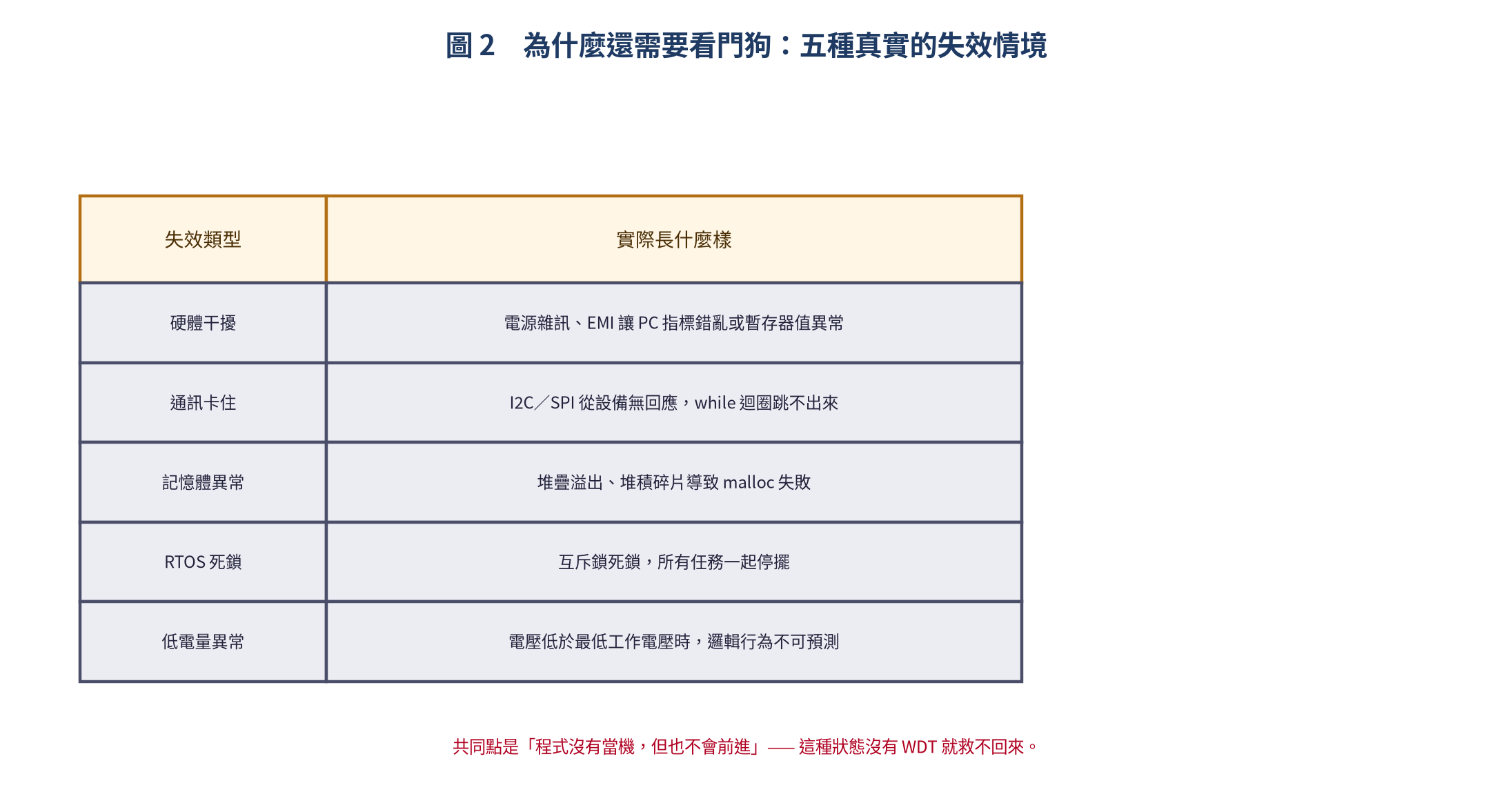

為什麼還需要它：五種真實的失效情境

注意這五種情境的共同點：程式沒有當機，只是再也不前進。除錯器看不到例外交代、log 也不再增加，只剩一顆心跳燈還亮著。這種狀態沒有 WDT 就真的救不回來。

STM32 IWDG：獨立到幾乎沒人能救它

STM32 的 IWDG（Independent Watchdog）之所以叫「獨立」，是因為它的時鐘來自獨立的 LSI（約 32 kHz RC 振盪器），不依賴主時鐘。就算你的 PLL 跑掉、主時鐘掛了，它照樣在數。

// stm32_iwdg_wdt.c — STM32 IWDG 初始化與餵狗範例
#include "stm32f1xx_hal.h"

IWDG_HandleTypeDef hiwdg;

// IWDG 初始化：超時約 4 秒 (LSI=32kHz, Prescaler=32, Reload=0xFFF)
void WDT_Init(void)
{
    hiwdg.Instance = IWDG;
    hiwdg.Init.Prescaler = IWDG_PRESCALER_32;     // 32 kHz / 32 = 1 kHz
    hiwdg.Init.Reload    = 0xFFF;                  // 4096 ticks × 1ms = ~4.096 秒
    if (HAL_IWDG_Init(&hiwdg) != HAL_OK)
    {
        Error_Handler();  // IWDG 啟動失敗（通常不會發生）
    }
}

// 餵狗函式 — 主循環中定期調用
void WDT_Feed(void)
{
    HAL_IWDG_Refresh(&hiwdg);  // 寫入 0xAAAA 到 KVR
}

// 注意：IWDG 一旦啟動無法關閉！
// 除非觸發系統復位，否則 WDT 持續運行

設定時最容易卡住的是「超時到底怎麼算」。因為它用 LSI 當來源，所以要先把除頻值與 Reload 換算成實際秒數：

這張表建議存起來。實務上最常用的是除頻 32 或 64 那一列 —— 超時落在 4 到 8 秒之間，對絕大多數應用都夠用，又不會因為一次正常的長運算就誤觸發。

還有一個必須知道的特性：IWDG 一旦啟動就不能關。它上電後就永久運行，連除錯時都得自己想辦法處理（後面「常見陷阱」會講）。

ESP32 TWDT：以「任務」為單位的看門狗

ESP32 的設計思路跟 STM32 很不一樣：它的 TWDT（Task Watchdog Timer）監控的是RTOS 任務，而不是整顆系統。

// esp32_twdt.c — ESP32 TWDT 初始化與餵狗範例
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_task_wdt.h"

// TWDT 初始化：超時 10 秒，監控所有任務
void WDT_Init(void)
{
    // 初始化 TWDT，超時 10 秒
    esp_task_wdt_config_t twdt_config = {
        .timeout_ms = 10000,          // 10 秒超時
        .trigger_panic = true,        // 超時時觸發 panic（系統復位）
    };
    ESP_ERROR_CHECK(esp_task_wdt_init(&twdt_config));

    // 將當前任務註冊到 TWDT 監控
    ESP_ERROR_CHECK(esp_task_wdt_add(NULL));  // NULL = 當前任務
}

// 餵狗函式 — 在任務主循環中定期調用
void WDT_Feed(void)
{
    esp_task_wdt_reset();  // 重置當前任務的 WDT 計數器
}

// 任務範例：處理感測器資料
void sensor_task(void *pvParameters)
{
    WDT_Init();  // 註冊此任務到 TWDT

    while (1) {
        read_sensor_data();       // 讀取感測器
        process_data();           // 資料處理
        send_via_mqtt();          // MQTT 發送
        WDT_Feed();               // 餵狗
        vTaskDelay(pdMS_TO_TICKS(100));  // 100ms 延遲
    }
}

// 注意：TWDT 預設監控 IDLE 任務
// 若 IDLE 任務未得到 CPU 時間（高優先級任務霸佔 CPU），TWDT 也會觸發

差別在哪？當 TWDT 觸發時，它可以告訴你是哪個任務卡住；而 STM32 的 IWDG 只會給你一句「系統復位了，原因不明」。在複雜的多任務系統裡，這個差異會省下好幾天除錯時間。

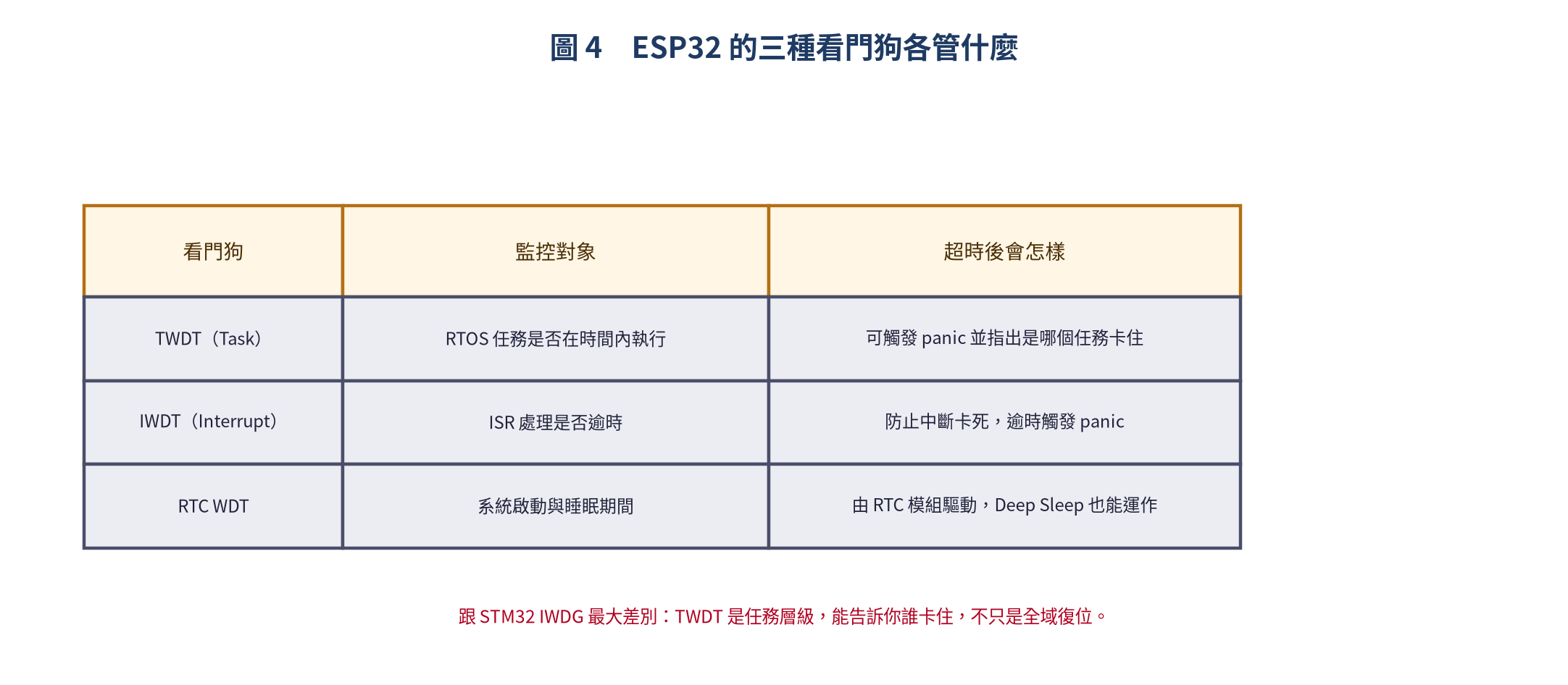

除了 TWDT，ESP32 還有另外兩顆看門狗：

// esp32_iwdt.c — 中斷看門狗設定
#include "soc/cpu.h"
#include "esp_intr_alloc.h"

// IWDT 超時時間設定（ISP 級別）
void IWDT_Init(void)
{
    // IWDT 在 ESP32-IDF 中預設啟用
    // 可在 menuconfig 中設定超時：
    //   CONFIG_ESP_INT_WDT_TIMEOUT_MS=300
    //   CONFIG_ESP_INT_WDT=y

    // IWDT 會在 ISR 執行超過設定時間時觸發 panic
    // 幫助開發者找出耗時過長的中斷處理程式
    printf("IWDT active: interrupt watchdog enabled\n");
}

其中 IWDT 值得特別提一下：它監控的是中斷服務程式。中斷寫太長、卡在裡面，整個系統的即時性就毀了 —— IWDT 就是專門來抓這種問題的。

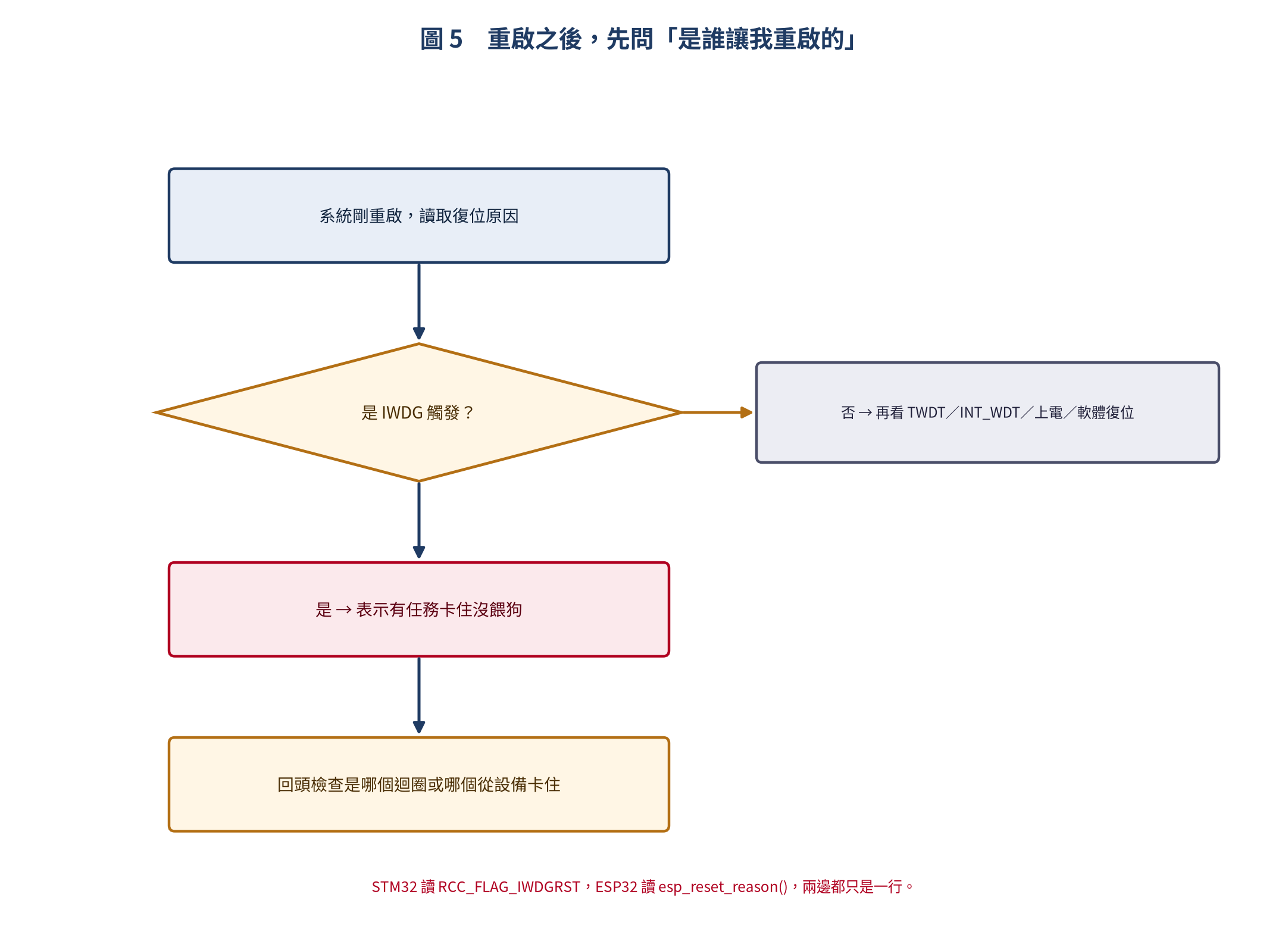

觸發之後：先問「是誰讓我重啟的」

// STM32 — 檢查復位原因
if (__HAL_RCC_GET_FLAG(RCC_FLAG_IWDGRST)) {
    printf("系統復位：IWDG Watchdog 觸發！\n");
}
__HAL_RCC_CLEAR_RESET_FLAGS();

// ESP32 — 檢查復位原因
esp_reset_reason_t reason = esp_reset_reason();
if (reason == ESP_RST_WDT) {
    printf("系統復位：Task Watchdog 觸發！\n");
} else if (reason == ESP_RST_INT_WDT) {
    printf("系統復位：Interrupt Watchdog 觸發！\n");
}

這一段程式碼應該放在每一支韌體的最前面。原因很簡單：沒有它，你永遠不知道這次重啟是看門狗救回來的，還是有人拔了電源。而這兩件事要處理的方向完全不同。

STM32 與 ESP32 的看門狗比一比

兩邊的設計哲學差很多，這張表是最快的理解方式：

看幾件事就好：STM32 的 IWDG 不可關閉、最長可達 26.3 秒、監控粒度是整顆系統；ESP32 的 TWDT 可以關、最長約 7 秒、但能精確到任務層級。

這兩種取捨沒有誰對誰錯：要「絕對不會被軟體關掉的保險」就選 IWDG 那條路；要「知道是誰卡住、還能針對單一任務監控」就是 TWDT 的強項。工業級產品通常兩個都開。

進階：多層架構與餵狗策略

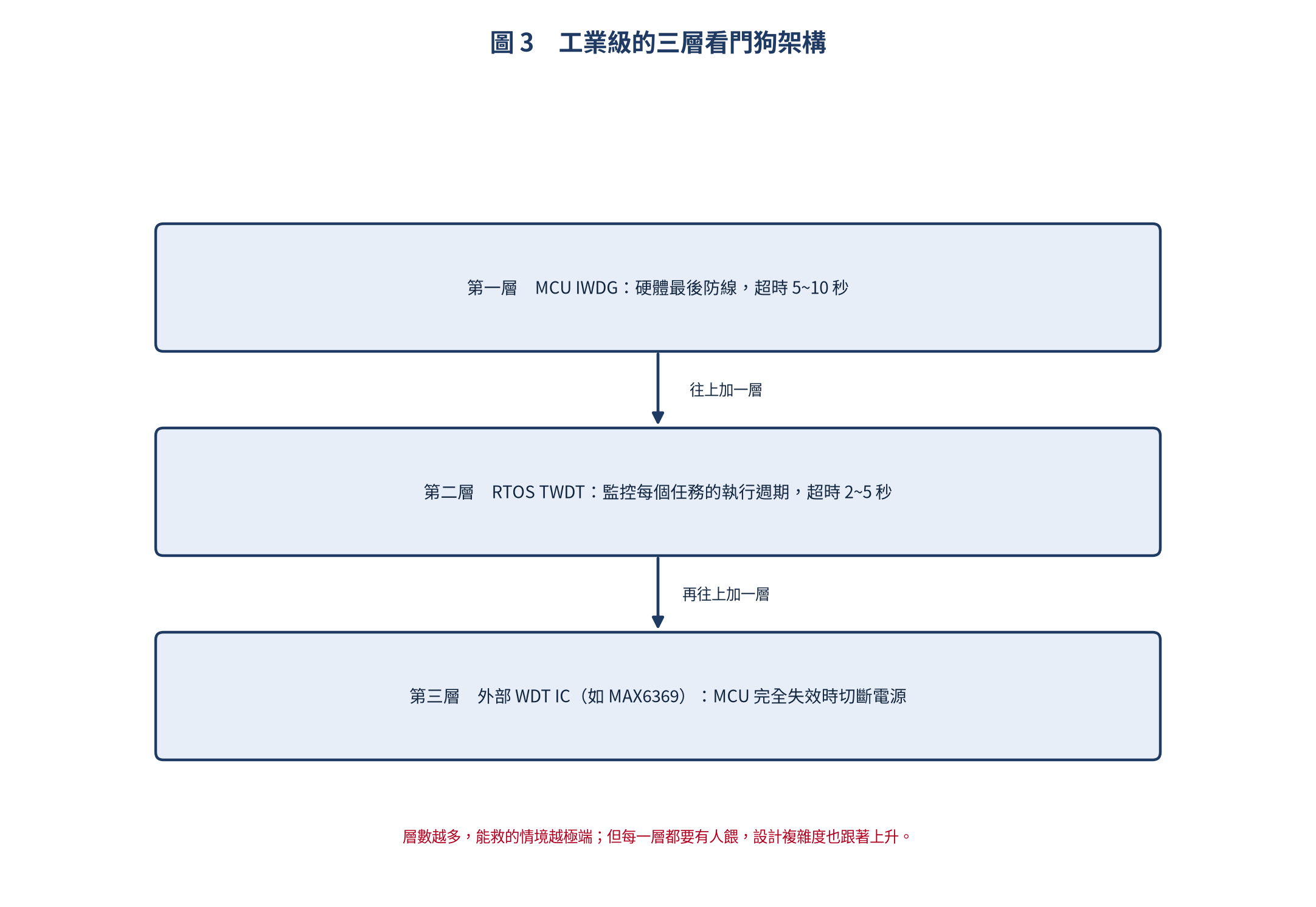

先看架構。單一顆看門狗只能救「大部分」的失效，真正要求可靠度的產品會這樣疊：

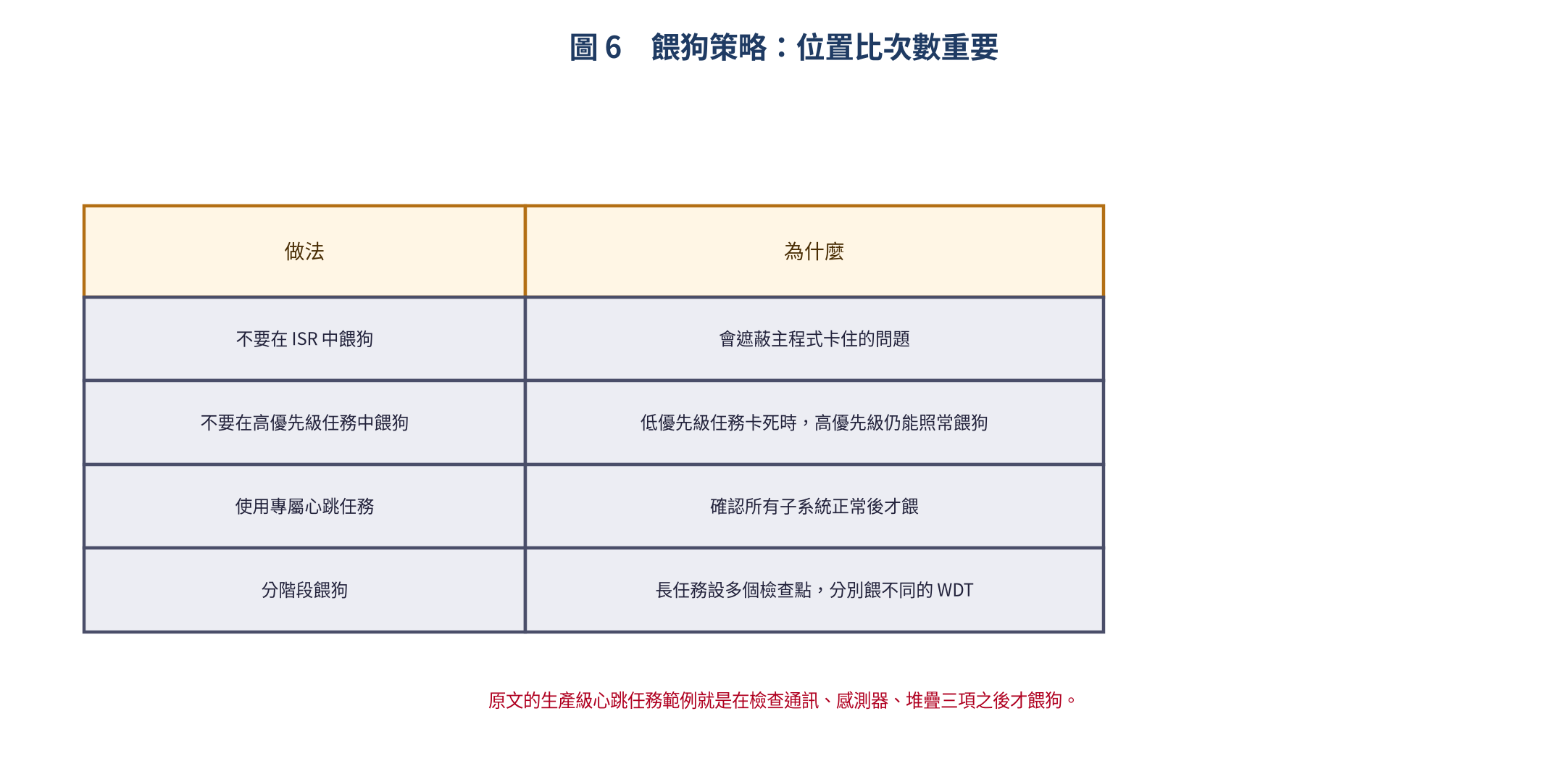

接著是餵狗的位置 —— 這件事比「餵幾次」重要得多：

原文提供的生產級範例值得完整看一遍，它把「心跳任務」的邏輯寫得很清楚：只有在通訊、感測器、堆疊三項都正常時才餵狗；任何一項異常就只記錄、不餵，讓看門狗自己動手。

// heartbeat_task.c — 生產級心跳監控任務
void heartbeat_task(void *pvParameters)
{
    TickType_t last_wake = xTaskGetTickCount();
    const TickType_t interval = pdMS_TO_TICKS(1000);  // 1 秒

    while (1) {
        vTaskDelayUntil(&last_wake, interval);

        // 檢查各子系統狀態
        bool comm_ok     = (HAL_GetTick() - last_comm_tick < 5000);
        bool sensor_ok   = (sensor_error_count < 3); bool stack_ok = (uxTaskGetStackHighWaterMark(NULL) > 128);

        if (comm_ok && sensor_ok && stack_ok) {
            WDT_Feed();  // 所有子系統正常，餵狗
            led_green_on();
        } else {
            led_red_on();
            // 記錄錯誤但不餵狗，讓 WDT 復位
            log_error("System unhealthy: comm=%d sensor=%d stack=%d",
                      comm_ok, sensor_ok, stack_ok);
        }
    }
}

這段程式碼最漂亮的地方是：它把「系統健康判斷」與「處置」分開了。判斷交給心跳任務，處置交給硬體 —— 軟體再怎麼錯，也無法阻止硬體把自己重開。

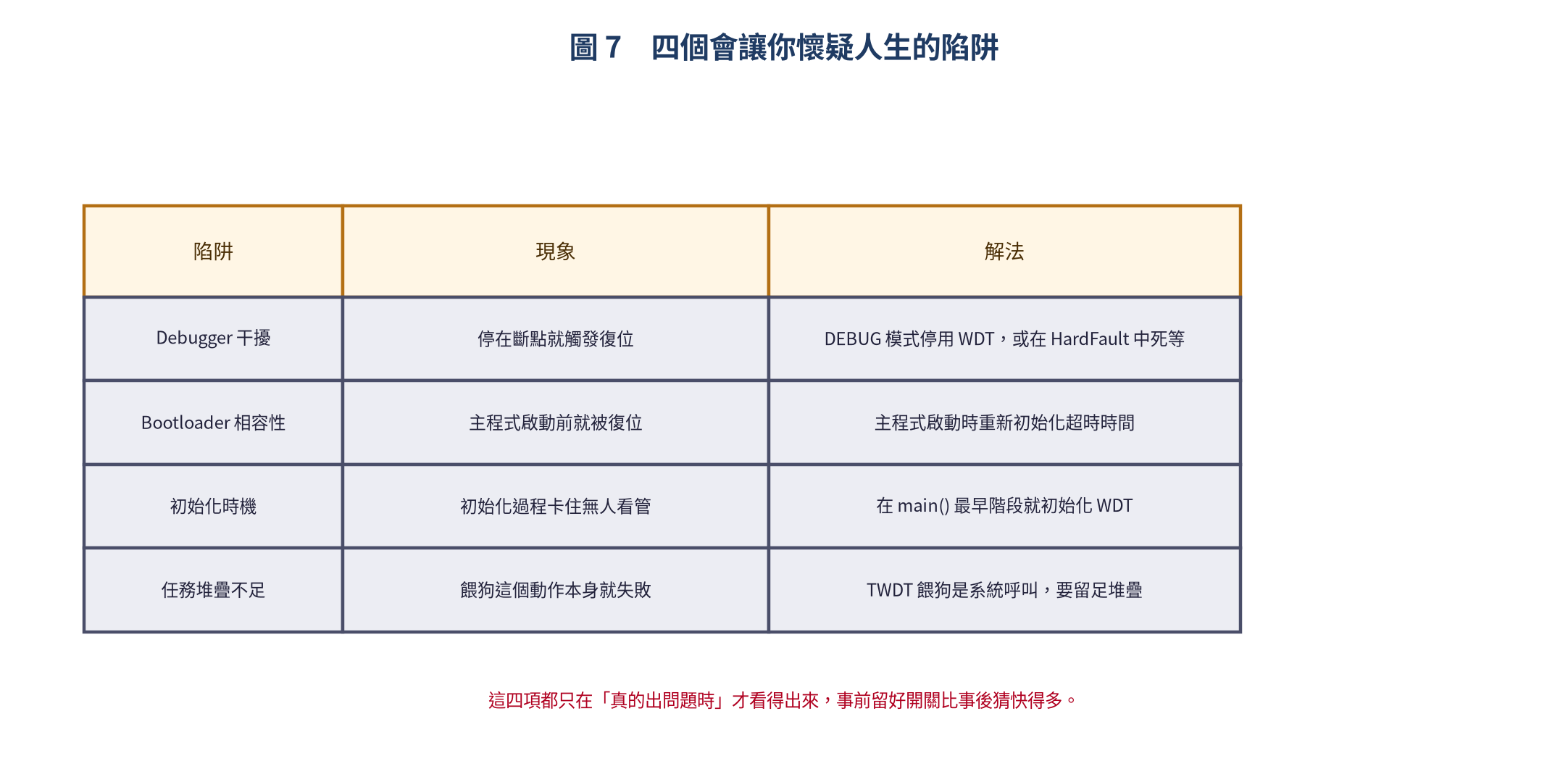

四個會讓你懷疑人生的陷阱

其中 Debugger 那一項幾乎每個人第一次用都會中：你停在斷點思考人生，看門狗也在思考人生 —— 然後把你重開。解法很簡單，在 DEBUG build 把 WDT 關掉，或是在 HardFault_Handler 裡直接死等。

總結

看門狗是那種「平常完全無感、出事時救命」的機制。四個重點收好：

• 它的前提是軟體會壞：所以救援工作交給硬體
• 餵狗的位置比次數重要：別在 ISR、別在高優先級任務餵
• 復位原因一定要記錄：不然你永遠在猜
• 要求可靠度就疊多層：MCU 硬體層、RTOS 任務層、外部 IC 各司其職

下次你的裝置在客戶那裡掛掉時，你會感謝自己當初多寫了那三行。
