BLE（藍牙低功耗）通訊協定完整教學：從原理到 ESP32 實作

前言

先講結論：如果你在做物聯網，遲早會撞上 BLE。從小米手環、智慧門鎖、感測器信標到醫療設備，背後幾乎都是同一套東西 —— BLE（藍牙低功耗，Bluetooth Low Energy），它用極低的功耗就把可靠的資料交換做完了。

而我手上的 ESP32 剛好內建雙模藍牙（Classic + BLE），支援藍牙 5.0 標準。老實說，這大概是它最被低估的一塊能力，很多人的 ESP32 買回來只拿它跑 WiFi。

這篇我照自己的學習順序寫：先看協定棧的架構，再拆廣播／掃描／連線這三個機制，接著進到 GATT 服務模型，最後給兩套可以直接動的 ESP32 Arduino 與 IDF 範例。

一、BLE 技術概述

1.1 什麼是 BLE？

BLE 的身世有點曲折：它最早是 Nokia 在 2006 年用「Wibree」這個名字提出來的，2010 年才被正式納入 Bluetooth 4.0 標準。

我當初最困惑的就是「它跟經典藍牙（BR/EDR）到底差在哪」，後來整理成四個我覺得最關鍵的點：

• 極低功耗：峰值電流僅 ~15 mA，休眠可達 1 μA
• 快速連線：從廣播到建立連線只需 3~6 ms
• 不同拓撲：支援廣播（Broadcast）、星狀（Piconet）、網狀（Mesh）
• 彈性資料格式：透過 GATT Profile 自訂服務與特徵值

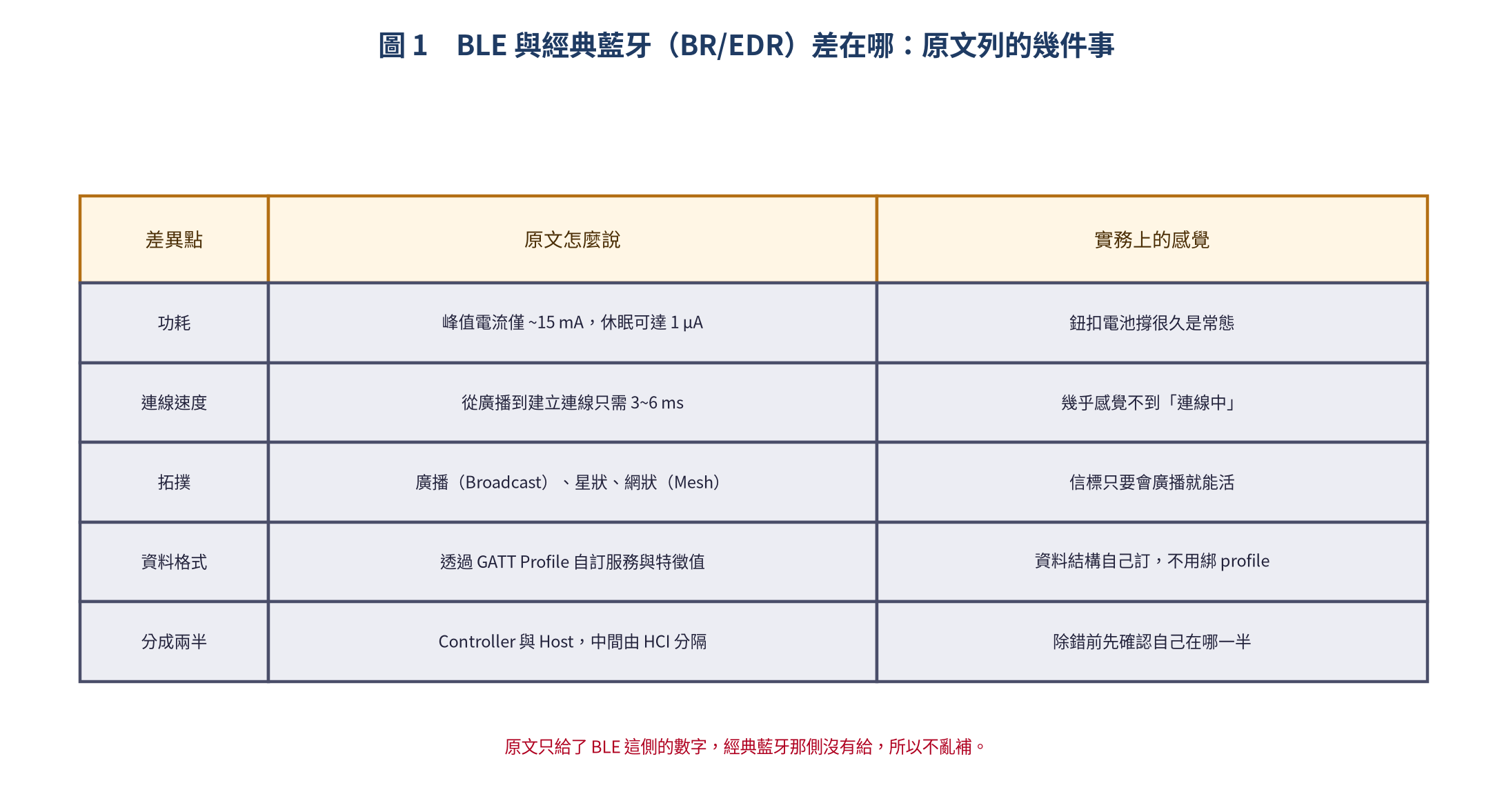

其中最有感的是前兩項：做完東西塞進鈕扣電池裡還能撐，這件事在經典藍牙的時代幾乎不用想。至於完整的差異，我習慣把它跟架構一起攤開來看：

二、BLE 協定棧架構

協定棧是我當年卡最久的地方：網路上的圖每張都長得不太一樣。後來我抓到一個訣竅 —— 先看它被切成哪兩半，再往裡面看。BLE 的棧分成 Controller（底層硬體）與 Host（協定層），兩者中間由 HCI 介面分隔。

我自己的記法是：Controller 是「靠硬體做即時事」的那一半，Host 是「用軟體管邏輯」的那一半，而 HCI 就是兩邊講話的那條電話線。

2.1 Controller 層（硬體）

先從最底下這三層開始，它們決定了無線訊號怎麼送出去、什麼時候送：

我在這裡踩過的坑是 Link Layer 那五個狀態機（Standby/Advertising/Scanning/Initiating/Connected）—— 我當初覺得那只是一張學術表格，後來才發現看日誌時，它往往就在告訴你裝置現在卡在哪一個狀態。

2.2 Host 層（軟體）

Host 這一半才是我們寫程式時真正會碰到的地方，五個協定各有分工：

其中你一定會直接打交道的是 GATT 與 GAP：GATT 決定資料長什麼樣子，GAP 決定裝置怎麼被找到、怎麼連上。把這兩件事分清楚，後面的程式碼就好讀很多。

三、BLE 廣播與掃描

還沒連線之前，BLE 裝置靠「廣播」告訴附近的人自己在這裡。BLE 把 2.4 GHz 頻段劃成 40 個頻道（0~39），其中 37/38/39 三個是主要廣播頻道 —— 也就是說，廣播封包只會在這三個頻道上輪流出現。

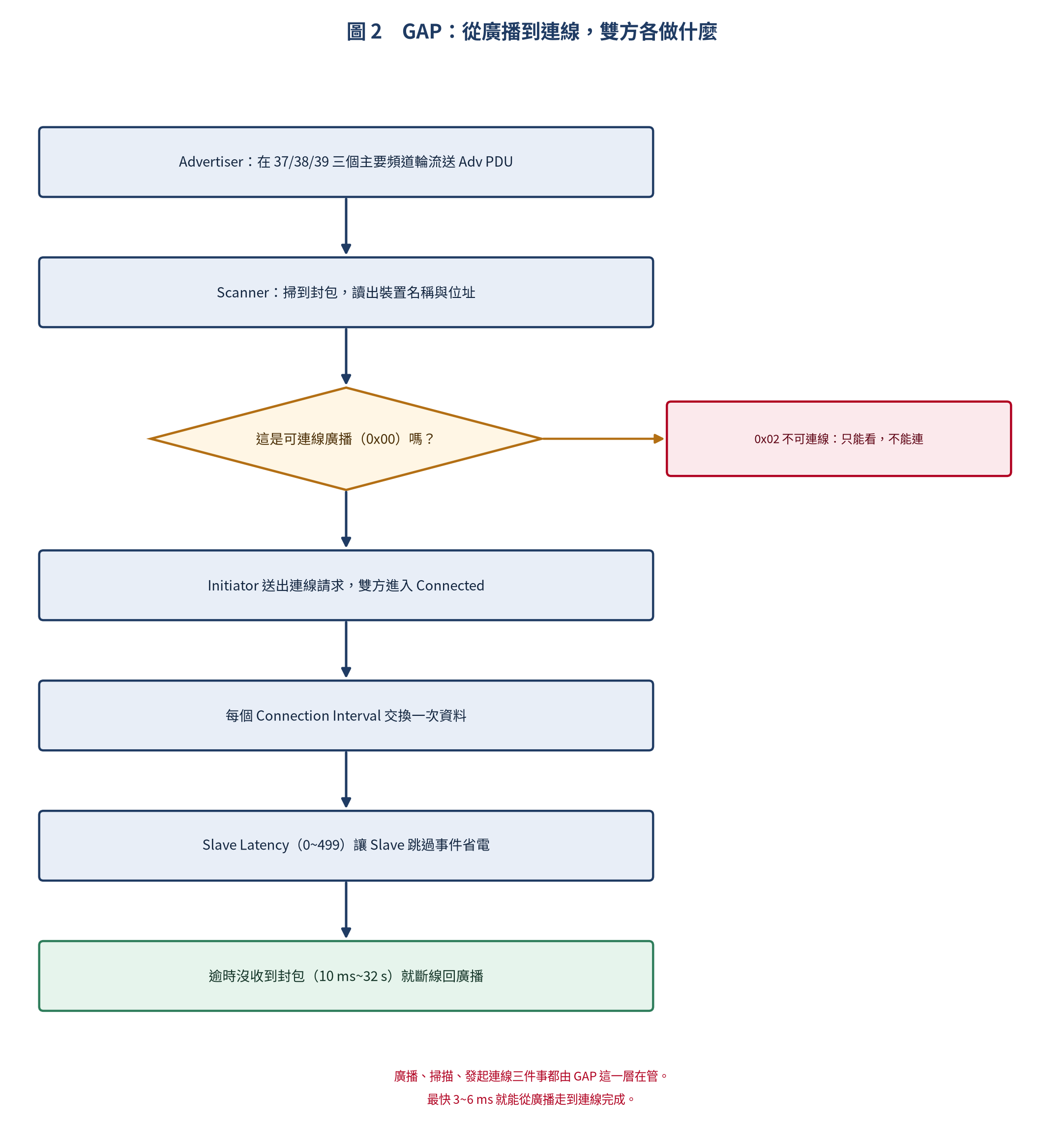

而整個「被發現 → 被連上」的過程都歸 GAP 管，順序大概是這樣：

這裡我想先提醒一件事：廣播的型態會直接決定對方能不能連你。這是下一節的重點。

3.1 廣播類型

四種廣播類型用一個 byte 的類型欄位區分，實際寫程式時最常遇到的就是 0x00 與 0x02 這兩種：

信標（Beacon）就是 0x02 的典型：它只廣播、不接受連線，所以永遠不會佔用到誰的連線名額。

3.2 ESP32 BLE 廣播程式碼（Arduino）

先來做一個「只會喊、不接客」的裝置，順便當 iBeacon 的骨架：

// esp32_ble_beacon.ino — BLE 廣播範例（iBeacon）
#include <BLEDevice.h>
#include <BLEUtils.h>
#include <BLEBeacon.h>

// iBeacon 資料格式
// UUID: 廠商自定義（此處使用範例 UUID）
#define BEACON_UUID_REV "e42c4fee-9a77-4b9a-b1b3-7f5b5f1e3d2c"
#define MAJOR 1
#define MINOR 100
#define TX_POWER -59  // 1 公尺處 RSSI 參考值

void setup() {
    Serial.begin(115200);
    BLEDevice::init("MyBLEDevice");

    // 建立 iBeacon 廣播資料
    BLEAdvertisementData advData;
    advData.setFlags(0x06);  // LE General Discoverable + BR/EDR not supported

    // 自訂 iBeacon 格式
    std::string iBeaconData = "";
    iBeaconData += (char)0x02;  // Apple Company ID (低字節)
    iBeaconData += (char)0x15;  // Apple Company ID (高字節)
    iBeaconData += (char)0x15;  // Proximity UUID (16 bytes)
    // 填入自訂 UUID（簡化範例）
    uint8_t uuid[16] = { 0xE4, 0x2C, 0x4F, 0xEE, 0x9A, 0x77, 0x4B, 0x9A,
                          0xB1, 0xB3, 0x7F, 0x5B, 0x5F, 0x1E, 0x3D, 0x2C };
    for (int i = 0; i < 16; i++) iBeaconData += (char)uuid[i];
    iBeaconData += (char)(MAJOR >> 8);    // Major (高)
    iBeaconData += (char)(MAJOR & 0xFF);  // Major (低)
    iBeaconData += (char)(MINOR >> 8);    // Minor (高)
    iBeaconData += (char)(MINOR & 0xFF);  // Minor (低)
    iBeaconData += (char)TX_POWER;        // TX Power

    advData.setManufacturerData(iBeaconData);
    advData.setName("MyBLEDevice");

    // 開始廣播
    BLEServer *pServer = BLEDevice::createServer();
    BLEAdvertising *pAdvertising = BLEDevice::getAdvertising();
    pAdvertising->setAdvertisementData(advData);
    pAdvertising->start();

    Serial.println("BLE Beacon broadcasting...");
}

void loop() {
    delay(1000);
}

幾個我自己會圈起來看的地方：那組 UUID 只是範例值；TX_POWER 是 1 公尺處的 RSSI 參考值（-59 dBm）；還有 setFlags(0x06)，我當初根本沒看懂，後來才搞清楚它是在宣告「LE General Discoverable + BR/EDR not supported」，等於替這台裝置貼上「歡迎被發現」的標籤。

3.3 ESP32 BLE Scanner — 掃描附近藍牙裝置

有廣播者，就要有掃描者。下面這段會把掃到的每一台裝置的名稱、位址、RSSI 與 TX Power 全部印出來：

// esp32_ble_scanner.ino — BLE 掃描範例
#include <BLEDevice.h>
#include <BLEScan.h>
#include <BLEAdvertisedDevice.h>

class MyAdvertisedDeviceCallbacks : public BLEAdvertisedDeviceCallbacks {
    void onResult(BLEAdvertisedDevice advertisedDevice) {
        Serial.printf("Device: %s | Addr: %s | RSSI: %d dBm | TX: %d\n",
                      advertisedDevice.getName().c_str(),
                      advertisedDevice.getAddress().toString().c_str(),
                      advertisedDevice.getRSSI(),
                      advertisedDevice.getTXPower());
    }
};

void setup() {
    Serial.begin(115200);
    BLEDevice::init("");

    BLEScan *pBLEScan = BLEDevice::getScan();
    pBLEScan->setAdvertisedDeviceCallbacks(new MyAdvertisedDeviceCallbacks());
    pBLEScan->setActiveScan(true);   // 主動掃描（請求 Scan Response）
    pBLEScan->setInterval(100);      // 掃描間隔 (ms)
    pBLEScan->setWindow(99);         // 掃描視窗 (ms)

    Serial.println("Scanning for BLE devices...");
    while (1) {
        BLEScanResults results = pBLEScan->start(5);  // 掃描 5 秒
        Serial.printf("Found %d devices\n", results.getCount());
        pBLEScan->clearResults();
    }
}

這個版本的重點在三個設定值：setActiveScan(true) 是主動掃描（會另外請求 Scan Response）、setInterval(100) 是掃描間隔、setWindow(99) 是掃描視窗，單位都是 ms。而 onResult() 印出來的那四個欄位，大概就是除錯時最有價值的一組資訊。

四、BLE 連線與資料交換

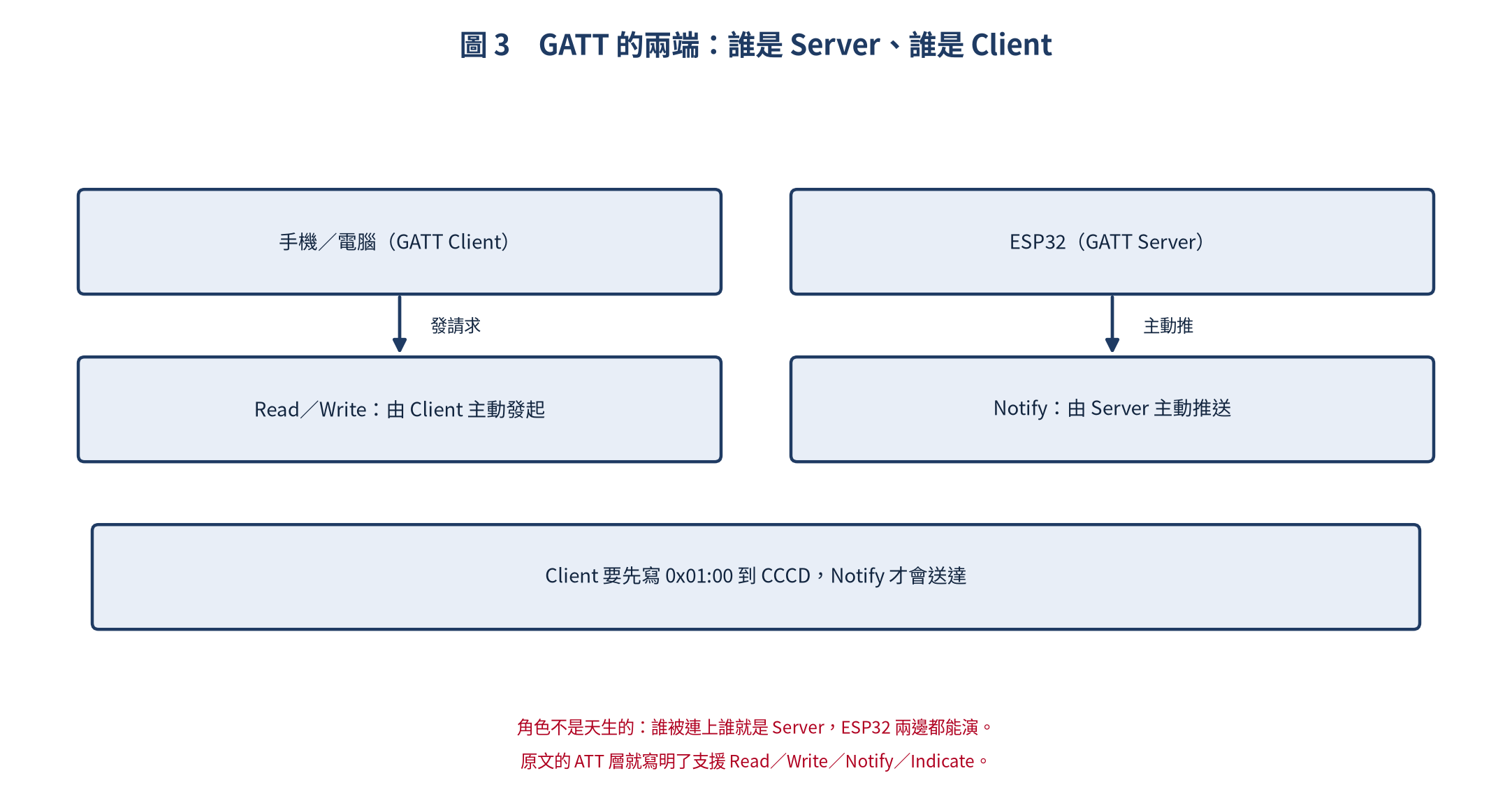

連線建立之後，兩端的關係就固定下來了：一邊是 GATT Server，一邊是 GATT Client。

我會想特別畫這張圖，是因為當初一直把「Server」誤會成「比較厲害的那一端」。其實角色只跟連線方向有關：被連上的那端是 Server，主動去連的那端是 Client，跟效能好壞完全無關。

4.1 連線參數

連上之後，資料交換的節奏由三個參數決定，而這三個值也直接決定了功耗與延遲：

我自己的心得是：Connection Interval 是「多久見一次面」，Slave Latency 是「可以翹幾次課」，Supervision Timeout 是「幾次沒出現就當你走了」。三個一起調，才是省電的真本事。

4.2 GATT 服務模型

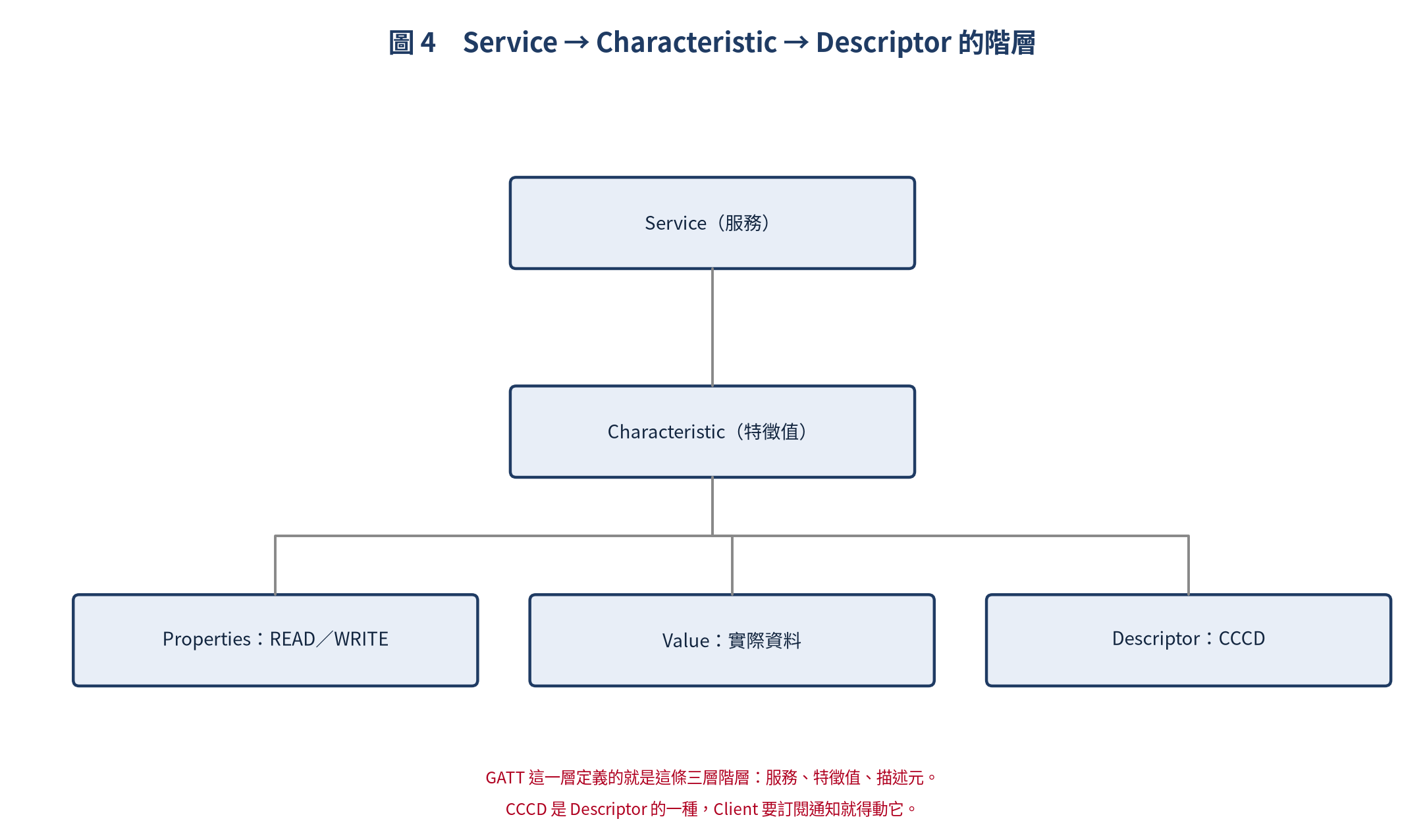

GATT 最漂亮的地方是它的資料模型只有三層，而且關係很單純：

Service 是一組功能的集合，Characteristic 是真正存資料的地方，Descriptor 則是附加的說明。以一個溫度感測器為例，我的習慣是這樣記：Service 當資料夾、Characteristic 當檔案、Descriptor 當檔案的屬性設定。而 Client 就是透過 Read／Write／Notify 去操作這些 Characteristic。

4.3 ESP32 BLE GATT Server（Arduino）

接著讓 ESP32 當 Server，提供一個可讀、可寫、還會主動通知的 Characteristic：

// esp32_ble_gatts.ino — BLE GATT Server 範例
#include <BLEDevice.h>
#include <BLEServer.h>
#include <BLEUtils.h>

#define SERVICE_UUID        "4fafc201-1fb5-459e-8fcc-c5c9c331914b"
#define CHARACTERISTIC_UUID "beb5483e-36e1-4688-b7f5-ea07361b26a8"

BLECharacteristic *pCharacteristic;
bool deviceConnected = false;

class MyServerCallbacks : public BLEServerCallbacks {
    void onConnect(BLEServer* pServer) {
        deviceConnected = true;
        Serial.println("Device connected!");
    }
    void onDisconnect(BLEServer* pServer) {
        deviceConnected = false;
        Serial.println("Device disconnected, restarting advertising...");
        pServer->getAdvertising()->start();
    }
};

class MyCharCallbacks : public BLECharacteristicCallbacks {
    void onWrite(BLECharacteristic *pChar) {
        std::string rxValue = pChar->getValue();
        if (rxValue.length() > 0) {
            Serial.print("Received: ");
            for (int i = 0; i < rxValue.length(); i++) { Serial.print(rxValue[i]); }
            Serial.println();
        }
    }
};

void setup() {
    Serial.begin(115200);
    BLEDevice::init("ESP32 BLE Sensor");
    BLEServer *pServer = BLEDevice::createServer();
    pServer->setCallbacks(new MyServerCallbacks());

    BLEService *pService = pServer->createService(SERVICE_UUID);

    pCharacteristic = pService->createCharacteristic(
        CHARACTERISTIC_UUID,
        BLECharacteristic::PROPERTY_READ |
        BLECharacteristic::PROPERTY_WRITE |
        BLECharacteristic::PROPERTY_NOTIFY
    );
    pCharacteristic->setCallbacks(new MyCharCallbacks());
    pCharacteristic->setValue("Hello BLE");

    pService->start();

    BLEAdvertising *pAdvertising = pServer->getAdvertising();
    pAdvertising->addServiceUUID(SERVICE_UUID);
    pAdvertising->start();

    Serial.println("BLE GATT Server ready!");
}

void loop() {
    if (deviceConnected) {
        // 模擬感測器資料推送
        static int counter = 0;
        char buf[16];
        snprintf(buf, sizeof(buf), "val=%d", counter++);
        pCharacteristic->setValue(buf);
        pCharacteristic->notify();  // 主動通知 Client
    }
    delay(1000);
}

這段程式有兩件事我特別想圈出來。第一，onDisconnect() 裡會重新廣播（不然對方一斷線，你就從世界上消失了）；第二，loop() 每 1000 ms 用 notify() 主動把資料推出去 —— 這就是 Server 主動推送的樣子，Client 完全不必輪詢。

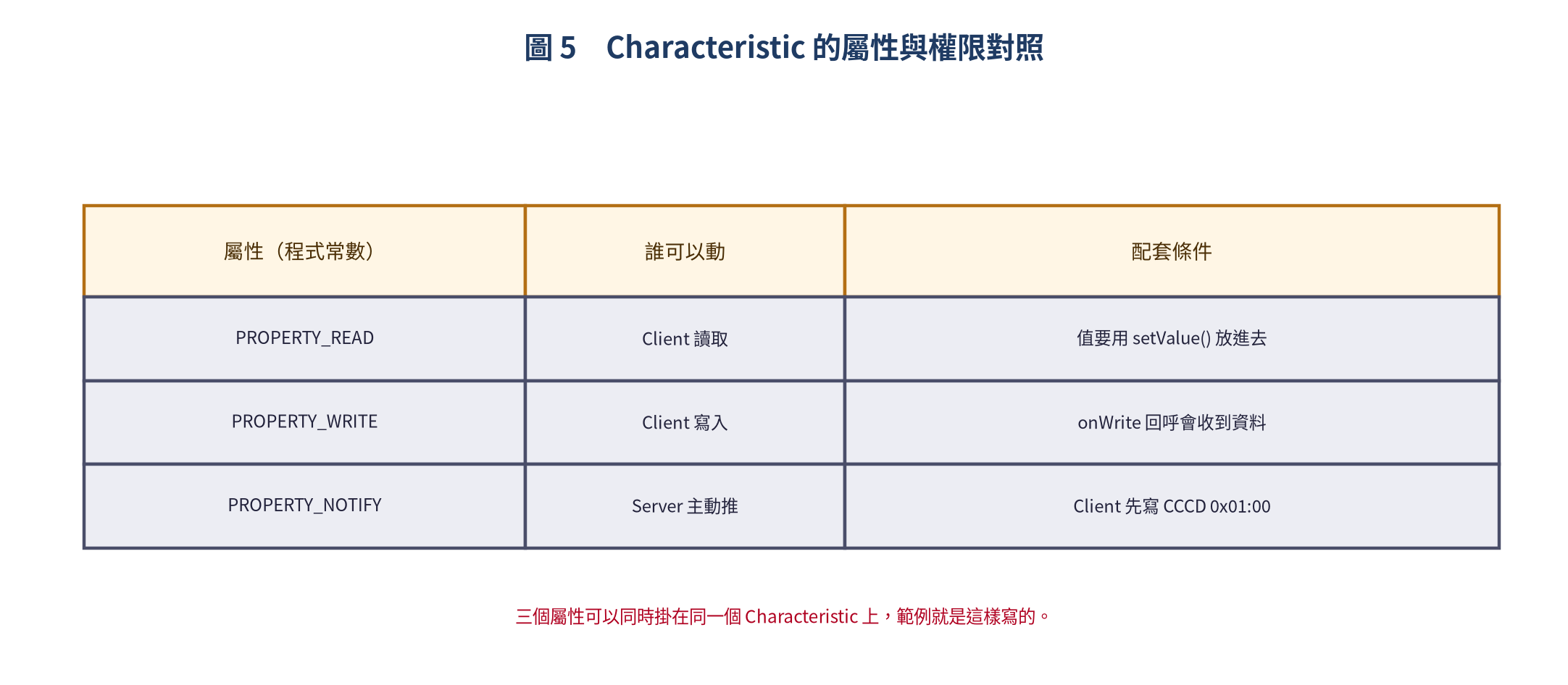

另外，把三個屬性掛在同一個 Characteristic 是很常見的寫法，但它們的權限其實不太一樣：

4.4 ESP32 BLE GATT Client（IDF）

同一個角色換到 ESP-IDF／NimBLE 這一側，寫法就完全是 C 的樣子了：

// esp32_ble_gattc.c — ESP-IDF BLE Client 範例 (片段)
#include "esp_nimble_hci.h"
#include "nimble/nimble_port.h"
#include "nimble/nimble_port_freertos.h"
#include "host/ble_hs.h"
#include "services/gap/ble_svc_gap.h"

// 掃描並連線到指定名稱的裝置
static void ble_scan_and_connect(void)
{
    struct ble_gap_disc_params disc_params;
    memset(&disc_params, 0, sizeof(disc_params));
    disc_params.filter_duplicates = 1;
    disc_params.passive = 0;           // 主動掃描
    disc_params.itvl = 100;             // 掃描間隔 (0.625ms 單位)
    disc_params.window = 99;            // 掃描視窗

    ble_gap_disc(BLE_OWN_ADDR_PUBLIC, 10000, &disc_params,
                 ble_gap_disc_cb, NULL);
}

// 發現服務後讀取特徵值
static int ble_gatt_svc_access_cb(uint16_t conn_handle,
    const struct ble_gatt_error *error,
    const struct ble_gatt_svc *service, void *arg)
{
    // 枚舉所有特徵值，找到目標後執行讀取或註冊 Notification
    return 0;
}

這裡我只放了兩個片段：掃描並連線（ble_scan_and_connect），以及發現服務後的回呼（ble_gatt_svc_access_cb）。請注意 disc_params.itvl = 100 那行註解 —— NimBLE 的單位是 0.625 ms，跟 Arduino 版直接寫 ms 不一樣，這種單位差異就是換平台時最容易寫錯的地方。

五、BLE 省電策略

BLE 的核心優勢就在超低功耗，但我覺得「省電」不是一個開關，而是一組取捨。原文整理的六招我照抄如下：

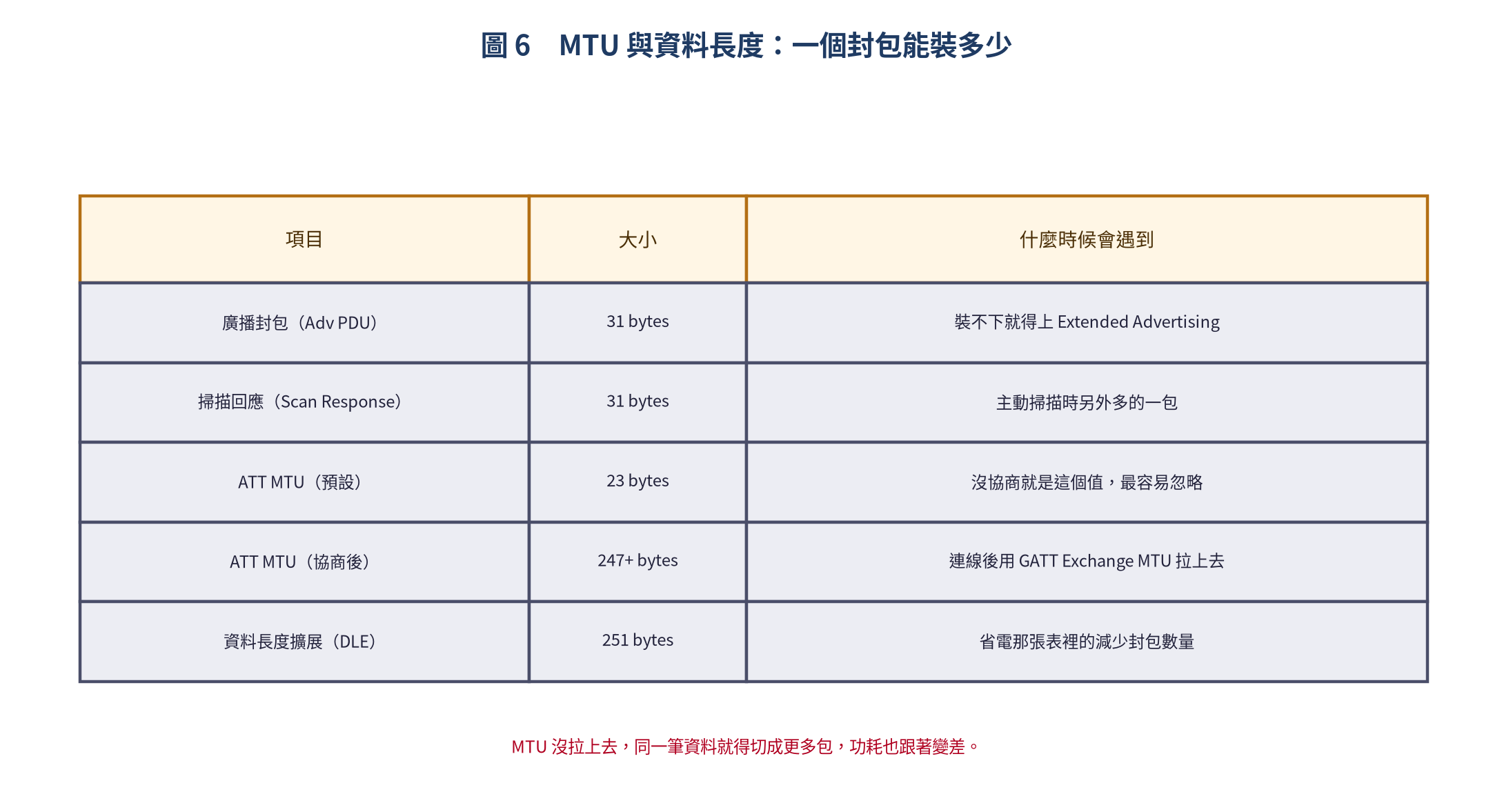

裡面我最常用的是前兩招，因為它們不需要動到任何資料格式，只要調參數就會有感。不過在調參數之前，得先知道「一個封包到底能裝多少資料」，不然很容易調了半天卻不知道瓶頸在哪：

這也是為什麼 MTU 協商常被列為 BLE 效能的第一件事：MTU 越小，同一筆資料要切的封包就越多，功耗也跟著變差。而預設值偏偏只有 23 bytes，不主動協商就一直是這個數字。

六、STM32WB BLE（簡介）

如果你之後想換平台，STM32WB 系列（例如 STM32WB55）是 ST 推出的雙核無線 MCU，整合了 BLE 5.0 與 802.15.4（Thread/Zigbee）。它跟 ESP32 最大的差別在架構：ESP32 是用外部 RAM 跑 BLE 協定棧，STM32WB 則是雙核心分工：

• Cortex-M4（主核）：運行應用程式
• Cortex-M0+（網絡核）：運行 BLE 協定棧（RF Stack）

兩個核心透過 IPCC（跨處理器通訊控制器）做 IPC 通訊，M4 這邊只要透過 ST BLE API，就能操作 M0+ 上的協定棧：

// STM32WB — BLE 初始化（使用 STM32Cube FW_WB）
#include "stm32wbxx_hal.h"
#include "ble_common.h"

// BLE 初始化（在 M0+ 核心上執行）
void BLE_Init(void)
{
    // 啟動 M0+ 網絡核心
    LL_C2_PWR_SetPowerMode(LL_PWR_MODE_STOP1);
    LL_HSEM_1StepLock(HSEM, CFG_HW_RCC_SEMID);
    LL_RCC_ForceBackupDomain();
    LL_RCC_SelectLSEMode();
    LL_RCC_SetLSEDrive();
    LL_RCC_LSE_Enable();

    // 載入 BLE 協定棧（由 STM32Cube 自動生成）
    // 透過 hci_init() 啟動 BLE Controller
    // 並透過 aci_gap_init() 建立 GAP/GATT 服務

    // 註冊事件回呼
    hci_register_evt_callback(ble_evt_callback);
}

// 發送 BLE 資料
void BLE_Send(uint8_t *data, uint16_t len)
{
    aci_gatt_notify(conn_handle, service_handle, char_handle, len, data);
}

我第一次看到這段時有個疑問：為什麼初始化要看起來這麼底層？後來才想通，因為那些動作其實是在「把另一顆核心叫醒，並且把協定棧載進去」。這也是雙核架構的代價 —— 乾淨，但要先付一筆開機的工。

七、常見問題與陷阱

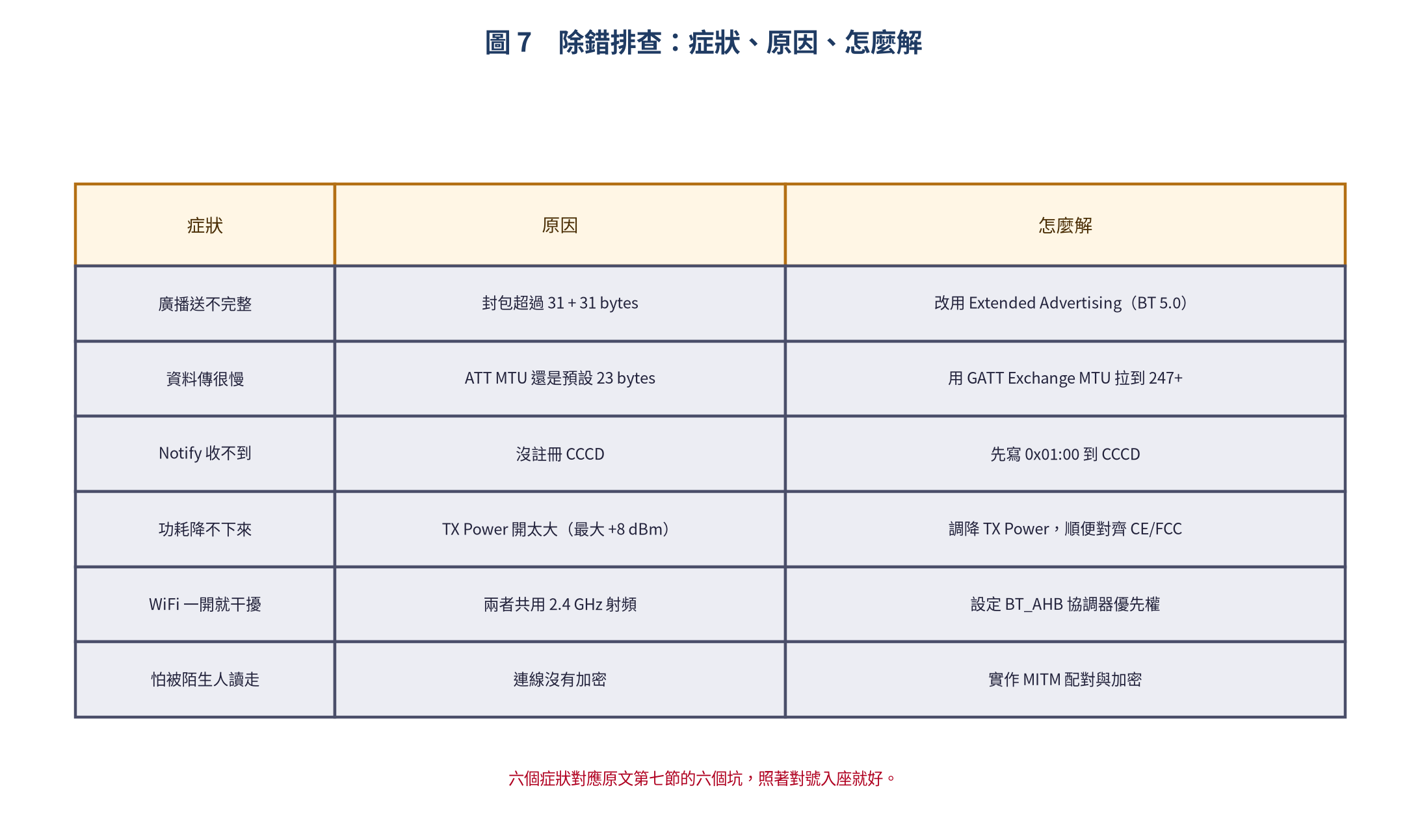

BLE 的地雷有個特色：它幾乎不會給你明確的錯誤訊息，只會安靜地不動。原文列的六個坑，我整理成症狀對照表：

我自己最常中的是第三個（忘記註冊 CCCD）跟第四個（TX Power 直接開到最大）。這兩個都不會報錯，只會讓你覺得「東西明明沒壞，怎麼就不對」—— 前者是收不到通知，後者是功耗莫名偏高，甚至有法規上的風險。至於配對與加密，我會留到產品化的階段處理，但那一步絕對不能省。

八、總結

BLE 之所以變成物聯網短距無線的主流，是因為它同時把三件事做好了：極低功耗、快速連線，以及很有彈性的 GATT 模型。

而 ESP32 的雙模藍牙支援，讓你可以先求有再求好：想快就用 Arduino 把廣播／掃描／GATT Server 跑一遍，要深度定製再往 IDF 走。從這篇的廣播與掃描範例，到 GATT Server／Client 的實作，其實手上的工具已經足夠做出一個完整的 BLE 產品了。

最後補一句我自己的心得：BLE 專案真正難的從來不是「連上」，而是連上之後那三件事 —— 功耗管理、安全加密、射頻共存。把這三個放在心上，就不會做到一半才發現要打掉重來。
