Deep Sleep（深度睡眠）完整教學：從原理到 STM32/ESP32 實作

前言

如果有人問我「電池供電的 IoT 裝置，最關鍵的一行程式碼是什麼」，我大概會回答 esp_deep_sleep_start()。這行看起來什麼都沒做的函式，決定了你的感測器節點是一天就沒電，還是能撐好幾個月。

數字攤開來很有感：一顆 2000 mAh 的電池，讓裝置 24/7 全速跑，大概一天就見底；但只要讓它在 99% 的時間裡睡覺，續航力就是幾個月、甚至幾年的事。同一顆電池、同一塊電路，差別只在「什麼時候醒、醒多久」。

這篇我打算從硬體架構講起，把 ESP32 與 STM32 的多級低功耗模式拆開來看，再一路寫到 RTC Timer 定時喚醒、GPIO 外部喚醒、Touch 喚醒的程式實作。最後補上電池續航的估算方式，還有我自己踩過的幾個坑。

一、為何需要 Deep Sleep？

先講一件常被忽略的事：IoT 裝置幾乎都不需要「一直運作」。真實的工作內容長這樣：

• 感測器節點：每分鐘讀一次溫度，其他 59 秒都在等
• 智慧門鎖：平時待命，門磁被觸發或有人開鎖才醒
• 追蹤器：每小時回報一次 GPS 座標
• 氣象站：每 15 分鐘上傳一次資料

看出模式了嗎？裝置有 99% 以上的時間是無事可做的。既然這樣，就讓它無事可做的時候進入 μA 等級的睡眠，要做事再醒過來，這是最直接的省電法。

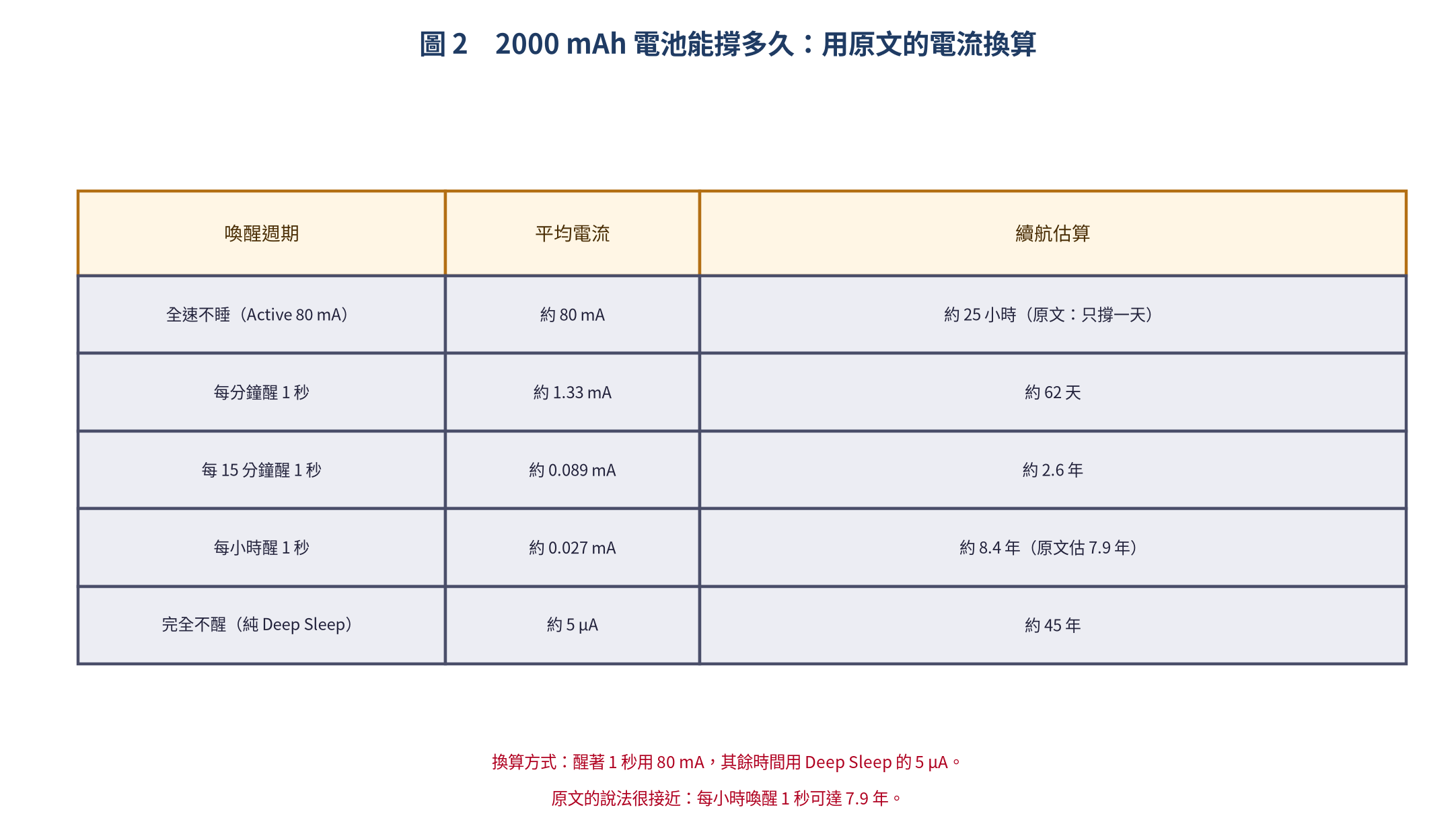

至於能省多少，我喜歡用數字算一遍。這張表是用原文的三個數字換出來的：2000 mAh 的電池、醒著時 80 mA、睡著時 5 μA，每次醒來做事算 1 秒。

每小時只醒 1 秒的話，算出來大約 8.4 年，原文自己的估算則是 7.9 年 —— 同一個數量級。最上面那條「完全不睡」是 25 小時，對照起來就很有感了。

二、ESP32 低功耗模式

ESP32 的功耗模式可以想成一條階梯，從全速運轉一路往下走到完全斷電：Active 大約 260 mA，Deep-sleep 掉到 5 μA 左右，最後斷電是 0 μA。原文那張圖說寫得很直白 —— 六種模式，橫跨的就是這五個數量級。

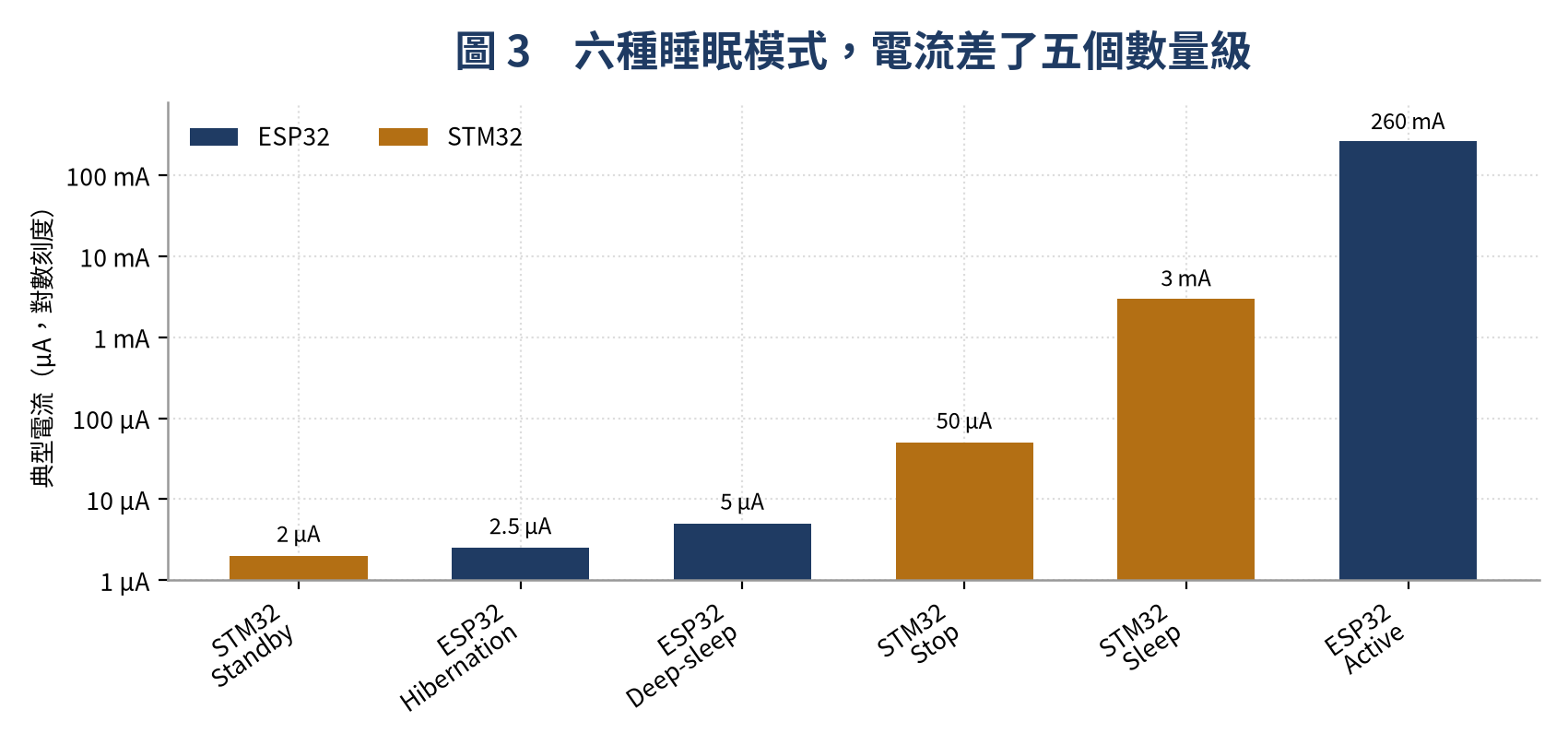

這張圖我把兩顆晶片放在一起比。要注意的是它用對數刻度，因為線性刻度根本畫不出來 —— 260 mA 跟 2 μA 放在同一根軸上，小的一邊會直接消失。看得懂這張圖，你就懂為什麼大家寧可多寫幾十行程式，也要把裝置推進睡眠。

2.1 ESP32 喚醒來源

睡著之後要怎麼醒，ESP32 給了五種來源：

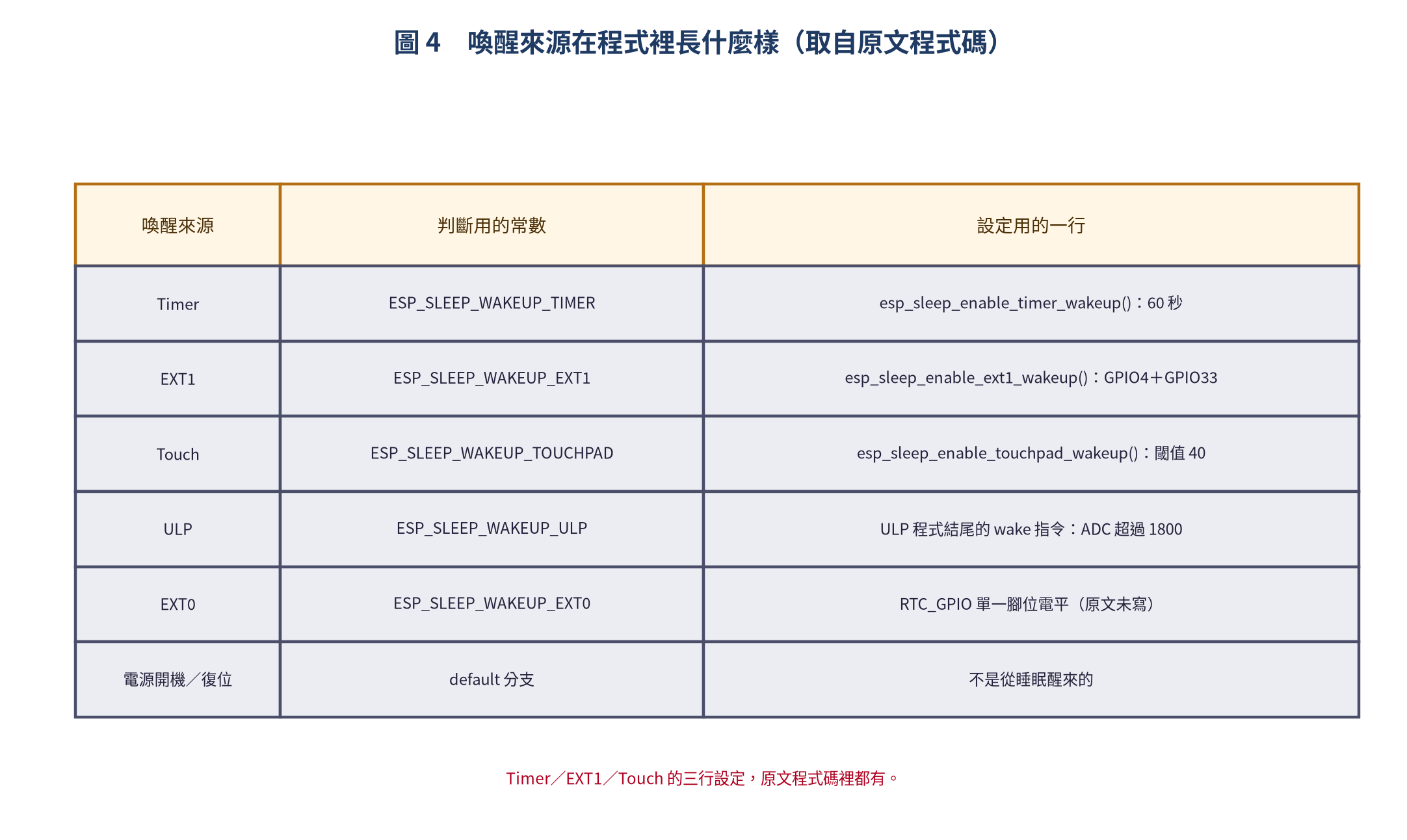

這張表是「用途」的視角，但寫程式時你真正要記的是另一面：每種喚醒來源，在程式裡對應一個常數與一行設定。我把原文程式碼裡出現的那幾組整理成下面這張圖，之後在 switch 裡看到它們就不會陌生。

2.2 ESP32 Timer 定時喚醒

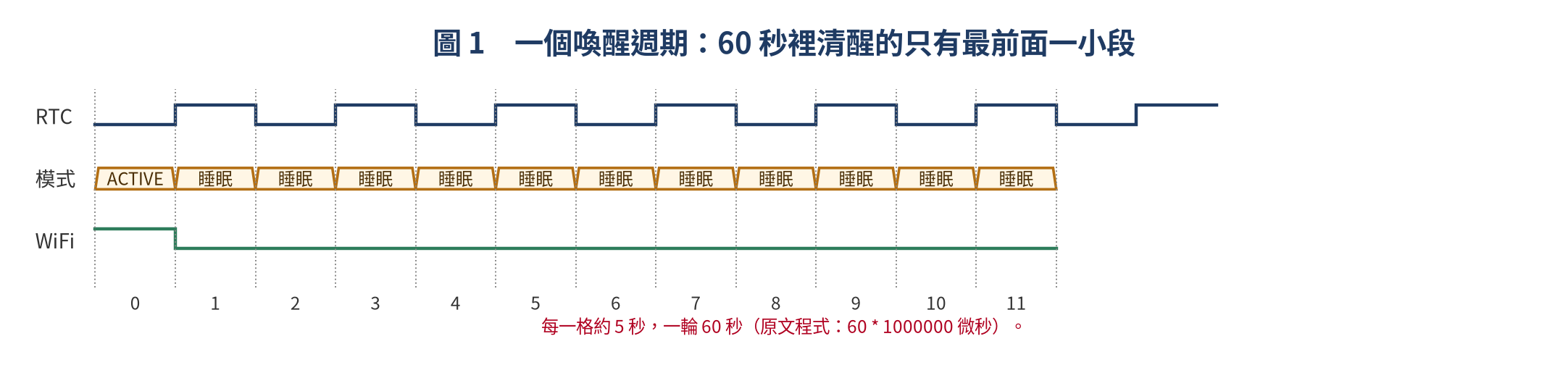

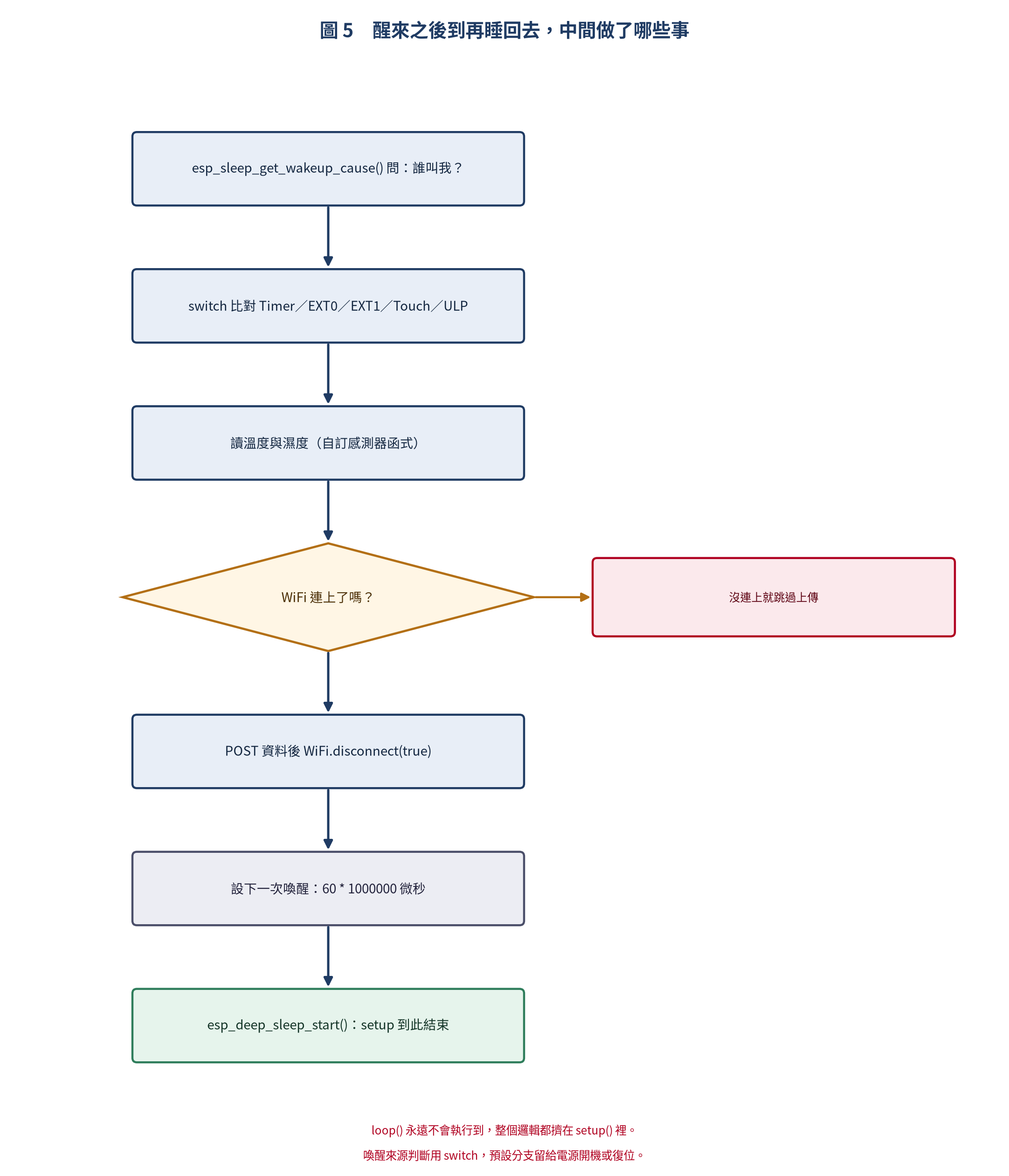

最常用、也最好用的就是定時喚醒。整個骨架是：進 setup 之後先問「我為什麼醒來」，做完事、設好下一次鬧鐘，再睡回去。

// esp32_deep_sleep_timer.ino — 定時喚醒範例
#include <WiFi.h>
#include <HTTPClient.h>

// 定義 RTC_DATA_ATTR 變數：Deep Sleep 期間保留
RTC_DATA_ATTR int boot_count = 0;

void setup() {
    Serial.begin(115200);
    delay(1000);  // 等待序列埠穩定

    boot_count++;
    Serial.printf("開機次數: %d\n", boot_count);

    // 取得喚醒原因
    esp_sleep_wakeup_cause_t cause = esp_sleep_get_wakeup_cause();
    switch (cause) {
        case ESP_SLEEP_WAKEUP_TIMER:
            Serial.println("喚醒原因: RTC Timer");
            break;
        case ESP_SLEEP_WAKEUP_EXT0:
            Serial.println("喚醒原因: RTC_GPIO (EXT0)");
            break;
        case ESP_SLEEP_WAKEUP_EXT1:
            Serial.println("喚醒原因: RTC_GPIO (EXT1)");
            break;
        case ESP_SLEEP_WAKEUP_TOUCHPAD:
            Serial.println("喚醒原因: Touch");
            break;
        case ESP_SLEEP_WAKEUP_ULP:
            Serial.println("喚醒原因: ULP Coprocessor");
            break;
        default:
            Serial.println("喚醒原因: 電源開機或復位");
    }

    // === 執行感測器讀取 ===
    float temp = read_temperature();  // 自訂感測器函式
    float hum  = read_humidity();
    Serial.printf("溫度: %.1f°C  濕度: %.1f%%\n", temp, hum);

    // === 透過 WiFi 上傳資料 ===
    WiFi.begin("SSID", "PASSWORD");
    if (WiFi.waitForConnectResult() == WL_CONNECTED) {
        HTTPClient http;
        http.begin("https://api.example.com/sensor");
        http.addHeader("Content-Type", "application/json");
        char payload[64];
        snprintf(payload, sizeof(payload), "{\"temp\":%.1f,\"hum\":%.1f}", temp, hum);
        int code = http.POST(payload);
        Serial.printf("HTTP %d\n", code);
        http.end();
        WiFi.disconnect(true);
        WiFi.mode(WIFI_OFF);
    }

    // === 設定下次喚醒時間（60 秒後） ===
    esp_sleep_enable_timer_wakeup(60 * 1000000);  // 微秒單位
    Serial.println("進入 Deep Sleep...");

    // 清除喚醒原因旗標
    esp_sleep_pd_config(ESP_PD_DOMAIN_RTC_FAST_MEM, ESP_PD_OPTION_ON);
    esp_sleep_pd_config(ESP_PD_DOMAIN_RTC_SLOW_MEM, ESP_PD_OPTION_ON);
    esp_deep_sleep_start();  // 進入睡眠（不會返回此處）
}

void loop() {
    // 永遠不會執行到這裡
}

這段有兩個地方我第一次看的時候卡了一下。第一，RTC_DATA_ATTR 這個修飾詞代表「這個變數放在 RTC RAM，睡眠期間不會被清掉」—— 所以才數得出來開機次數。第二，設定的時間單位是微秒，60 * 1000000 才是 60 秒，寫成 60 的話裝置會醒得比你想像中勤快非常多。

還有一個小陷阱：esp_deep_sleep_start() 之後程式不會返回，loop() 永遠執行不到。醒來是從頭跑一次 setup()，這也是為什麼整個邏輯都擠在 setup 裡。

2.3 ESP32 GPIO 外部喚醒（EXT1）

需要「有事件才醒」的場合 —— 按鈕、門磁、PIR —— 就靠 EXT1。它允許你把多個 RTC_GPIO 綁成一組，任何一個腳位達到指定電平就喚醒。

// esp32_deep_sleep_ext1.ino — 多 GPIO 喚醒範例
#include <esp_sleep.h>

#define BUTTON_PIN   GPIO_NUM_4   // GPIO4 喚醒（外部下拉）
#define DOOR_PIN     GPIO_NUM_33  // GPIO33 門磁開關

void setup() {
    Serial.begin(115200);
    delay(1000);

    esp_sleep_wakeup_cause_t cause = esp_sleep_get_wakeup_cause();
    if (cause == ESP_SLEEP_WAKEUP_EXT1) {
        uint64_t gpio_mask = esp_sleep_get_ext1_wakeup_status();
        if (gpio_mask & (1ULL << BUTTON_PIN)) {
            Serial.println("喚醒原因: 按鈕按下");
        }
        if (gpio_mask & (1ULL << DOOR_PIN)) {
            Serial.println("喚醒原因: 門磁觸發");
        }
    }

    // 設定 EXT1 喚醒：GPIO4 和 GPIO33，任意一個高電平喚醒
    const uint64_t ext1_mask = (1ULL << BUTTON_PIN) | (1ULL << DOOR_PIN);
    esp_sleep_enable_ext1_wakeup(ext1_mask, ESP_EXT1_WAKEUP_ANY_HIGH);

    Serial.println("進入 Deep Sleep（等待外部觸發...）");
    esp_deep_sleep_start();
}

void loop() {}

這裡的關鍵是 esp_sleep_get_ext1_wakeup_status()，它回傳一個 bit mask，讓你分辨是哪一個腳位把裝置叫醒的。專案裡同時接按鈕和門磁的時候，這個 mask 就是唯一的判斷依據。另外 ESP_EXT1_WAKEUP_ANY_HIGH 的意思是「任一腳位為高就醒」，要改成全部為高才醒也可以，只差一個常數。

2.4 ESP32 Touch 喚醒

觸控喚醒是 ESP32 很討喜的一個功能：不用按鈕、不用機構，手指靠近就醒。

// esp32_deep_sleep_touch.ino — Touch 喚醒範例
#include <esp_sleep.h>
#include <driver/touch_pad.h>

// T0 = GPIO4 (Touch pad 0)
#define TOUCH_THRESHOLD 40  // 觸碰閾值（越低越靈敏）

void setup() {
    Serial.begin(115200);
    delay(1000);

    if (esp_sleep_get_wakeup_cause() == ESP_SLEEP_WAKEUP_TOUCHPAD) {
        int touch_pin = esp_sleep_get_touchpad_wakeup_status();
        Serial.printf("Touch pad %d 觸發喚醒\n", touch_pin);
    }

    // 設定 Touch pad 0 喚醒（需先讀取基準值）
    touch_pad_init();
    touch_pad_config(TOUCH_PAD_GPIO4_CHANNEL, TOUCH_THRESHOLD);
    esp_sleep_enable_touchpad_wakeup();

    Serial.println("進入 Deep Sleep（Touch 喚醒模式）...");
    esp_deep_sleep_start();
}

void loop() {}

要注意的是閾值的方向。原文寫得很清楚：數值越低越靈敏，TOUCH_THRESHOLD 40 就是靈敏端的設定。實務上建議先讀一次沒被觸碰時的基準值，再拿它去減一個安全距離，不然溫濕度一變化就自己醒來。

三、ESP32 ULP 協處理器（進階）

ULP（Ultra Low Power）協處理器是 ESP32 獨有的東西：一顆可以在 Deep Sleep 期間獨立運作的極低功耗處理器，能跑自訂的組合語言程式做 ADC 採樣、I2C 讀取或 GPIO 控制，只在真的需要的時候才把主 CPU 叫醒。

它的價值在於「判斷這件事本身就不該叫醒主 CPU」。以電池電壓監控為例，每分鐘叫醒主 CPU 量一次電壓再睡回去，光開機的固定開銷就吃掉不少電；交給 ULP 的話，主 CPU 可以一路睡到電壓真的低於門檻。

// esp32_ulp_adc.S — ULP 組合語言範例（ADC 監控）
// ULP 在 Deep Sleep 中定期讀取 ADC，超過閾值時喚醒主 CPU

/* 定義 ULP 變數存放在 RTC_SLOW_MEM */
.bss
    .global sample
    .global threshold
sample:   .long 0
threshold: .long 1800  // 3.0V × 4095 / 3.3V ≈ 1800

/* ULP 主程式入口 */
.text
    .global entry
entry:
    /* ADC 初始化（channel 0, GPIO36） */
    adc_init 0

    /* 開始 ADC 轉換 */
    adc_start 0
    adc_wait 0
    adc_read 0, sample, 12  // 讀取 12-bit ADC 值

    /* 檢查是否超過閾值 */
    move r0, sample
    lsh  r0, r0, 16   // load high 16 bits
    move r1, threshold
    lsh  r1, r1, 16
    sub  r0, r0, r1   // sample - threshold
    jumpr gt, wakeup  // 若 sample > threshold → 喚醒

    /* 未超過：繼續睡眠 */
    halt

wakeup:
    /* 喚醒主 CPU */
    wake
    halt

這段組合語言裡最值得看的是門檻 1800 這個數字：它是 3.0 V 乘上 4095 再除 3.3 V 算出來的 12-bit ADC 值。也就是說，ULP 每次採樣後就是拿這個數字在做比較，超過就 wake，沒超過就 halt 繼續睡。

四、STM32 低功耗模式

STM32 這邊比較好記，就三種模式，本文以 STM32F1/F4 為例。三者其實是「越省電、越慢醒、保留越少」的取捨：

我的選擇邏輯很簡單：要快醒就用 Sleep，要平衡用 Stop，要極致省電又不怕重開就用 Standby。下面兩個範例分別是 Stop 與 Standby，差別一定要親眼看過一次才會記住 —— Standby 醒來等於復位，程式是從頭跑的。

4.1 STM32 RTC 喚醒（Stop 模式）

Stop 模式是實務上最常用的一級：SRAM 全部保留，靠 RTC 或 EXTI 醒來，醒來之後從原本的位置繼續往下執行。

// stm32_rtc_stop.c — STM32 RTC 定時喚醒（Stop 模式）
#include "stm32f1xx_hal.h"

RTC_HandleTypeDef hrtc;

void HAL_MspInit(void)
{
    HAL_PWR_EnableBkUpAccess();  // 啟用備份域存取
}

void enter_stop_mode(void)
{
    // 設定 RTC 喚醒：20 秒後
    HAL_RTCEx_SetWakeUpTimer_IT(&hrtc, 20000, RTC_WAKEUPCLOCK_CK_SPRE_16BITS);

    // 進入 Stop 模式
    HAL_PWR_EnterSTOPMode(PWR_LOWPOWERREGULATOR_ON, PWR_STOPENTRY_WFI);
    // === 從此處繼續（喚醒後） ===

    // 重新配置系統時鐘（HSE/PLL）
    SystemClock_Config();
}

// RTC 喚醒中斷回呼
void HAL_RTCEx_WakeUpTimerEventCallback(RTC_HandleTypeDef *hrtc)
{
    // Stop 模式喚醒後，此中斷被觸發
    // 通常不需要在此做任何事，直接返回 main()
}

這段有兩件事要記得。第一，HAL_PWR_EnableBkUpAccess() 要先開，不然備份域的暫存器動不了。第二，醒來之後系統時鐘會回到預設值，所以那行 SystemClock_Config() 不是裝飾，少了它後面的 UART 與計時全部會歪掉。

4.2 STM32 Standby 模式（最低功耗）

Standby 是省電的極限：SRAM 不保留、CPU 斷電，電流掉到 2 μA 左右。

// stm32_standby.c — STM32 Standby 模式
#include "stm32f1xx_hal.h"

void enter_standby_mode(void)
{
    // 清除 Wake-up 旗標
    __HAL_PWR_CLEAR_FLAG(PWR_FLAG_WU);

    // 啟用 RTC 喚醒（40 秒）
    HAL_RTCEx_SetWakeUpTimer_IT(&hrtc, 40000, RTC_WAKEUPCLOCK_CK_SPRE_16BITS);

    // 啟用 WKUP Pin (PA0) 外部喚醒
    HAL_PWR_EnableWakeUpPin(PWR_WAKEUP_PIN1);

    // 進入 Standby 模式
    HAL_PWR_EnterSTANDBYMode();
    // === 不會到達此處 ===
    // Standby 喚醒等同於復位，程式從頭開始執行
}

// 檢查復位原因
void check_reset_cause(void)
{
    if (__HAL_RCC_GET_FLAG(RCC_FLAG_SFTRST)) {
        printf("軟體復位\n");
    }
    if (__HAL_PWR_GET_FLAG(PWR_FLAG_SB)) {
        printf("Standby 喚醒復位\n");
    }
    // 清除旗標
    __HAL_RCC_CLEAR_RESET_FLAGS();
    __HAL_PWR_CLEAR_FLAG(PWR_FLAG_SB);
}

代價是「醒來等於重新開機」。所以判斷邏輯要改成看復位原因：PWR_FLAG_SB 有被設起來，就代表這次開機是 Standby 喚醒，而不是真的斷電重來。把狀態存在備份域暫存器，是 Standby 架構裡唯一能跨過復位的方法。

五、ESP32 vs STM32 低功耗比較

兩顆晶片的省電能力其實很接近，真正拉開距離的是「醒來之後要花多少代價做事」。下面這張表是原文的整理：

我自己讀這張表的重點只有兩行：喚醒時間差了一個數量級（5 ms 對 500 μs），WiFi 連線要 1~3 秒。前者說明 STM32 適合高頻喚醒，後者說明 ESP32 每次醒來都得為連線付一筆固定成本 —— 這也是下一篇要談「合併上傳」的原因。

六、生產級 Deep Sleep 設計指南

6.1 上傳資料策略

每次喚醒後上傳資料，是最耗電的一步。能省的地方大概就這幾處：

• 合併資料：記錄多次讀值再一次上傳（例如每小時上傳 60 筆每分鐘的資料）
• 使用快速連接：ESP32 用 ESP-NOW 可以省掉連 AP 的時間
• 條件式上傳：只有變化超過閾值才上傳
• 批次上傳：用 RTC RAM（ESP32）或外部 EEPROM 先把資料快取起來

這四招的精神都一樣：把「醒著的時間」壓到最短，而不是想辦法讓睡眠更省電。

6.2 RTC_DATA_ATTR 變數設計

要跨過一次次睡眠，資料就得放在 RTC RAM 裡。原文的做法是把相關欄位包成一個結構：

// 保留在 RTC RAM 中的資料結構
RTC_DATA_ATTR struct {
    uint32_t boot_count;       // 總開機次數
    uint32_t error_count;      // 錯誤計數
    float    last_temperature; // 上次測量的溫度
    uint8_t  data_buffer[64];  // 資料快取區
    uint32_t crc32;            // 資料完整性檢查
} rtc_data;

// 每次喚醒後更新 RTC 資料
void save_to_rtc_mem(float temp, float hum) {
    rtc_data.boot_count++;
    rtc_data.last_temperature = temp;
    rtc_data.data_buffer[rtc_data.boot_count % 64] = (uint8_t)(temp * 10);
    rtc_data.crc32 = esp_crc32_le(0, (uint8_t*)&rtc_data, sizeof(rtc_data) - 4);
}

這個結構裡我特別想提兩個欄位。data_buffer[64] 是拿來當環狀快取用的，配合 boot_count % 64 就能一直覆寫最舊的資料；crc32 則是在每次寫入後重算，醒來時先驗一次就知道這包資料還能不能信。

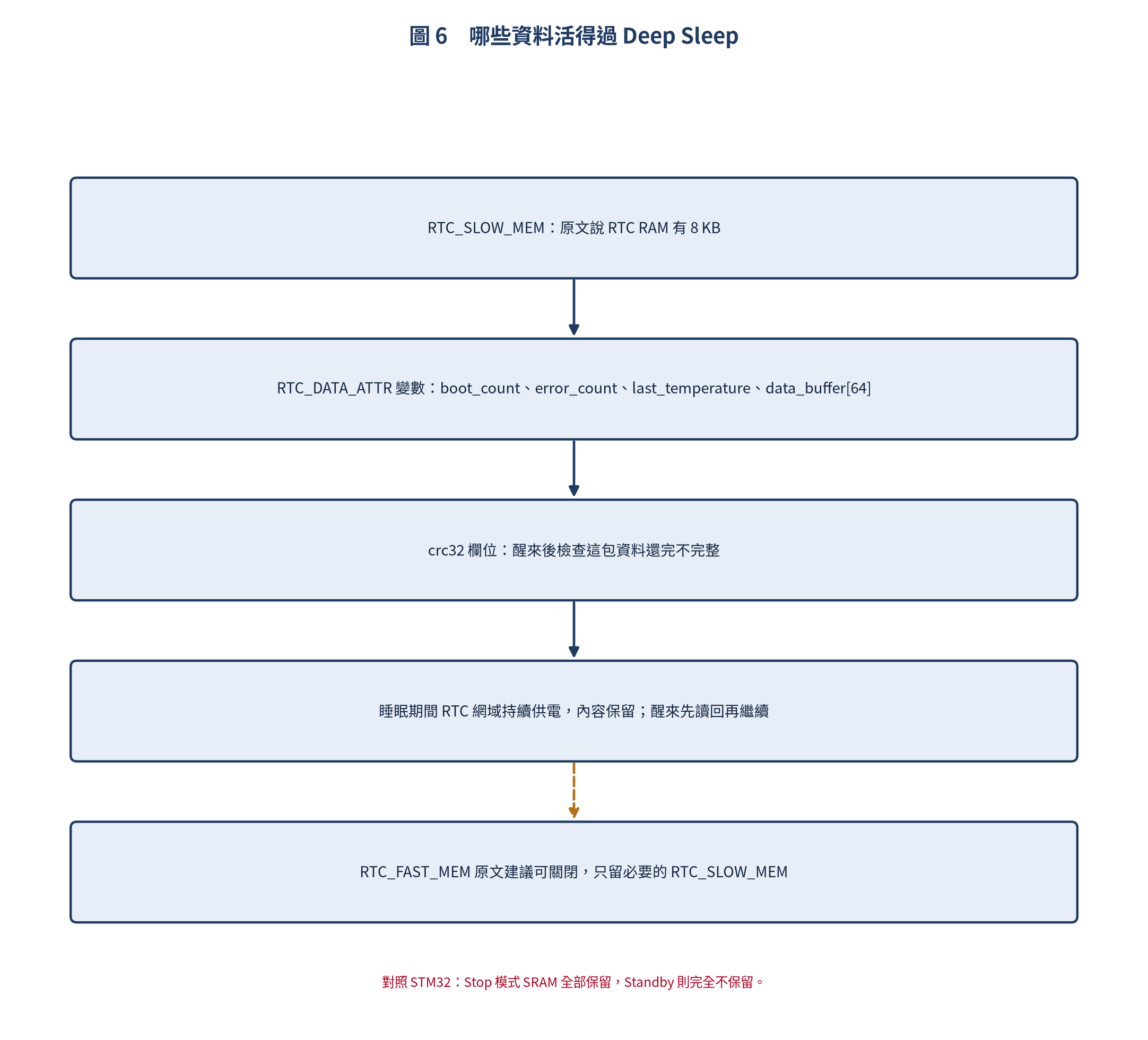

至於要留哪一塊 RTC 記憶體，原文的建議很務實：只把必要的資料留在 RTC_SLOW_MEM，RTC_FAST_MEM 可以關掉省電。對照 STM32 的 Stop 模式 SRAM 全保留、Standby 完全不保留，就會發現「資料要放哪裡」其實是選完模式之後的第一個決定。

6.3 電源管理最佳實踐

魔鬼都在這些細節裡，原文列的六件事我照抄如下：

• 關閉不必要的週邊：進睡眠前關掉 ADC、I2C、SPI 等週邊時鐘
• GPIO 狀態管理：睡前把所有 GPIO 設成高阻抗輸入或固定電平，避免漏電
• 電壓調節器：ESP32 可選 RTC 調節器（效率高但啟動慢）或數位調節器（相反）
• Flash 斷電：ESP32 在 Deep Sleep 前會自動斷開 Flash 電源，外接 Flash 則要自己控制
• WiFi 完全關閉：esp_deep_sleep_start() 前先呼叫 WiFi.disconnect(true) 與 WiFi.mode(WIFI_OFF)
• RTC 記憶體選擇：只在 RTC_SLOW_MEM 保留必要資料，RTC_FAST_MEM 可關閉節電

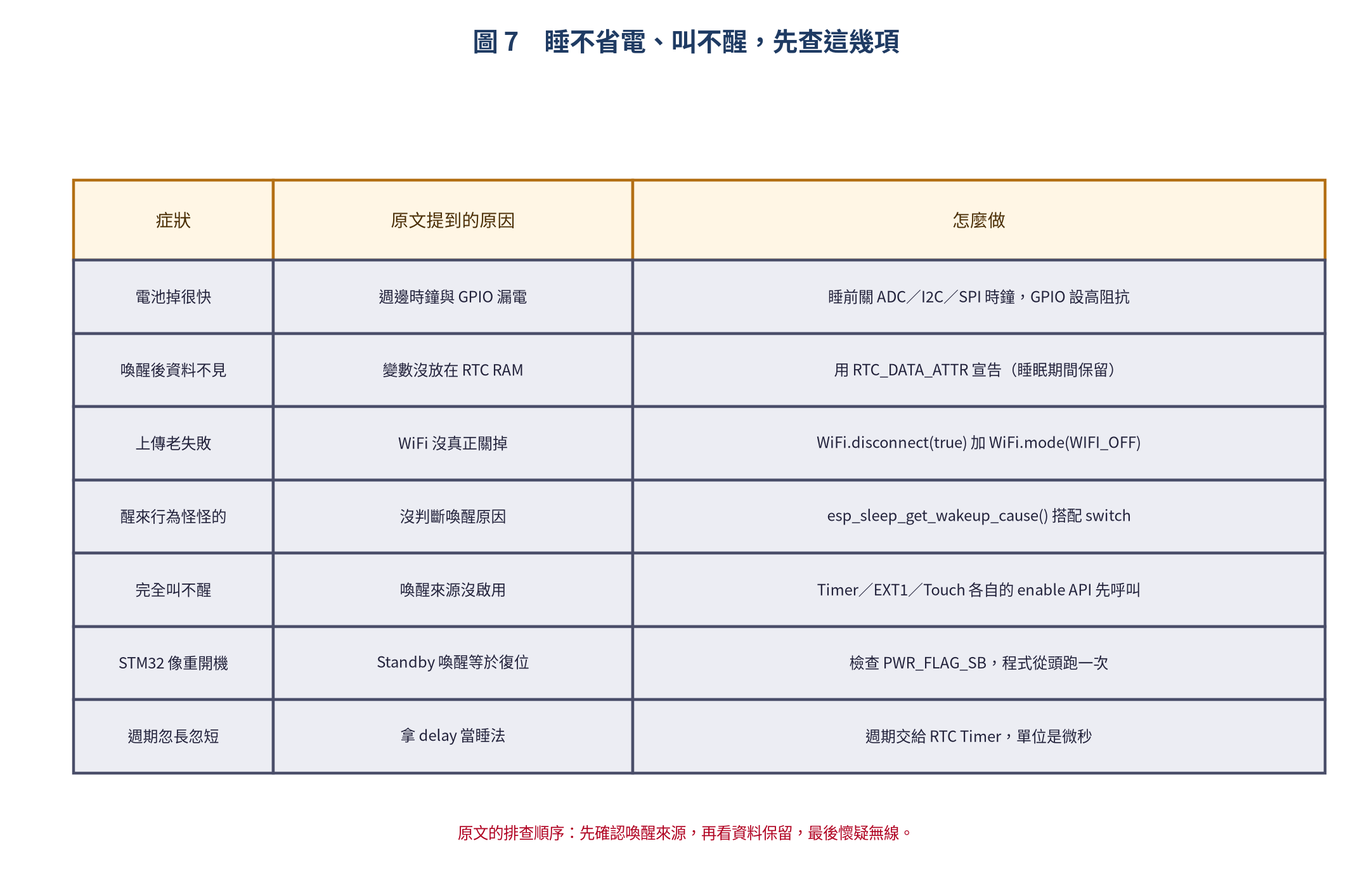

把這些對應到「出問題時會看到什麼症狀」，就變成下面這張排查表：

我的排查順序是：先確認喚醒來源對不對，再看資料有沒有留下來，最後才懷疑無線品質。順序反過來的話，很容易在 WiFi 上繞半天，結果問題出在一個忘記設定的 GPIO。

七、總結

Deep Sleep 是 IoT 裝置從「桌上原型」走到「實際部署」的關鍵一步。這篇涵蓋了 ESP32 的五種喚醒來源與對應程式碼、ULP 協處理器的判斷邏輯、STM32 三級低功耗模式的 HAL 實作，以及電池續航的估算方法。

整篇其實就是一句話：每次喚醒都在做事，每次睡眠都在省電。把喚醒週期、上傳策略與 GPIO 狀態這三件事設計好，一顆電池讓感測器節點跑上幾年，就不是什麼神奇的事了。
