GPIO 中斷（外部中斷）完整教學：從原理到 ESP32/STM32 實作

什麼是中斷？

剛開始寫韌體的時候，我以為中斷只是「一個通知」。後來才發現，它其實是整顆 MCU 的即時性骨幹 —— 沒有它，你的系統只能一直問「變了嗎？變了嗎？」。

正式一點說：GPIO 中斷（GPIO Interrupt）是讓微控制器即時響應外部事件的核心機制。你不用讓 CPU 一直輪詢（Polling）腳位的電位變化，事件發生時由硬體主動通知 CPU，CPU 再暫停手邊的工作去處理。

原文那個比喻我一直覺得很好用：你在看書（主程式在跑），有人敲門（GPIO 觸發），你放下書去開門（執行 ISR），開完門回來繼續看書（恢復主程式）。

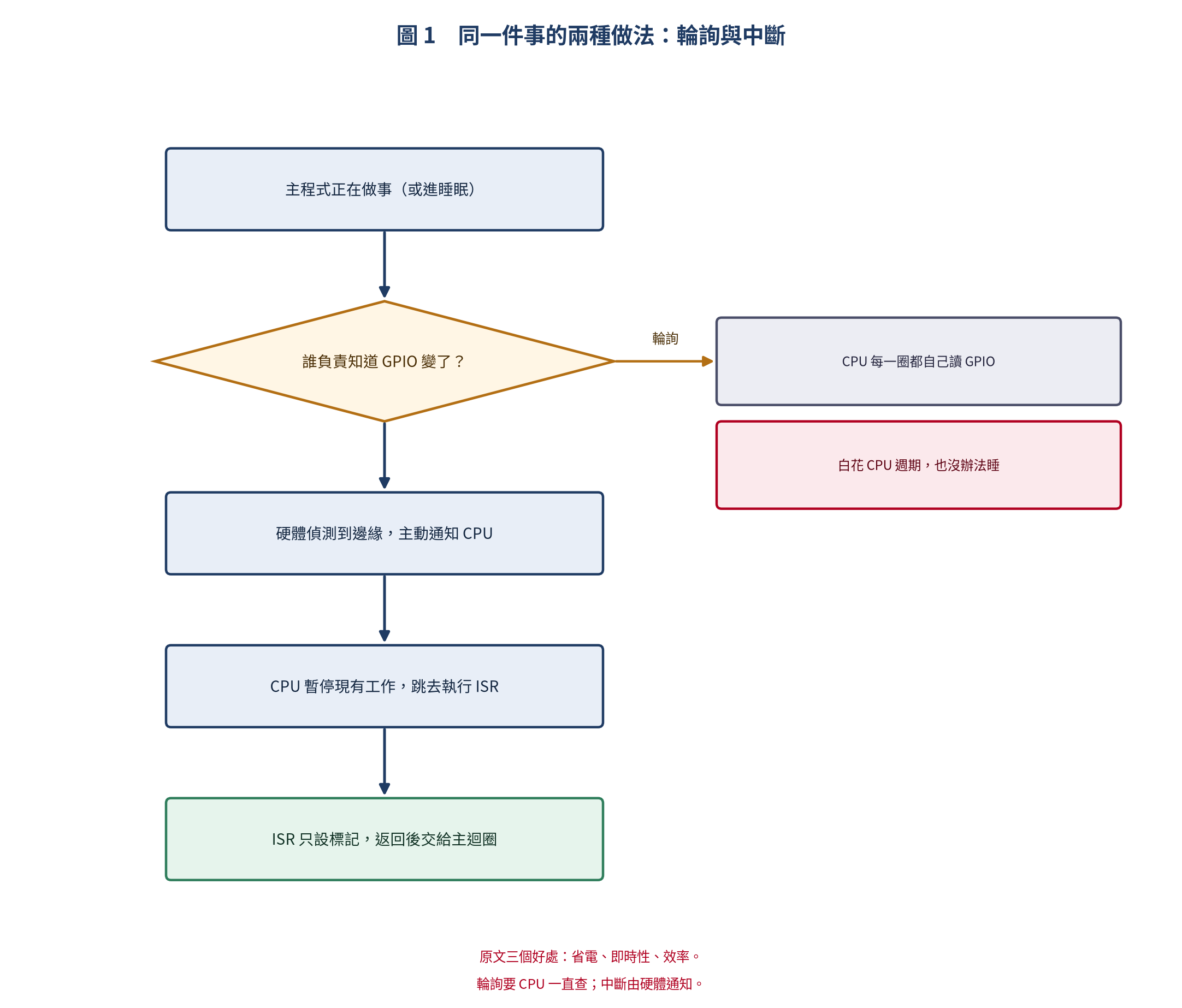

跟輪詢（Polling）比起來，中斷的好處非常明顯：

• 省電：CPU 不需要一直去檢查 GPIO 狀態，可以待在睡眠模式
• 即時性：事件發生到回應的延遲（Latency）可控且極短
• 效率：不用浪費 CPU 週期在無意義的查詢上

還有一件事值得先講：中斷跟 DMA 傳輸是天生一對。DMA 負責搬資料，中斷負責通知 CPU「資料搬好了」—— 分工乾淨，CPU 也不會被綁在搬運上。

GPIO 外部中斷的工作原理

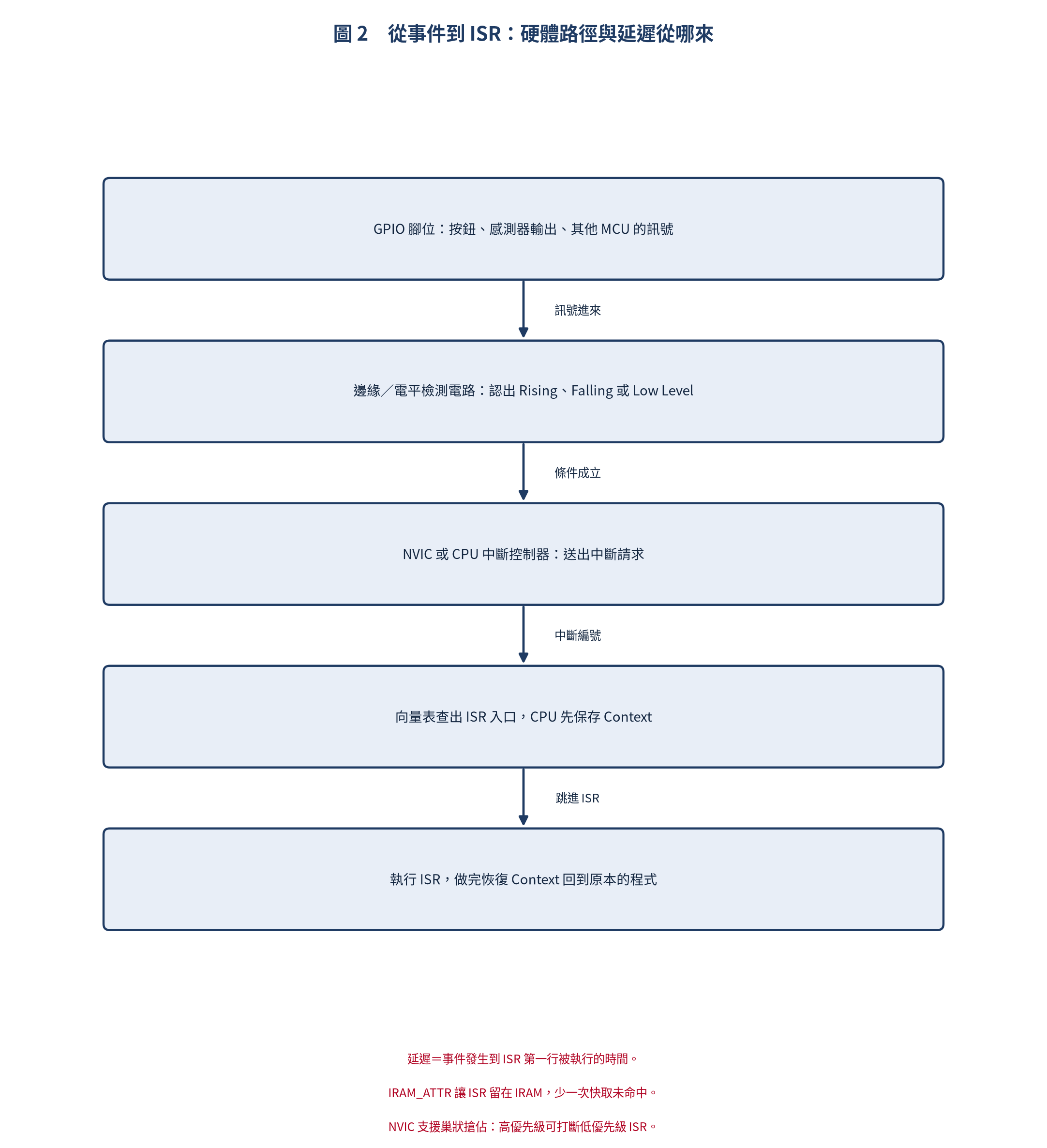

我習慣把硬體路徑拆成六步來看，這樣比較不會把「誰負責什麼」搞混：

1. GPIO 腳位：外部訊號（按鈕、感測器輸出、其他 MCU 的訊號）接到 GPIO
2. 邊緣／電平檢測電路：每個 GPIO 內部都有硬體電路，可以檢測 Rising Edge、Falling Edge 或 Low Level
3. NVIC 或 CPU 中斷控制器：中斷條件滿足時，向 CPU 發送中斷請求
4. 向量表中查找 ISR：CPU 依中斷編號，在 Vector Table 找到對應的中斷服務函式入口
5. 執行 ISR：CPU 保存當前 Context，然後執行 ISR
6. 返回：ISR 執行完畢，CPU 恢復 Context 回到原本的程式

這條路徑上有一個關鍵字值得記住：延遲（Latency）。從事件發生到 ISR 的第一行被執行，中間的每一段都是成本。後面 ESP32 範例裡的 IRAM_ATTR 就是為了這個 —— 讓 ISR 的程式碼待在 IRAM，避免 Flash 快取未命中造成延遲。

中斷觸發方式

GPIO 外部中斷支援四種觸發方式：

• Rising Edge Trigger（上升緣觸發）：GPIO 從 Low 變 High 時觸發
• Falling Edge Trigger（下降緣觸發）：GPIO 從 High 變 Low 時觸發
• Both Edge Trigger（雙緣觸發）：電平無論上升或下降都觸發
• Level Trigger（電平觸發）：GPIO 保持在特定電平時持續觸發（較少用於 GPIO）

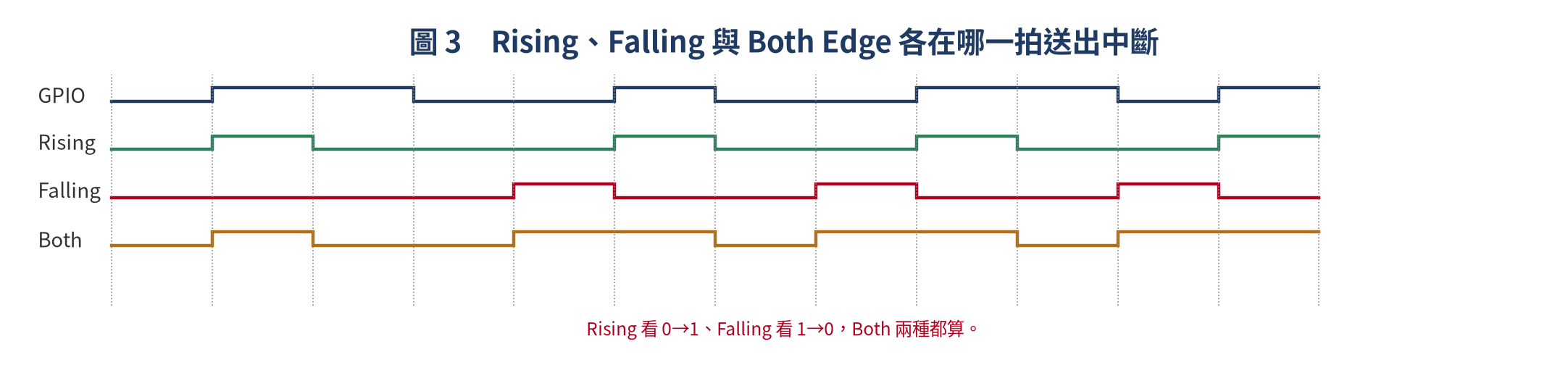

原文那張時序圖想講的其實是三件事：Line A 每當 GPIO 從 0→1 時 Rising Edge 觸發；Line B 每當 GPIO 從 1→0 時 Falling Edge 觸發；Line C、D 的 Both Edge 模式則在每個 Transitions 都觸發。

選哪一種取決於你的應用：

• 按鈕按下 → 通常用 Falling Edge（內部 Pull-Up，按下＝Low）
• 編碼器（Encoder）→ 用 Both Edge 才能捕捉所有脈衝
• 感測器中斷輸出 → 看 datasheet 指定 Rising 還是 Falling

ESP32 GPIO 中斷實作

ESP32 使用 Tensilica Xtensa LX6 核心（S3 是 LX7），中斷控制器支援所有 GPIO 的中斷。下面兩個框架我都寫過，各有各的順手之處。

Arduino 框架：attachInterrupt()

// ESP32 Arduino - GPIO 外部中斷範例（按鈕計數）
const int BUTTON_PIN = 0;   // BOOT button on most dev boards
const int LED_PIN    = 2;
volatile int press_count = 0;
volatile bool triggered = false;

void IRAM_ATTR button_isr() {
    press_count++;
    triggered = true;
}

void setup() {
    Serial.begin(115200);
    pinMode(BUTTON_PIN, INPUT_PULLUP);
    pinMode(LED_PIN, OUTPUT);

    // 設定 Falling Edge 觸發（按鈕按下時 GPIO 從 High→Low）
    attachInterrupt(digitalPinToInterrupt(BUTTON_PIN), button_isr, FALLING);
}

void loop() {
    if (triggered) {
        triggered = false;
        Serial.printf("按鈕已被按下 %d 次\n", press_count);
        digitalWrite(LED_PIN, !digitalRead(LED_PIN));
    }
}

關鍵重點：

• IRAM_ATTR —— 強制 ISR 程式碼放在 IRAM 中，避免 Flash 快取未命中造成延遲
• volatile —— 編譯器不會優化這個變數，確保 ISR 和主迴圈之間共用資料正確
• ISR 中只做最小必要操作，複雜邏輯放主迴圈

中斷也常與 FreeRTOS 多工管理搭配，在 ISR 中用 xQueueSendFromISR() 將事件傳遞給任務。

ESP-IDF 框架

// ESP-IDF - GPIO 中斷範例
#include "driver/gpio.h"

#define GPIO_BUTTON   GPIO_NUM_0
#define GPIO_LED      GPIO_NUM_2

static QueueHandle_t gpio_evt_queue = NULL;

static void IRAM_ATTR gpio_isr_handler(void* arg) {
    uint32_t gpio_num = (uint32_t) arg;
    xQueueSendFromISR(gpio_evt_queue, &gpio_num, NULL);
}

void gpio_task_example(void* arg) {
    uint32_t io_num;
    for(;;) {
        if(xQueueReceive(gpio_evt_queue, &io_num, portMAX_DELAY)) {
            printf("GPIO %d 觸發中斷！\n", io_num);
            gpio_set_level(GPIO_LED, !gpio_get_level(GPIO_LED));
        }
    }
}

void app_main() {
    gpio_config_t io_conf = {
        .intr_type    = GPIO_INTR_NEGEDGE,
        .mode         = GPIO_MODE_INPUT,
        .pull_up_en   = 1,
        .pin_bit_mask = (1ULL << GPIO_BUTTON),
    };
    gpio_config(&io_conf);
    gpio_set_direction(GPIO_LED, GPIO_MODE_OUTPUT);
    gpio_evt_queue = xQueueCreate(10, sizeof(uint32_t));
    xTaskCreate(gpio_task_example, "gpio_task_example", 2048, NULL, 10, NULL);
    gpio_install_isr_service(ESP_INTR_FLAG_DEFAULT);
    gpio_isr_handler_add(GPIO_BUTTON, gpio_isr_handler, (void*) GPIO_BUTTON);
}

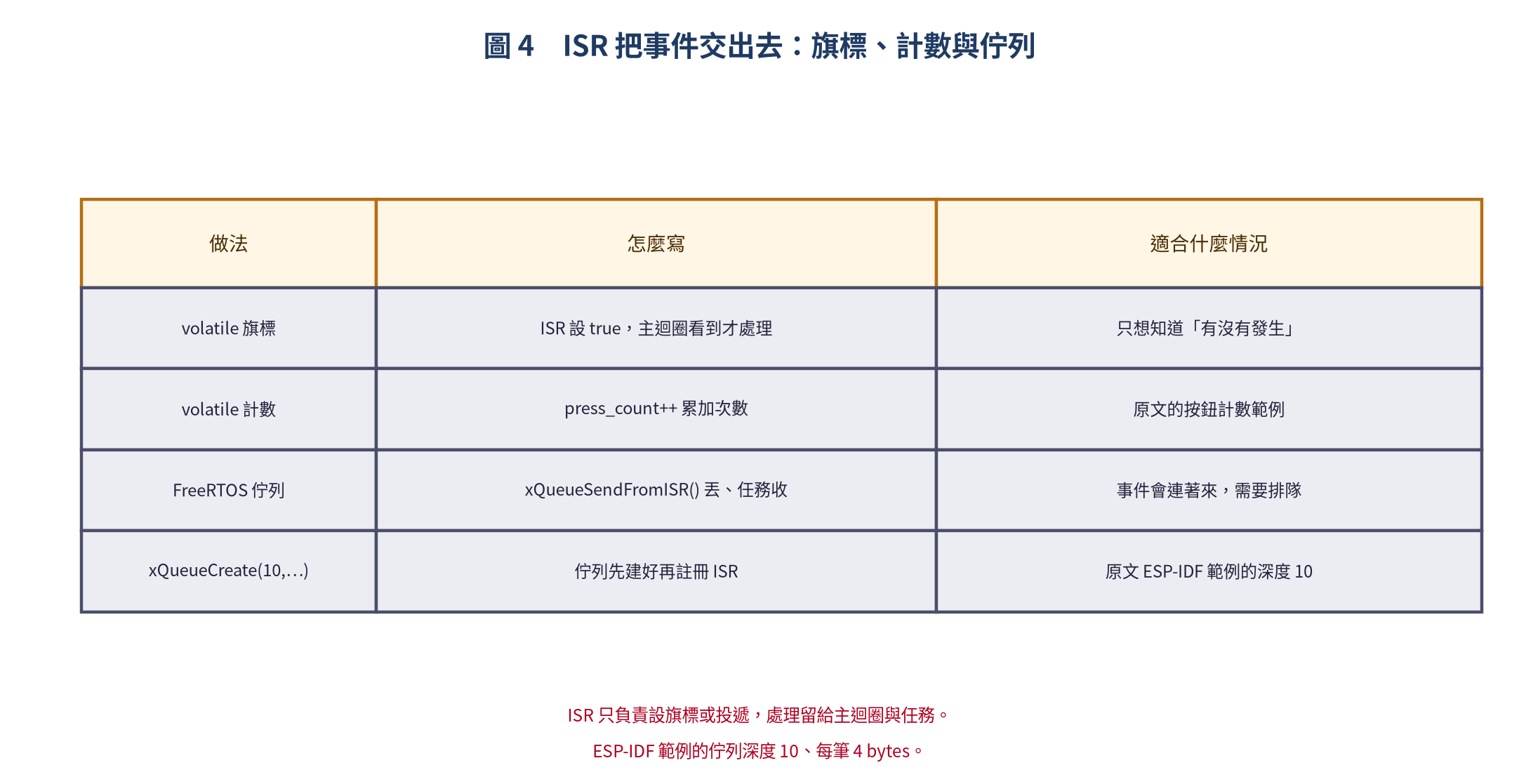

這段就是前面那句話的完整實作：ISR 只負責 xQueueSendFromISR()，真正要做的 gpio_set_level() 交給 gpio_task_example 這個任務。事件怎麼從 ISR 交出來，我整理成下面這張圖：

同樣的問題，Arduino 版用 volatile 旗標、ESP-IDF 版用佇列，差別在事件會不會連續來：只在乎「有沒有發生」就一個旗標就夠，要排隊、要帶資料，就交給佇列。

STM32 GPIO 中斷實作

STM32 是 ARM Cortex-M 核心搭配 NVIC（Nested Vectored Interrupt Controller），中斷機制比 ESP32 更嚴謹，而且支援巢狀搶佔。它的原理跟 硬體定時器（Timer）的中斷很像，差別只在定時器是由內部計數器觸發，不是 GPIO。

STM32 HAL 框架

// STM32 HAL - GPIO 外部中斷範例 (STM32F4)
void MX_GPIO_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    __HAL_RCC_GPIOA_CLK_ENABLE();
    GPIO_InitStruct.Pin   = GPIO_PIN_0;
    GPIO_InitStruct.Mode  = GPIO_MODE_IT_FALLING;
    GPIO_InitStruct.Pull  = GPIO_PULL_UP;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
    __HAL_RCC_SYSCFG_CLK_ENABLE();
    HAL_NVIC_SetPriority(EXTI0_IRQn, 2, 0);
    HAL_NVIC_EnableIRQ(EXTI0_IRQn);
}

void EXTI0_IRQHandler(void)
{
    HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_0);
}

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    if (GPIO_Pin == GPIO_PIN_0) {
        HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_7);
    }
}

STM32 中斷優先級管理

ARM Cortex-M 的 NVIC 支援巢狀中斷：高優先級的中斷可以打斷正在執行的低優先級 ISR。

// 設定中斷優先級（STM32F4）
HAL_NVIC_SetPriority(EXTI1_IRQn, 1, 0);   // 感測器中斷（高優先級）
HAL_NVIC_SetPriority(EXTI0_IRQn, 5, 0);   // 按鈕中斷（低優先級）

看註解就知道：EXTI1_IRQn 給 1（感測器中斷，高優先級）、EXTI0_IRQn 給 5（按鈕中斷，低優先級）—— 數字越小，講話越大聲。

中斷服務函式（ISR）最佳實踐

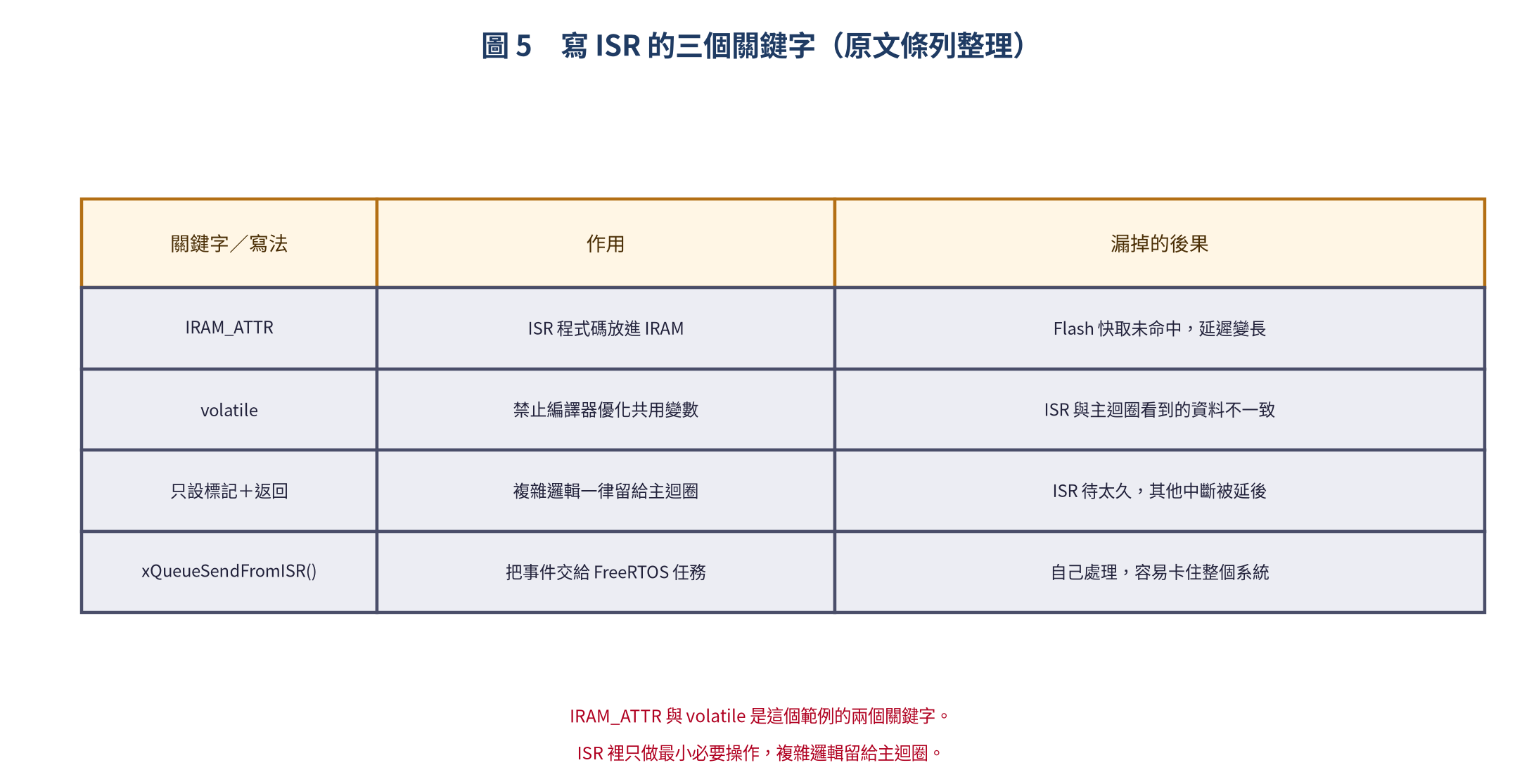

寫 ISR 跟寫一般函式很不一樣。同樣的邏輯放進一般函式沒事，放進 ISR 就可能讓整顆 MCU 看起來像當機。先把三個關鍵字記住：

接著是原文那張「可以做的事／不該做的事」，這張我建議直接背下來：

其中最容易順手寫錯的是 delay()／HAL_Delay() 與 Serial.print()／printf()：它們都不該出現在 ISR 裡，一放進去就會換來一堆莫名其妙的逾時與漏中斷。

按鈕消抖（Debouncing）

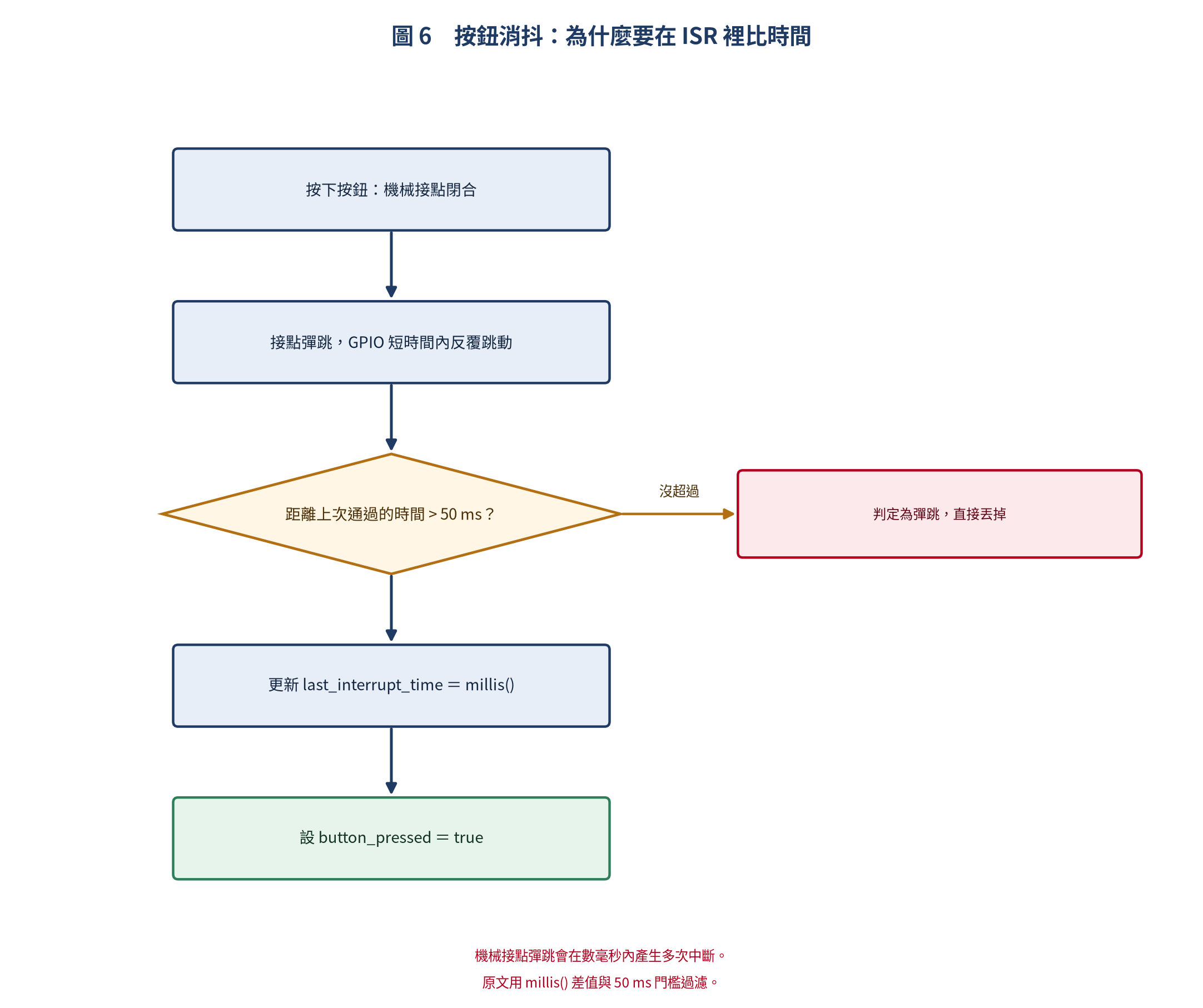

機械式按鈕按下時會有彈跳（Bouncing）現象，GPIO 會在短時間內快速變換，一次按下可能造成多次中斷。

// 軟體消抖範例（ESP32 Arduino）
const int DEBOUNCE_MS = 50;
volatile unsigned long last_interrupt_time = 0;

void IRAM_ATTR debounced_isr() {
    unsigned long now = millis();
    if (now - last_interrupt_time > DEBOUNCE_MS) {
        last_interrupt_time = now;
        button_pressed = true;
    }
}

這個寫法的重點是：判斷與過濾都在 ISR 裡用時間戳完成，事件本身只丟一個旗標給主迴圈。ISR 越短，漏掉中斷的機率就越低。

中斷向量表（Vector Table）

中斷向量表是 MCU 啟動時設定的表格，記錄每個中斷編號對應的 ISR 函式位址。在 ARM Cortex-M 上，Vector Table 通常放在 Flash 開頭。它的設計跟 FIFO 緩衝區類似 —— 都是為了解決生產者（硬體事件）與消費者（CPU）之間的速度匹配問題。

// STM32 預設中斷向量表 (節錄)
//   6        EXTI0_IRQHandler   // ← GPIO PA0 中斷
//   7        EXTI1_IRQHandler   // ← GPIO PA1 中斷
//  23        EXTI9_5_IRQHandler  // ← GPIO 5~9 共享
//  40        EXTI15_10_IRQHandler // ← GPIO 10~15 共享

STM32 的 GPIO 中斷是分組的：PA0～Px0 共享 EXTI0、PA1～Px1 共享 EXTI1 等等，所以同一個 EXTI 編號底下的不同 Port，不能同時拿來做外部中斷。

ESP32 vs STM32 中斷對照表

把兩邊的 API 擺在一起看最清楚：

語法幾乎沒有交集，但要做的事情一模一樣：註冊 ISR、選觸發方式、決定優先級。差別最大的是中斷巢狀 —— ESP32 是有限支援，STM32 的 NVIC 則是完整支援，需要嚴謹的搶佔行為時，STM32 這端會讓你少想很多。

實戰：雙按鈕中斷控制 LED 亮度

把前面學到的接起來：兩個按鈕分別控制 LED 亮度增減。PWM 信號怎麼產生，可以參考 PWM 完整教學。

// ESP32 - 雙按鈕中斷 PWM 控制 LED 亮度
const int BTN_UP   = 0;
const int BTN_DOWN = 4;
const int LED_PIN  = 2;

volatile bool up_pressed = false;
volatile bool down_pressed = false;

void IRAM_ATTR up_isr()   { up_pressed   = true; }
void IRAM_ATTR down_isr() { down_pressed = true; }

int brightness = 128;

void setup() {
    Serial.begin(115200);
    pinMode(BTN_UP,   INPUT_PULLUP);
    pinMode(BTN_DOWN, INPUT_PULLUP);
    attachInterrupt(digitalPinToInterrupt(BTN_UP),   up_isr,   FALLING);
    attachInterrupt(digitalPinToInterrupt(BTN_DOWN), down_isr, FALLING);
    ledcSetup(0, 5000, 8);
    ledcAttachPin(LED_PIN, 0);
    ledcWrite(0, brightness);
}

void loop() {
    if (up_pressed) {
        up_pressed = false;
        brightness = min(brightness + 32, 255);
        ledcWrite(0, brightness);
        Serial.printf("亮度: %d\n", brightness);
    }
    if (down_pressed) {
        down_pressed = false;
        brightness = max(brightness - 32, 0);
        ledcWrite(0, brightness);
    }
    delay(50);
}

注意這段的結構：ISR 只設旗標（up_pressed／down_pressed），ledcWrite() 這種比較重的動作全部留在 loop() 裡，delay(50) 順便當成最陽春的節奏控制。

常見陷阱與除錯技巧

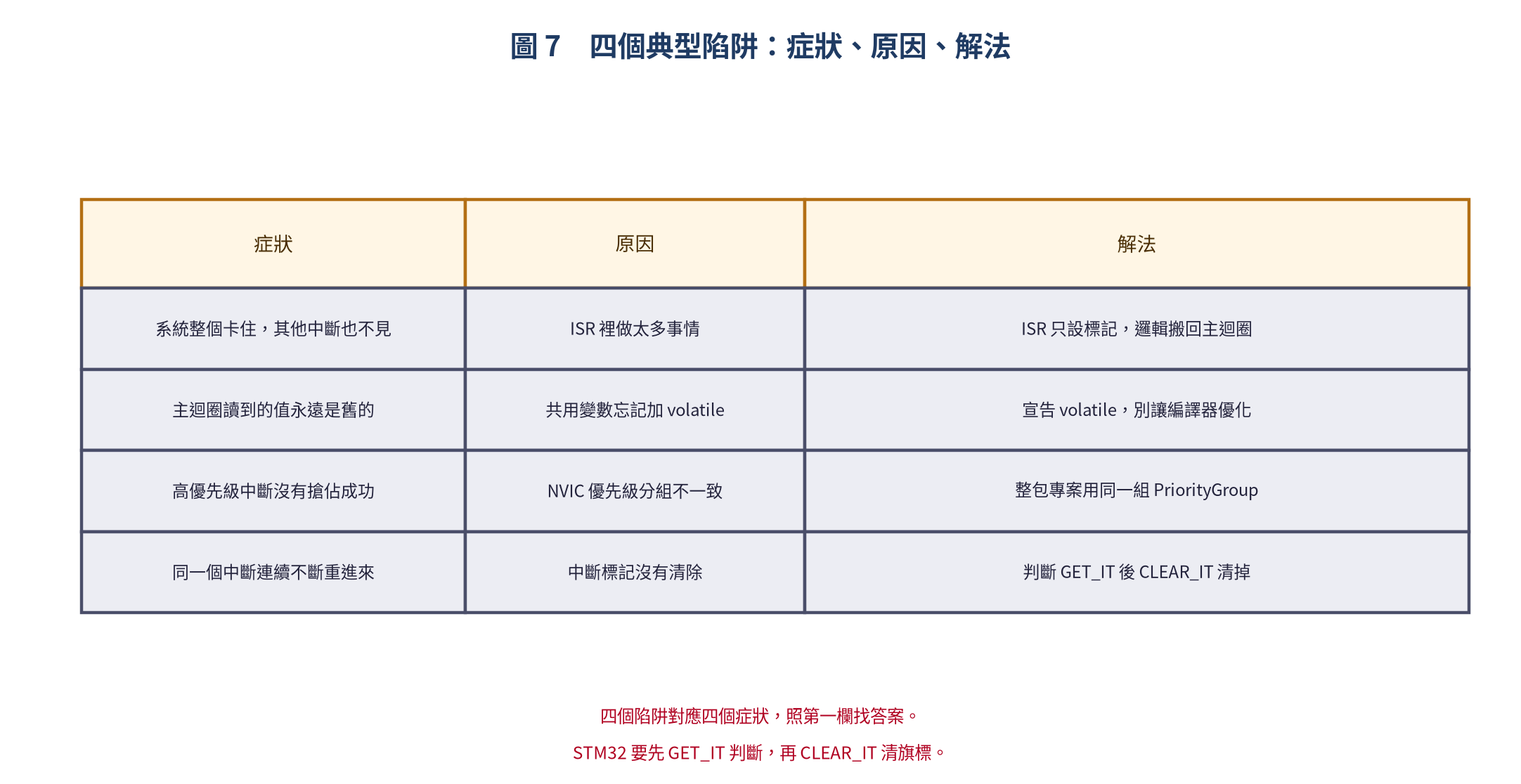

最後把四個最常見的陷阱整理成一張排查表，出問題時照第一欄對號入座就好：

陷阱 1：ISR 中做太多事情

ISR 應該保持極簡 —— 設定一個標記（Flag），然後馬上返回。我自己的判準是：如果 ISR 裡出現迴圈或延遲，那件事就不該待在 ISR 裡。

陷阱 2：忘記 volatile

ISR 與主迴圈／任務共用的全域變數必須加上 volatile。少了它，編譯器會「很聰明」地幫你把讀取優化掉，然後你就會得到一個永遠不會更新的旗標。

陷阱 3：NVIC 優先級分組不一致

STM32 上，整個專案的 NVIC_PriorityGroup 必須一致。混用的結果是優先級看起來設對了，搶佔行為卻完全不是你想的那樣。

陷阱 4：中斷標記未清除

void EXTI0_IRQHandler(void) {
    if (__HAL_GPIO_EXTI_GET_IT(GPIO_PIN_0)) {
        // 處理中斷...
        __HAL_GPIO_EXTI_CLEAR_IT(GPIO_PIN_0);
    }
}

標準寫法就是這樣：先 GET_IT 判斷是不是自己的中斷，處理完再 CLEAR_IT 清掉旗標。少了清除這一步，中斷會一直重進來。

總結

GPIO 外部中斷是嵌入式系統中不可或缺的基礎技術。從 ESP32 的 attachInterrupt()，到 STM32 的 HAL 加 NVIC，語法和 API 都不一樣，但核心概念是一致的：事件由硬體通知、ISR 只做最少的事、複雜的處理留給主迴圈或任務。

把中斷摸熟之後，下一步可以看 Watchdog Timer —— 當系統因為中斷處理異常而卡住時，Watchdog 就是最後一道防線。
