LoRa 長距離通訊完整教學：從 ESP32 + SX1278 到 LoRaWAN 協定實作

LoRa 是什麼？一句話：拿速率換距離，而且換得很兇

如果你只想要「一顆電池撐好幾年、資料送到幾公里外」，那 LoRa 幾乎是標準答案。它是 LPWAN（低功耗廣域網路）裡最紅的技術之一，智慧城市、農業監控、工業感測網路都在用。

先講清楚它的取捨：LoRa 用很低的速率（0.3~50 kbps）換到數公里的距離，同時功耗低到可以撐數年。對一個每分鐘才回報一次溫度的感測器來說，這個速率完全夠用 —— 反正你也不需要用它來看影片。

我自己第一次接觸時最驚訝的不是距離，而是它居然可以在沒有電信商的情況下自己架網路。這件事在後面談到 LoRaWAN 時會變得很關鍵。

LoRa 技術原理：核心是 CSS，不是「低頻訊號」

很多人以為 LoRa 傳得遠是因為頻率低。不是，關鍵是調變方式：CSS（Chirp Spread Spectrum，線性調頻展頻）。

它的做法是把一小段資料攤開到很寬的頻譜上（展頻），代價是速率變慢，好處是抗干擾、抗都卜勒效應。四個你一定要記住的參數：

• Chirp：頻率隨時間線性變化的訊號（往上掃 = up-chirp，往下掃 = down-chirp）
• 展頻增益：訊號攤在寬頻譜上，對抗干擾與都卜勒效應
• SF（Spreading Factor）：展頻因子（7~12），SF 越高 → 距離越遠、速率越慢
• BW（Bandwidth）：頻寬（125／250／500 kHz），BW 越高 → 速率越快、靈敏度越低

這兩個參數的關係可以直接算出來，公式就這三行：

符碼率 Rs = BW / 2^SF
位元率 Rb = SF × Rs × (4 / (4 + CR))

範例（SF=12, BW=125kHz, CR=1）：
Rs = 125000 / 4096 ≈ 30.5 symbols/s
Rb = 12 × 30.5 × 0.8 ≈ 293 bps

看到那個 293 bps 了嗎？SF12 加上 125 kHz，速率就是這麼低。但換來的是最遠的距離 —— 這筆交易划不划算是你自己決定的。

LoRa 封包格式：前導碼在幫你「對時脈」

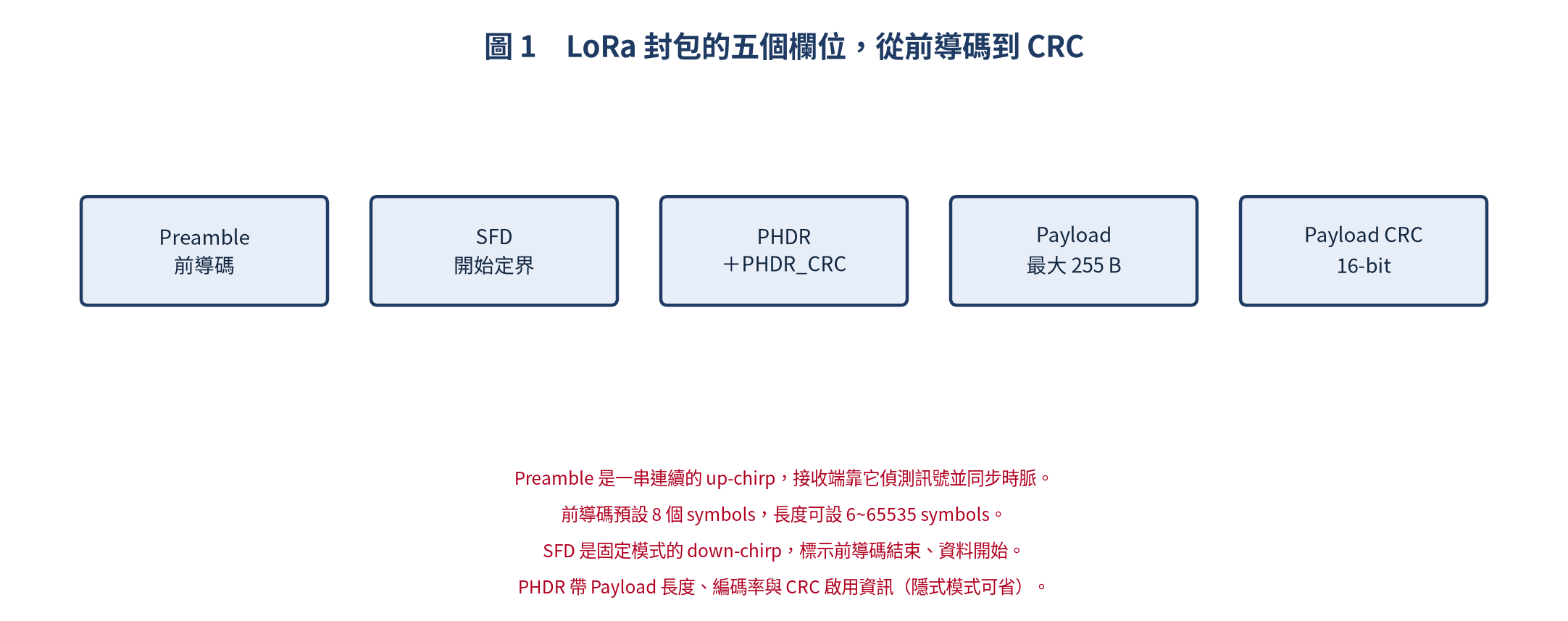

封包長得像這樣，五段各司其職：

整串資料裡，最容易被忽略但最重要的是 Preamble（前導碼）：它是一串連續的 up-chirp，接收端靠它偵測「有訊號來了」並且同步時脈。前導碼預設 8 個 symbols（長度可設 6~65535）。

接著 SFD 用一個固定模式的 down-chirp 宣告「前導碼結束、資料開始」。後面才是 PHDR ＋ PHDR_CRC（帶 Payload 長度、編碼率、CRC 是否啟用）、Payload（最大 255 bytes）與 Payload CRC（16-bit 錯誤檢測）。

實務上我會這樣看：PHDR 只有隱式模式才能省掉，而省掉它你就得自己保證兩邊參數完全一致 —— 除非你在壓那幾個 byte，不然別自找麻煩。

LoRaWAN 通訊協定：LoRa 是實體層，LoRaWAN 才是規矩

這裡一定要分清楚：LoRa 只是調變技術（實體層），LoRaWAN 是蓋在它上面的 MAC 層協定，由 LoRa Alliance 標準化。你自己拿兩顆 SX1278 對傳叫做「LoRa 點對點」，那不叫 LoRaWAN。

裝置類型

LoRaWAN 把裝置分成三類，差別只有一件事：什麼時候醒著聽下行。

實務上九成的感測器都是 Class A：送完上行資料 → 開 RX1（上行後 1 秒）和 RX2（2 秒）兩個視窗 → 收完就回睡眠。它的下載反應慢，但省電到極致。如果你的應用需要「伺服器隨時叫你」，那你要付的代價就是電。

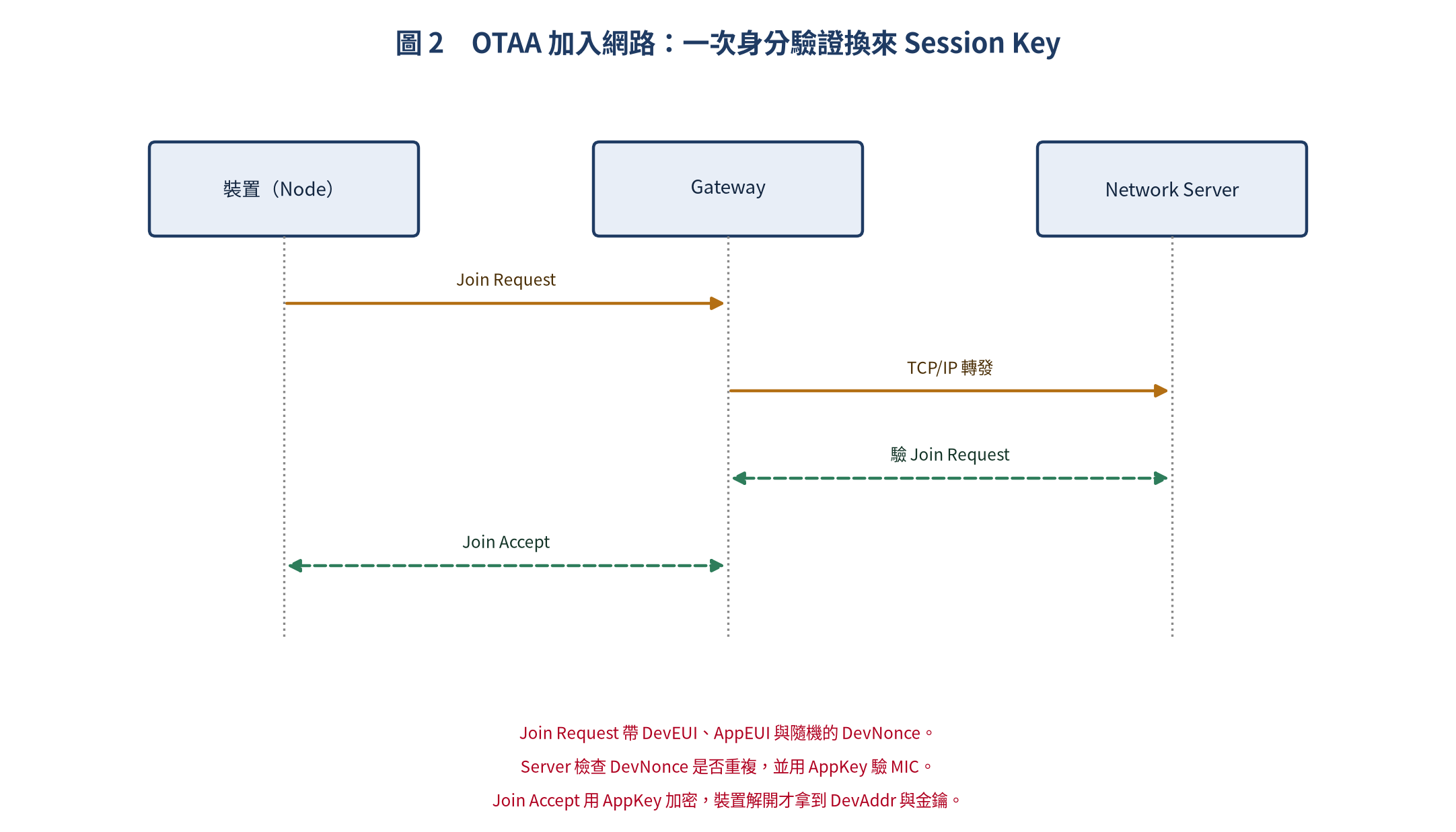

OTAA 啟用流程

裝置要加入網路有兩種方式：OTAA（Over-The-Air Activation）和 ABP（Activation By Personalization）。沒有懸念，用 OTAA —— ABP 是把 Session Key 直接寫死在程式裡，裝置遺失或被複製就是安全問題，而且換金鑰得一台一台重燒。

流程拆開來看是這樣：

1. Join Request：裝置廣播，內容包含 DevEUI（裝置唯一 ID）、AppEUI（應用唯一 ID）與 DevNonce（隨機數）
2. Gateway 轉發：LoRa Gateway 收到後，透過 TCP/IP 轉發給 Network Server
3. Network Server 驗證：檢查 DevNonce 是否重複，並用 AppKey 計算 MIC 驗證完整性
4. Join Accept：Server 回傳 AppNonce、NetID、DevAddr 與 RX 參數，並用 AppKey 加密
5. 裝置解密：裝置用 AppKey 解開 Join Accept，取得 DevAddr 與 Session Keys（NwkSKey ＋ AppSKey）

DevNonce 那個「不能重複」的規則很容易踩：如果你每次重開機都拿到同一組 DevNonce，Server 會直接拒絕你。所以別把 DevNonce 寫死，也別在重開機後從頭數。

ESP32 + SX1278 硬體接線：八條線，照著接就好

幾個我會特別提醒的地方：DIO0 接 GPIO 2 當中斷源，這樣封包收完它會直接通知你，不用在 loop 裡一直問「收到了沒」。另外 3.3V 那條線不能省 —— SX1278 發射瞬間的電流會超過 100 mA，用開發板上的 LDO 硬撐，很容易遇到「近距離正常、一加大功率就重置」的怪現象。

Arduino 程式碼：LoRa 點對點通訊

用 LoRa.h 函式庫（底層就是 SX1278），這是最短的兩個範例。先看發送端：

// ESP32 LoRa 發送端（Sender）
#include
#include

// SPI 腳位定義（ESP32 預設 VSPI）
#define SS    5
#define RST   14
#define DIO0  2

void setup() {
    Serial.begin(115200);

    LoRa.setPins(SS, RST, DIO0);

    if (!LoRa.begin(915E6)) {  // 頻率：915 MHz（北美）/ 868 MHz（歐盟）/ 923 MHz（亞洲）
        Serial.println("LoRa 初始化失敗");
        while (1);
    }

    LoRa.setSpreadingFactor(12);    // SF12：最遠距離
    LoRa.setSignalBandwidth(125E3); // BW 125 kHz
    LoRa.setCodingRate4(5);         // CR = 4/5
    LoRa.setTxPower(20);            // 發射功率 20 dBm（最大值）

    Serial.println("LoRa Sender 啟動");
}

void loop() {
    float temp = 25.0 + random(-50, 50) / 10.0;
    float hum  = 60.0 + random(-30, 30) / 10.0;

    LoRa.beginPacket();
    LoRa.print("TEMP:");
    LoRa.print(temp, 1);
    LoRa.print(",HUM:");
    LoRa.print(hum, 1);
    LoRa.endPacket();

    Serial.printf("已發送：T=%.1f H=%.1f\n", temp, hum);
    delay(60000);  // 每分鐘發送一次
}

設定那幾行值得多看一眼：SF12 ＋ BW 125 kHz ＋ CR 4/5 ＋ 20 dBm，這是「最遠距離」的組合，代價就是速率慢、空傳時間長（下一節會算給你看）。

然後是接收端 —— 重點是它會回報 RSSI 與 SNR，這兩個數字是你在調天線跟判斷距離時唯一的依據：

// ESP32 LoRa 接收端（Receiver）
#include

void setup() {
    Serial.begin(115200);
    LoRa.setPins(5, 14, 2);

    if (!LoRa.begin(915E6)) {
        Serial.println("LoRa 初始化失敗");
        while (1);
    }

    LoRa.setSpreadingFactor(12);
    LoRa.setSignalBandwidth(125E3);
    LoRa.setCodingRate4(5);

    Serial.println("LoRa Receiver 啟動，等待資料...");
}

void loop() {
    int packetSize = LoRa.parsePacket();
    if (packetSize) {
        String data = "";
        while (LoRa.available()) {
            data += (char)LoRa.read();
        }

        int rssi = LoRa.packetRssi();
        float snr = LoRa.packetSnr();

        Serial.printf("收到: %s | RSSI: %d dBm | SNR: %.1f dB\n",
                      data.c_str(), rssi, snr);
    }
}

使用 LoRaWAN 協定（MCCI LoRaWAN Library）

如果你想接 TTN 或 ChirpStack，就得走 LoRaWAN，程式碼會變成事件驅動的寫法：

// ESP32 LoRaWAN Class A 範例（MCCI LoRaWAN 函式庫）
#include
#include <hal/hal.h>
#include

// OTTA 憑證（來自 TTN Console）
static const u1_t PROGMEM APPEUI[8]  = { 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 };
static const u1_t PROGMEM DEVEUI[8]  = { 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 };
static const u1_t PROGMEM APPKEY[16] = { 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
                                          0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 };

void os_getArtEui (u1_t* buf) { memcpy_P(buf, APPEUI, 8); }
void os_getDevEui (u1_t* buf) { memcpy_P(buf, DEVEUI, 8); }
void os_getDevKey (u1_t* buf) { memcpy_P(buf, APPKEY, 16); }

// SPI 腳位
const lmic_pinmap lmic_pins = {
    .nss = 5,
    .rxtx = LMIC_UNUSED_PIN,
    .rst = 14,
    .dio = {2, LMIC_UNUSED_PIN, LMIC_UNUSED_PIN},
};

static uint8_t txData[] = "Hello LoRaWAN!";
static osjob_t sendjob;

void do_send(osjob_t* j) {
    if (LMIC.opmode & OP_TXRXPEND) {
        Serial.println("上一個傳送還未完成");
    } else {
        LMIC_setTxData2(1, txData, sizeof(txData)-1, 0);
        Serial.println("傳送中...");
    }
    os_setTimedCallback(&sendjob, os_getTime() + sec2osticks(60), do_send);
}

void onEvent(ev_t ev) {
    switch (ev) {
        case EV_JOINED:
            Serial.println("已加入 LoRaWAN 網路");
            LMIC_setLinkCheckMode(0);
            break;
        case EV_TXCOMPLETE:
            Serial.println("傳送完成");
            if (LMIC.dataLen) {
                Serial.printf("收到下行: %s\n", LMIC.frame + LMIC.dataBeg);
            }
            break;
        default:
            break;
    }
}

void setup() {
    Serial.begin(115200);
    LMIC_reset();
    LMIC_startJoining();
    do_send(&sendjob);
}

void loop() {
    os_runloop_once();
}

這段跟前面的差別不只是「換一套函式庫」：LoRaWAN 把「什麼時候可以發送」的決定權交給了 LMIC 與伺服器。你的工作變成處理事件（EV_JOINED、EV_TXCOMPLETE），而不是自己數 delay。一開始會覺得彆扭，但這正是它能跟別人的網路共存的理由。

LoRa 參數調校指南：這三個場景選一個就好

參數不用背，記住「距離、速率、空傳時間是同一件事的三個面」就夠了：

我自己調參數的順序是：先決定要多遠，再決定要多快，最後才看空傳時間。極遠距離那組的 51 bytes 要佔掉 2.3 秒的無線電時間，這在佔空比有法規限制的地區（例如歐盟的 1%）會非常痛。

天線設計注意事項：這是最容易被當成「玄學」的一段

先講結論：天線是類比電路，不是插上去就會動的零件。幾個關鍵：

• 匹配阻抗：SX1278 輸出阻抗 50Ω，天線也必須是 50Ω，不匹配就是功率反射
• 天線長度：λ/4 單極天線最簡單（915 MHz → 約 8.2 cm，868 MHz → 約 8.6 cm）
• 地平面：單極天線需要接地平面，PCB 上要預留足夠面積
• SWR 測試：用網路分析儀調整匹配網路（L／C 元件），不要憑感覺換電容
• 法規限制：各國對 ISM 頻段的發射功率規定不同（台灣 915 MHz ≤ 1W EIRP）

我個人的看法是：花在 SWR 上的時間，報酬率遠高於換一顆更貴的模組。天線沒調好，你在軟體上怎麼調參數都是在補洞。

LoRa vs 其他 IoT 通訊技術

選技術之前，先把這個對照表看一遍：

我的選型順序是：先看範圍，再看資料速率，最後問「我要不要自己顧這個網路」。LoRa 的位置很明確 —— 免費頻段加自建 Gateway，代價是速率低、而且你得自己維運。要雙向又懶得顧網路，那 NB-IoT 走電信商更省事，只是成本高。

實務經驗：LoRa 通訊距離測試

參數講再多，不如實際量一次。下面這段程式就是持續發送測試封包，並把 RSSI 印出來：

// LoRa 距離測試 — 持續發送 RSSI 封包
void loop() {
    LoRa.beginPacket();
    LoRa.print("RSSI_TEST");
    LoRa.endPacket();

    delay(5000);

    // 每秒檢查是否收到回應
    if (LoRa.parsePacket()) {
        Serial.printf("收到回應 | RSSI: %d SNR: %.1f\n",
                      LoRa.packetRssi(), LoRa.packetSnr());
    }
}

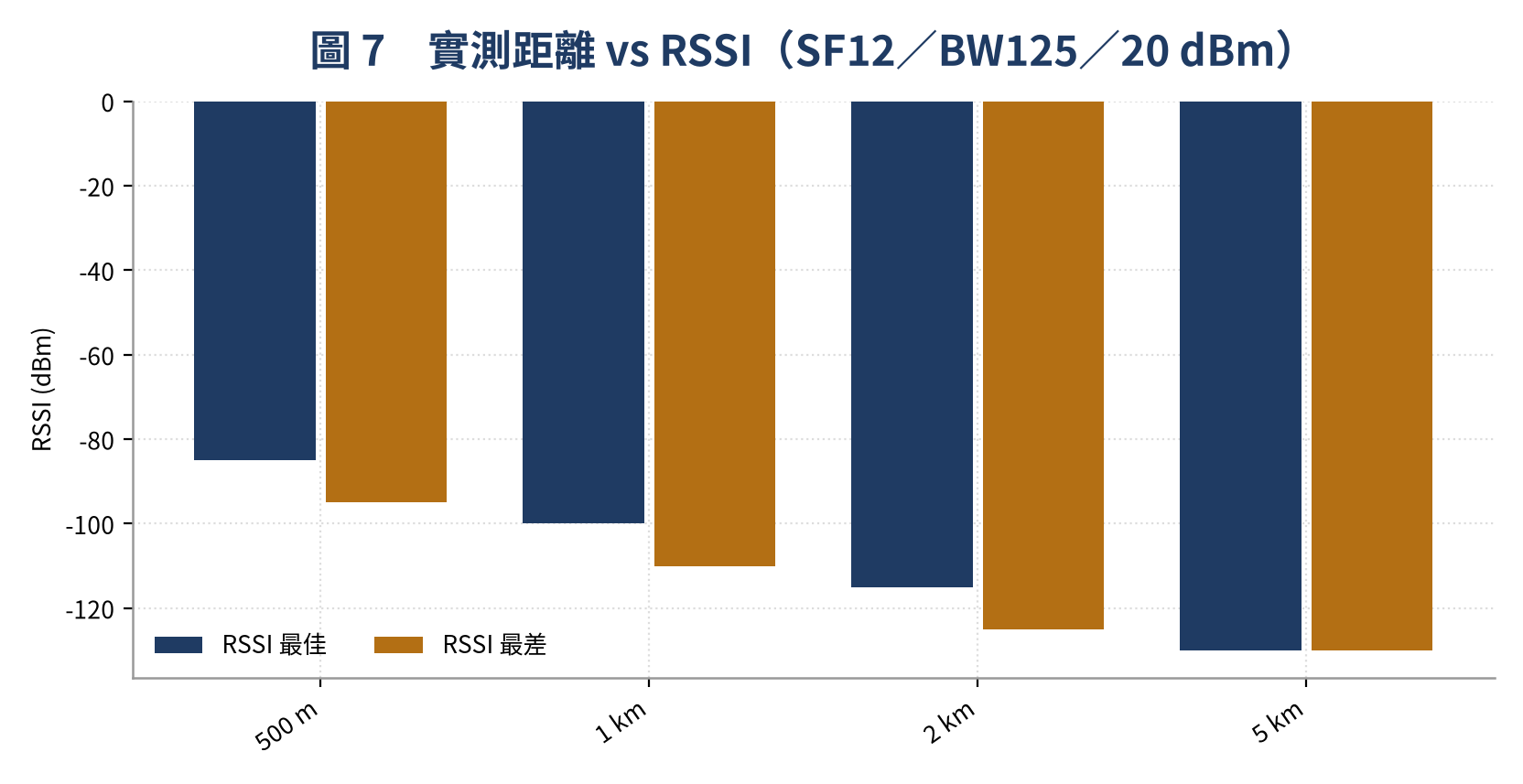

實測條件：SF12、BW125、20 dBm、空曠環境。結果長這樣：

• 500m：RSSI -85~-95 dBm，SNR 8~12 dB（穩定連線）
• 1km：RSSI -100~-110 dBm，SNR 5~8 dB（偶爾掉封包）
• 2km：RSSI -115~-125 dBm，SNR 0~3 dB（需重傳機制）
• 5km：RSSI -130 dBm 以下，僅視距可見時可收到

這張圖給我的結論是：500 公尺到 2 公里之間，才是 LoRa 真正好用的區間。超過 2 公里，SNR 已經掉到 0~3 dB，你必須在協定層加上重傳與確認機制；5 公里那種數字是「視距可見 ＋ 天線調好」才成立的實驗室成績，市區不要當常態。

總結

LoRa 用極低功耗換到數公里通訊距離，配合 ESP32 ＋ SX1278，從點對點到 LoRaWAN 都有一條完整的實作路徑。整篇的重點收斂成四句：

• 原理：CSS 展頻，SF 越高越遠越慢，BW 越高越快越不靈敏
• 協定：LoRa 是實體層，LoRaWAN 是 MAC 層；用 OTAA，裝置用 Class A
• 調校：先決定距離，再決定速率，最後才看空傳時間與佔空比
• 硬體：3.3V 要夠力、DIO0 接中斷、天線一定要匹配 50Ω

如果你只是要玩點對點通訊，LoRa.h 半天就能上手；要正式部署，直接上 MCCI LoRaWAN ＋ TTN／ChirpStack，別自己發明輪詢機制。剩下的，就交給天線了。
