ESP32 紅外線遙控 IR Remote 完整教學：NEC 協定解碼與 RMT 硬體實作

先搞懂：紅外線遙控到底在傳什麼

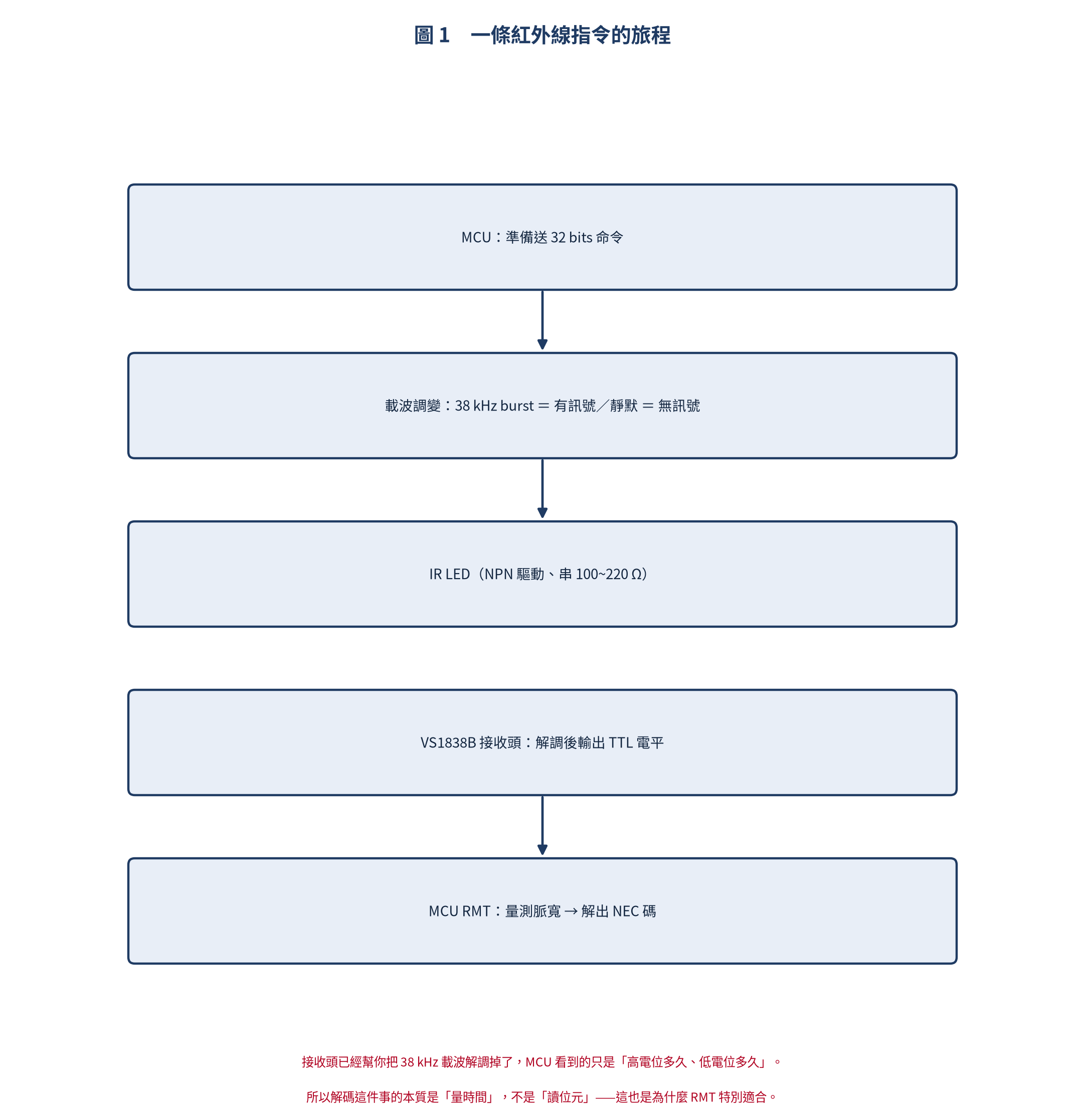

很多人第一次拆紅外線遙控器會嚇一跳：裡面居然沒有什麼神奇的晶片，就是一顆紅外線 LED、一顆按鍵矩陣、一顆小小的驅動 IC。它傳出去的也不是「編碼過的資料」那麼玄，就只是一串會閃的紅外線。

而閃的方式有幾個關鍵：

• 載波（Carrier）：38 kHz 方波（duty cycle 約 1/3），LED 以此頻率快速閃爍
• 調變：載波「存在」（burst）代表有訊號，載波「停止」代表沒訊號
• 協定：不同廠商有不同協定（NEC、Sony、RC-5、RC-6），最常見的是 NEC
• 接收端：整合式接收頭（如 VS1838B）會把 38 kHz 載波解調掉，輸出乾淨的 TTL 電平

最後那一點很重要：接收頭已經幫你把載波處理掉了。所以 MCU 看到的只是「高電位多久、低電位多久」—— 解碼這件事的本質是「量時間」，不是「讀位元」。

NEC 協定完全解析

NEC 是市面上最常見的紅外線協定，也是最好懂的。它的設計邏輯是：一個很長的引導碼開頭，然後 32 bits 的資料，每個欄位後面都跟著自己的反相。

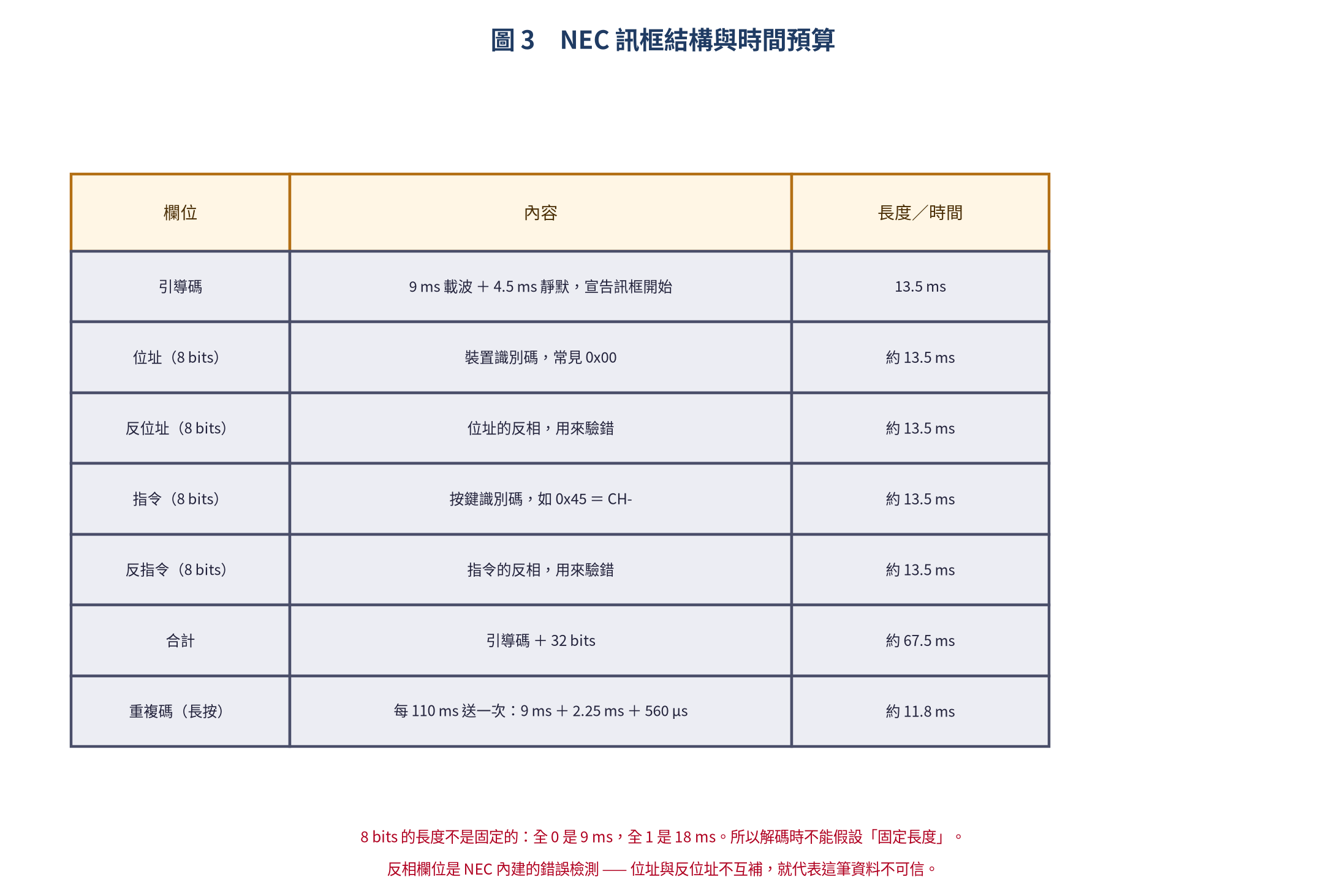

引導碼是 9 ms 載波 ＋ 4.5 ms 靜默，總共 13.5 ms —— 這個超長的開頭就是「訊框開始了」的訊號，接收端只要看到這種長度的組合就知道要開始收。

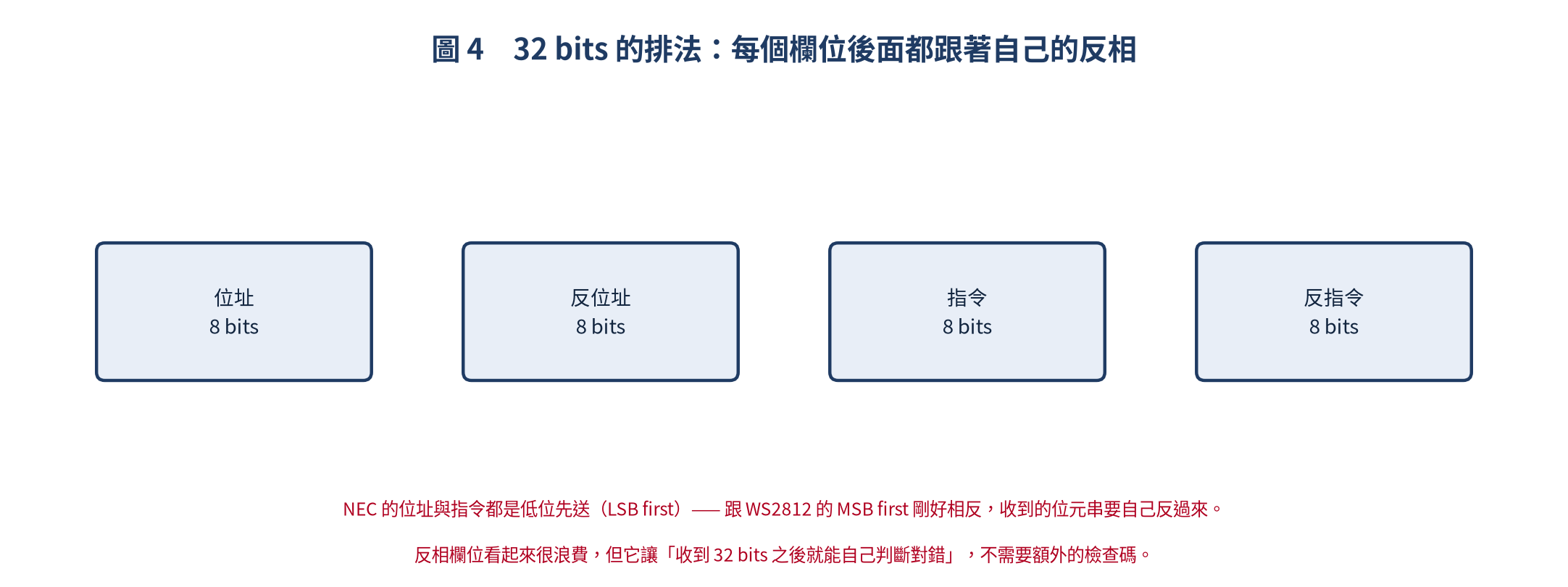

接著的 32 bits 分成四個欄位：位址、反位址、指令、反指令。反相欄位不是冗餘，它是 NEC 內建的錯誤檢測 —— 位址與反位址必須互補，否則這筆資料就是不可信。

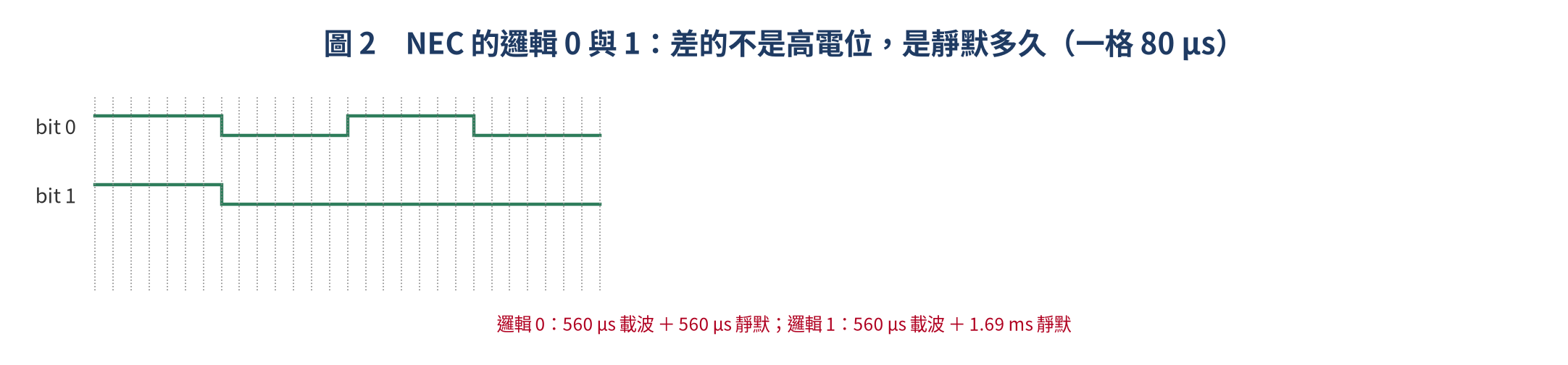

位元怎麼分辨？跟 WS2812 剛好相反，NEC 的位元高電位長度都一樣（560 µs），差別在靜默多久：

所以解碼時量的其實是「低電位持續時間」：大約 560 µs 就是 0，大約 1.69 ms 就是 1。這件事直接決定了硬體需求 —— 你需要一個能量到微秒級時間的東西，這正是 RMT 的專長。

ESP32 RMT：把「量時間」交給硬體

RMT 本來是為了紅外線遙控設計的，所以拿它來解 NEC 算是回到本業。它的能力剛好對上需求：

• 8 個通道，可任意映射到 GPIO
• 發送模式：硬體自動輸出整串脈衝，CPU 可以同時做別的事
• 接收模式：硬體自動量測每個脈衝寬度，直接寫進 RAM
• 解析度 12.5 ns（80 MHz 不分頻），遠比 NEC 需要的精度高
• 每次最多 256 組脈衝，對 NEC 的 32 bits 綽綽有餘

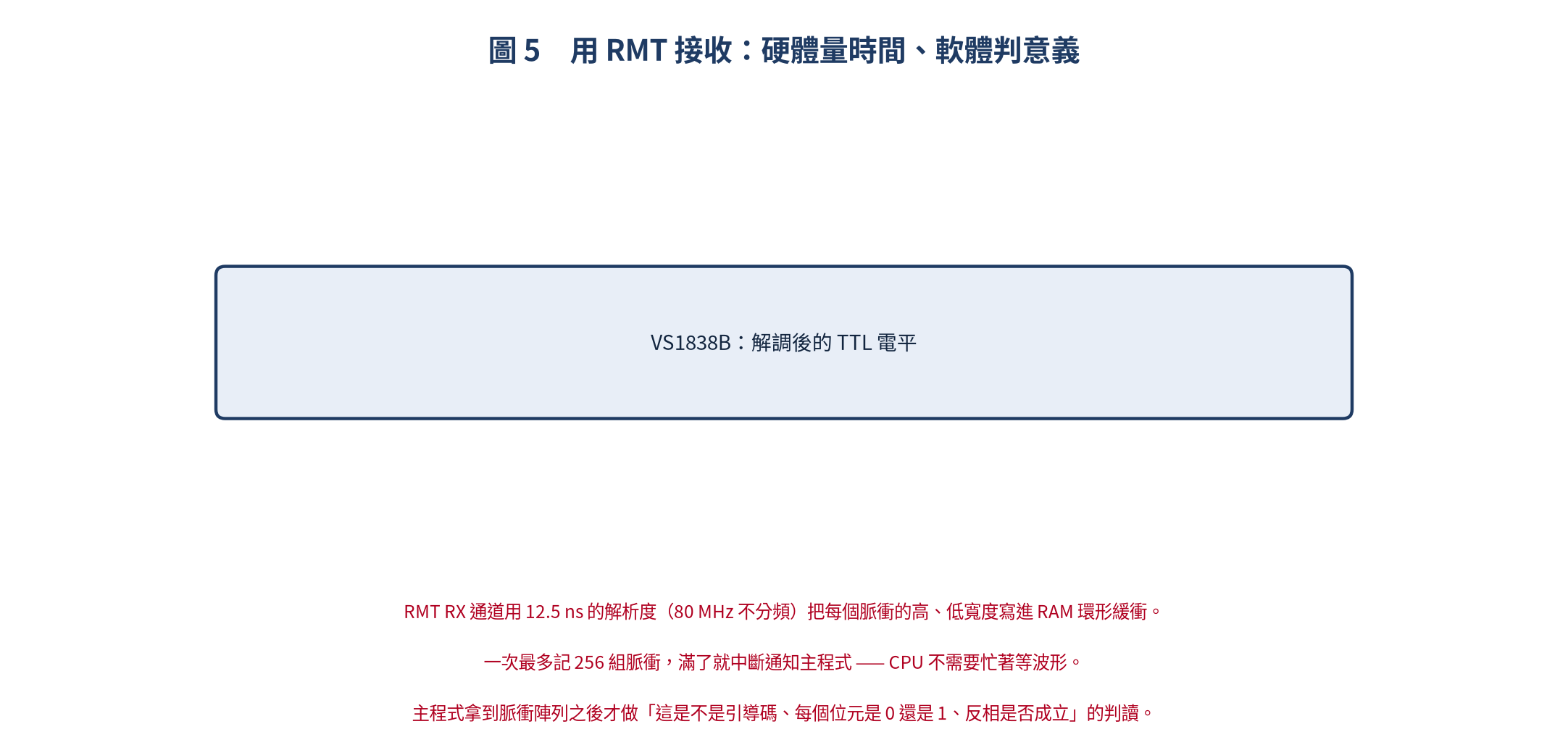

流程是這樣：接收頭把解調後的電平送進 RMT，RMT 把每個高／低電位的長度寫進環形緩衝，滿了之後中斷通知主程式；主程式拿到的是一整串數字，再自己判斷「這是不是引導碼、這一位是 0 還是 1」。

換句話說：硬體負責「量」，軟體負責「判」。這個分工讓 CPU 完全不必忙著等波形 —— 這也是軟體輪詢做不到的事。

接收實作一：用 RMT 原生解碼 NEC

這是「自己動手」的版本：設定 RMT 接收通道，讀回脈衝陣列，然後手工判斷引導碼與每個位元。程式碼看起來長，但邏輯很直白。

// ESP32 RMT IR 接收 — NEC 協定解碼
#include <driver/rmt.h>
#include   // 或使用 Arduino IRremote 函式庫

#define IR_RX_PIN   15   // RMT 通道 0 → GPIO 15
#define RMT_RX_CH   0

// NEC 協定解碼結果
typedef struct {
    uint16_t address;
    uint16_t command;
    bool     repeat;
} nec_decode_t;

// RMT 接收配置
rmt_config_t rmt_rx = {
    .rmt_mode = RMT_MODE_RX,
    .channel  = (rmt_channel_t)RMT_RX_CH,
    .gpio_num = (gpio_num_t)IR_RX_PIN,
    .clk_div  = 80,  // 80MHz / 80 = 1MHz → 1μs 解析度
    .mem_block_num = 1,
    .rx_config = {
        .idle_threshold = 10000,  // 10ms 無訊號視為空閒
        .filter_ticks_thresh = 100,  // 濾除 < 100μs 的雜訊
        .filter_en = true,
    }
};

// NEC 協定解碼
bool decodeNEC(rmt_item32_t* items, size_t len, nec_decode_t* result) {
    if (len < 34) return false; // Leader(2) + 32 bits // 檢查 Leader code (9ms HIGH + 4.5ms LOW) if (abs((int)items[0].duration0 - 9000) > 1000) return false;
    if (abs((int)items[0].duration1 - 4500) > 1000) return false;

    // 檢查是否為重複碼
    if (len == 2 && abs((int)items[0].duration0 - 9000) < 1000 &&
        abs((int)items[0].duration1 - 2250) < 500) { result->repeat = true;
        return true;
    }

    // 解碼 32 bits (items[1] ~ items[32])
    uint32_t code = 0;
    for (int i = 0; i < 32; i++) { code >>= 1;
        if (items[i+1].duration1 > 1000) {  // > 1ms = logic '1'
            code |= 0x80000000;
        }
    }

    result->address = (code >> 24) & 0xFF;
    result->command = (code >> 8) & 0xFF;
    result->repeat = false;
    return true;
}

void setup() {
    Serial.begin(115200);

    // 安裝 RMT 接收
    rmt_config(&rmt_rx);
    rmt_driver_install((rmt_channel_t)RMT_RX_CH, 1000, 0);

    Serial.println("IR 接收器就緒，等待紅外線訊號...");
}

void loop() {
    RingbufHandle_t rb = NULL;
    rmt_get_ringbuf_handle((rmt_channel_t)RMT_RX_CH, &rb);

    size_t len = 0;
    rmt_item32_t* items = (rmt_item32_t*)xRingbufferReceive(rb, &len, portMAX_DELAY);

    if (items && len > 0) {
        nec_decode_t result = {0};
        if (decodeNEC(items, len / sizeof(rmt_item32_t), &result)) {
            if (result.repeat) {
                Serial.println("重複碼 (按鍵持續按住)");
            } else {
                Serial.printf("NEC 解碼成功 | 位址: 0x%02X | 命令: 0x%02X\n",
                              result.address, result.command);
            }
        }
        vRingbufferReturnItem(rb, (void*)items);
    }
}

寫這個版本最大的收穫是：你會真的看懂 NEC 的每個位元是怎麼被「量」出來的，而不是把 decode 當黑盒子用。

接收實作二：用 IRremote 函式庫

如果你的目標只是「讀到按鍵碼」，那就別自己寫了。IRremote 這類函式庫已經把傳輸層包好，連協議判斷都幫你做：

// ESP32 IR 接收 — 使用 IRremote 函式庫
#include

#define IR_RX_PIN 15
IRrecv irrecv(IR_RX_PIN);
decode_results results;

void setup() {
    Serial.begin(115200);
    irrecv.enableIRIn();
    Serial.println("IRremote 就緒，按下遙控器...");
}

void loop() {
    if (irrecv.decode(&results)) {
        Serial.printf("協定: %s | 值: 0x%08X | 位元數: %d\n",
                      results.decode_type == NEC ? "NEC" :
                      results.decode_type == SONY ? "SONY" :
                      results.decode_type == PANASONIC ? "PANASONIC" :
                      results.decode_type == RC5 ? "RC5" :
                      results.decode_type == RC6 ? "RC6" : "UNKNOWN",
                      results.value,
                      results.bits);
        irrecv.resume();
    }
}

代價是你得接受它的取捨：它底層可能用中斷或輪詢而不是 RMT，遇到忙碌的系統（例如同時跑 WiFi）就可能漏碼。原型用函式庫，產品自己寫 RMT，這是很常見的分工。

發送實作一：用 IRremote 模擬遙控器

發送比接收單純 —— 你要做的只是「複製遙控器會發的那串脈衝」：

// ESP32 IR 發送 — 使用 IRremote 函式庫
#include

#define IR_TX_PIN 4
IRsend irsend(IR_TX_PIN);

// NEC 命令對照表（以電視為例）
#define NEC_CH_MINUS   0x45
#define NEC_CH         0x46
#define NEC_CH_PLUS    0x47
#define NEC_VOL_DOWN   0x15
#define NEC_VOL_UP     0x16
#define NEC_MUTE       0x0D
#define NEC_POWER      0x44
#define NEC_INPUT      0x40

void setup() {
    Serial.begin(115200);
    irsend.begin();
    Serial.println("IR 發送器就緒");
}

void loop() {
    if (Serial.available()) {
        char c = Serial.read();
        switch (c) {
            case 'v': irsend.sendNEC(NEC_VOL_UP, 32);   break;
            case 'V': irsend.sendNEC(NEC_VOL_DOWN, 32); break;
            case 'm': irsend.sendNEC(NEC_MUTE, 32);     break;
            case 'p': irsend.sendNEC(NEC_POWER, 32);    break;
            case '0'...'9':
                // 以 CH+ 範例，實際需查遙控器編碼
                irsend.sendNEC(NEC_CH, 32);
                break;
        }
    }
}

這裡最容易被忽略的是載波頻率必須跟接收頭匹配（多數是 38 kHz）。頻率不對，接收頭就當作沒看到，你會覺得「程式明明有跑，冷氣就是不理我」。

發送實作二：RMT 原生發送

要精確控制脈衝、或者要送一些函式庫不支援的冷門協定，就得自己組脈衝序列：

// ESP32 RMT 原生發送 — 自行組裝 NEC 脈衝
#include <driver/rmt.h>

#define IR_TX_PIN   4
#define RMT_TX_CH   1

rmt_item32_t necItems[34];  // Leader(2) + 32 bits

void buildNECFrame(uint16_t addr, uint16_t cmd, rmt_item32_t* items) {
    // Leader code: 9ms HIGH + 4.5ms LOW
    items[0].duration0 = 9000;
    items[0].level0 = 1;
    items[0].duration1 = 4500;
    items[0].level1 = 0;

    // 32 bits data
    uint32_t code = addr | ((uint32_t)~addr << 8) | (cmd << 16) | ((uint32_t)~cmd << 24);
    for (int i = 0; i < 32; i++) {
        items[i+1].duration0 = 560;
        items[i+1].level0 = 1;
        if (code & (1 << 31)) {
            items[i+1].duration1 = 1690;  // logic '1'
        } else {
            items[i+1].duration1 = 560;   // logic '0'
        }
        items[i+1].level1 = 0;
        code <<= 1;
    }
}

void setup() {
    rmt_config_t rmt_tx = {
        .rmt_mode = RMT_MODE_TX,
        .channel  = (rmt_channel_t)RMT_TX_CH,
        .gpio_num = (gpio_num_t)IR_TX_PIN,
        .clk_div  = 80,
        .mem_block_num = 1,
        .tx_config = {
            .carrier_freq_hz = 38000,  // 38kHz 載波
            .carrier_level = 1,
            .carrier_en = true,         // 自動產生 38kHz 載波！
            .idle_level = 0,
            .loop_en = false,
        }
    };
    rmt_config(&rmt_tx);
    rmt_driver_install((rmt_channel_t)RMT_TX_CH, 0, 0);
}

void sendNEC(uint16_t addr, uint16_t cmd) {
    buildNECFrame(addr, cmd, necItems);
    rmt_write_items((rmt_channel_t)RMT_TX_CH, necItems, 34, true);
    Serial.printf("已發送 NEC: 0x%02X 0x%02X\n", addr, cmd);
}

自己組的好處是完全掌控時序與長度，也能做出「把學到的碼再原樣發出去」這種學習型遙控器的核心功能。

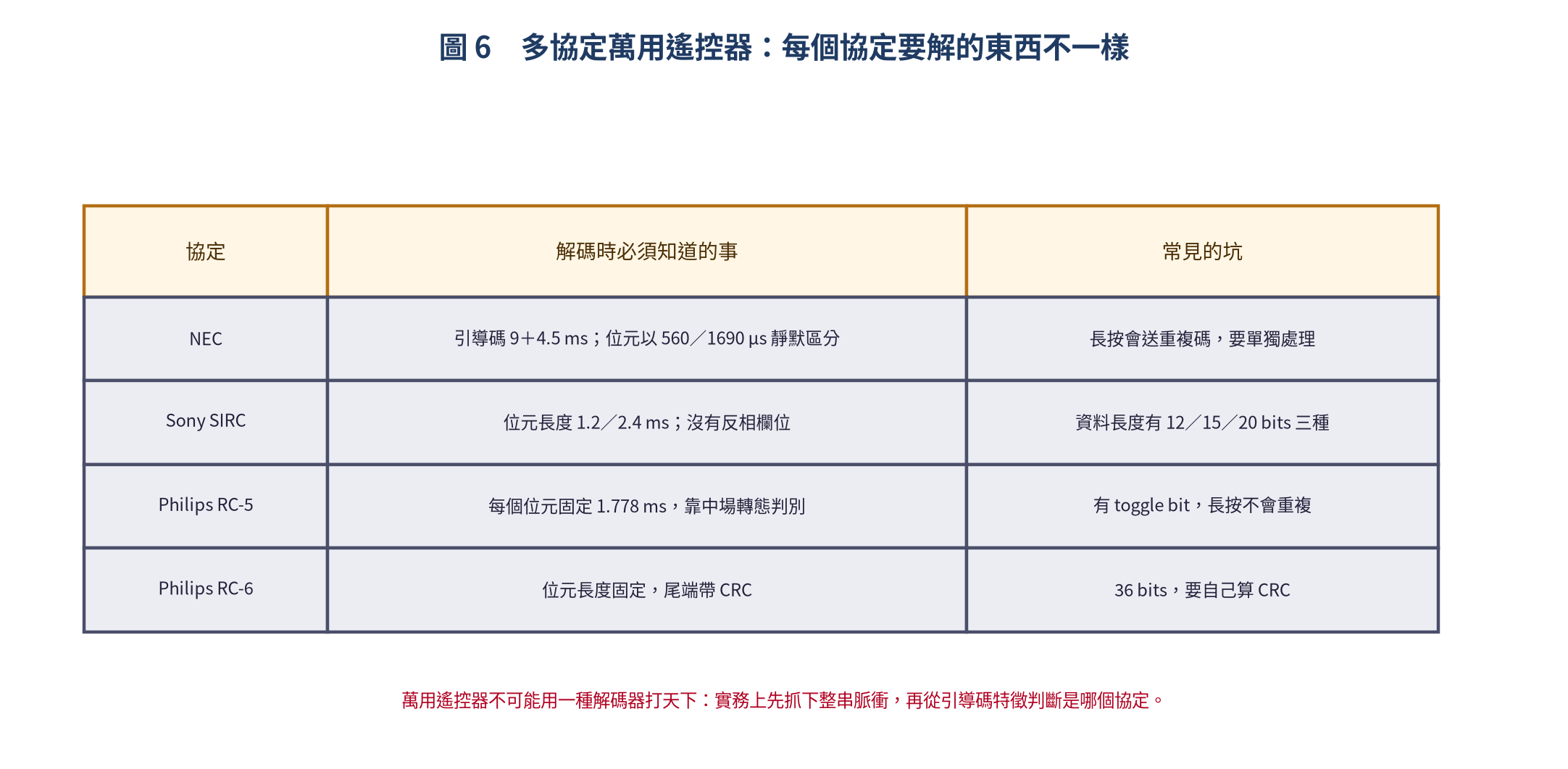

各家協定比一比

NEC 不是唯一，但它的設計（引導碼 ＋ 反相驗證）幾乎是最好解的一種。下表把常見的幾個放一起看：

看完這張表大概就能理解：「一個遙控器打天下」有多難。載波從 36 到 40 kHz、位元長度從 444 µs 到 2.4 ms、錯誤檢測方式每家都不一樣。

多協定萬用遙控器怎麼做

實務上的做法不是「寫四個解碼器」，而是先把脈衝序列抓下來，再從特徵判斷是哪個協定：引導碼長度是 9 ms 就猜 NEC，是 2.4 ms 就猜 Sony，沒有引導碼但位元固定長度就猜 RC-5。判斷完再套對應的解碼規則。

// ESP32 萬用遙控器 — 學習 + 發送
#include
#include

這段的核心其實是「學習」：收到一組新碼就存起來，之後可以原樣重發。比起硬編各家協定，這種做法在面對雜牌家電時實用得多。

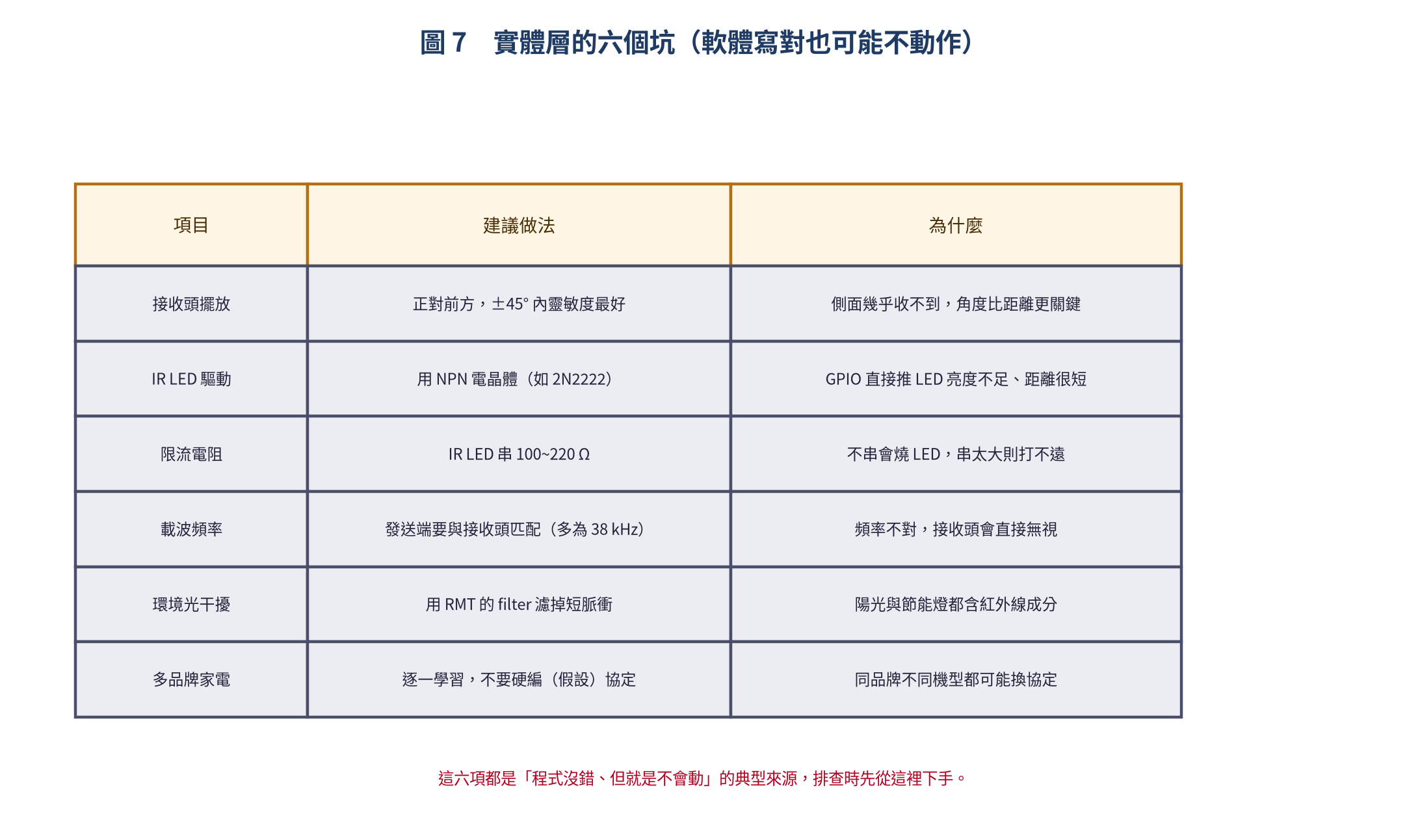

實務上的六個坑

程式寫對了，還是可能完全不動作。這些坑幾乎都在實體層：

其中我認為最容易被忽略的是接收頭的角度。它的靈敏度集中在正前方大約 ±45°，側面幾乎收不到；很多人以為是程式問題，其實只是接收頭轉了 90 度。

總結

紅外線遙控看起來是很舊的技術，但它是個很好的練習題：

• 調變：38 kHz 載波 ＋ burst 有無 ＝ 最基本的 OOK
• 時間編碼：位元不是看電壓高低，而是看持續時間
• 錯誤檢測：NEC 用反相欄位，RC-6 用 CRC
• 硬體加速：用 RMT 量時間，CPU 才能去做別的事

把這四件事想通，接下來看任何一種單線通訊協定（包括 WS2812、DHT11、甚至 LoRa 的基礎）都會快很多。
