先講結論：這條燈條好用到有點離譜
WS2812 這顆東西第一次碰到會覺得有點神奇 —— 一條線、串一百顆 LED、每顆都能獨立指定顏色，而且不用額外的時脈線、不用解碼晶片、不用位址設定。你只要把資料從頭丟進去，它自己會一顆傳一顆。
但它的脾氣也很明確：時序容差只有 ±150 ns。這個數字是什麼概念？在 240 MHz 的 ESP32 上，一條指令大約 4.17 ns，所以你只有大約 36 條指令的誤差空間。用軟體硬幹的話，一個中斷進來就爆了。
所以這篇的順序是：先搞懂它到底在傳什麼（協定），再看四種寫法的取捨，最後用 RMT 硬體把它做穩。
一顆 WS2812 裡面裝了什麼

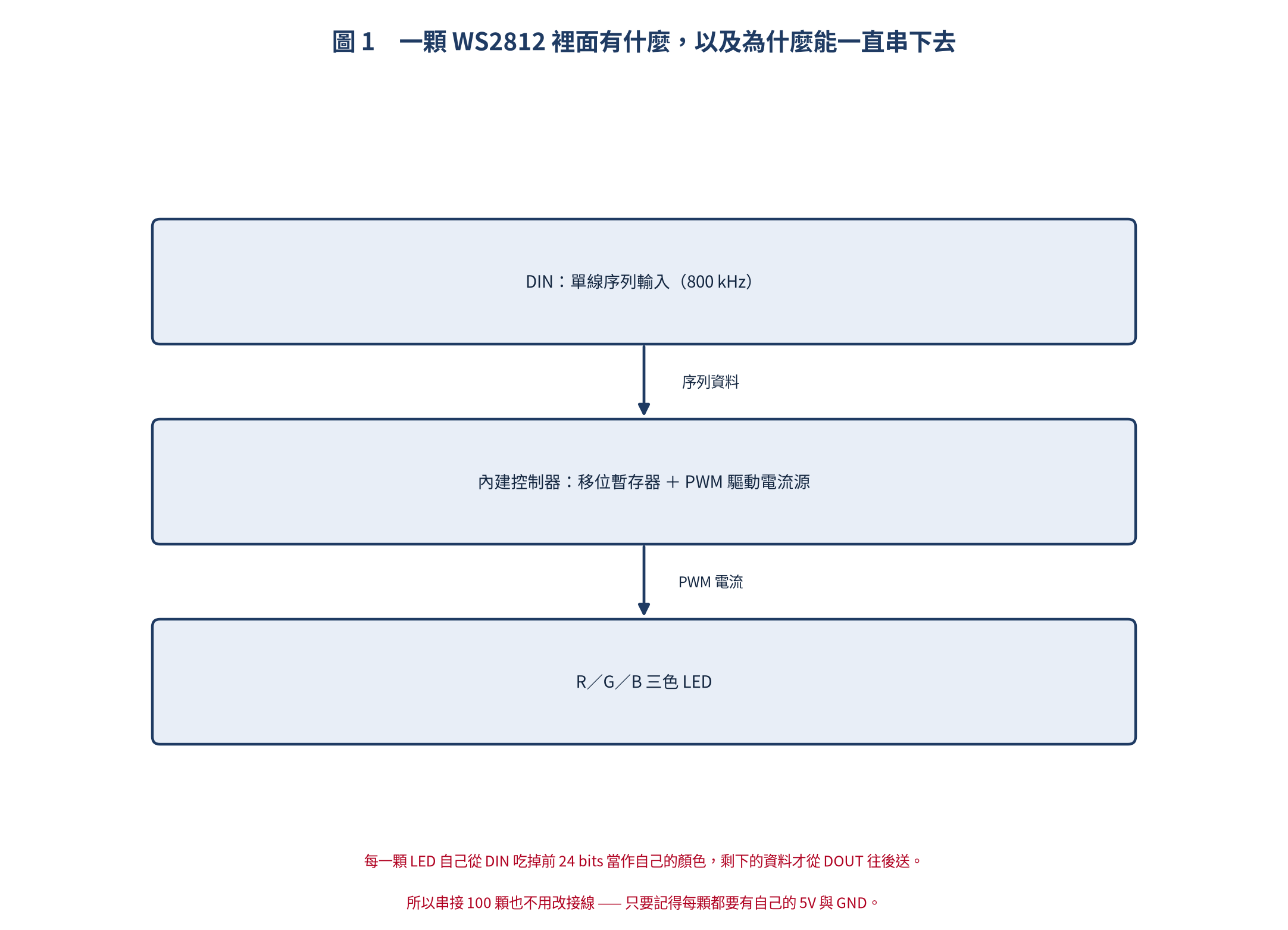

很多人以為 WS2812 只是「一顆 RGB LED」。不是，它是一顆 LED 加上一顆微型控制器，兩者封裝在一起。
這顆內建控制器做的事有三件：接收序列資料、把屬於自己的 24 bits 留下來、把剩下的往後傳。聽起來很簡單，但這三個動作加起來就解決了「怎麼知道哪顆是哪顆」這個大問題 —— 不需要位址，因為每顆 LED 都知道自己是第幾顆（靠它前面已經吃掉多少 bits）。
單線協定：位元不是看電壓高低，而是看「高電位持續多久」
WS2812 用 800 kHz 的單線（One-Wire）協定，但它不是 UART 那種「一個位元一個固定週期」的做法，而是用脈衝寬度編碼：

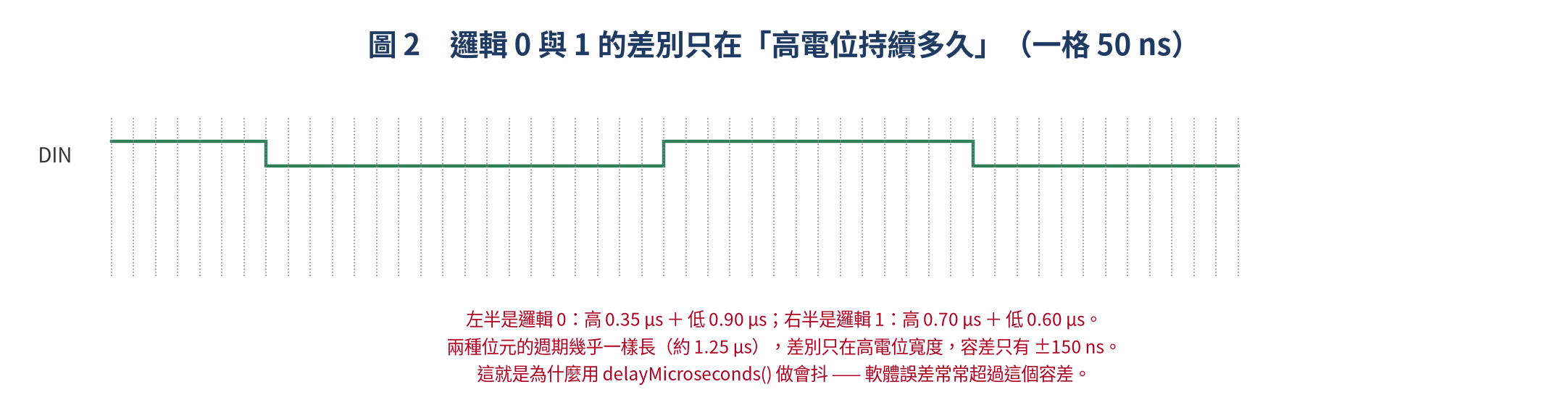

看圖就懂了：邏輯 0 和邏輯 1 的週期幾乎一樣長（約 1.25 µs），差別只在高電位要撐多久。0 是「短高、長低」，1 是「長高、短低」。

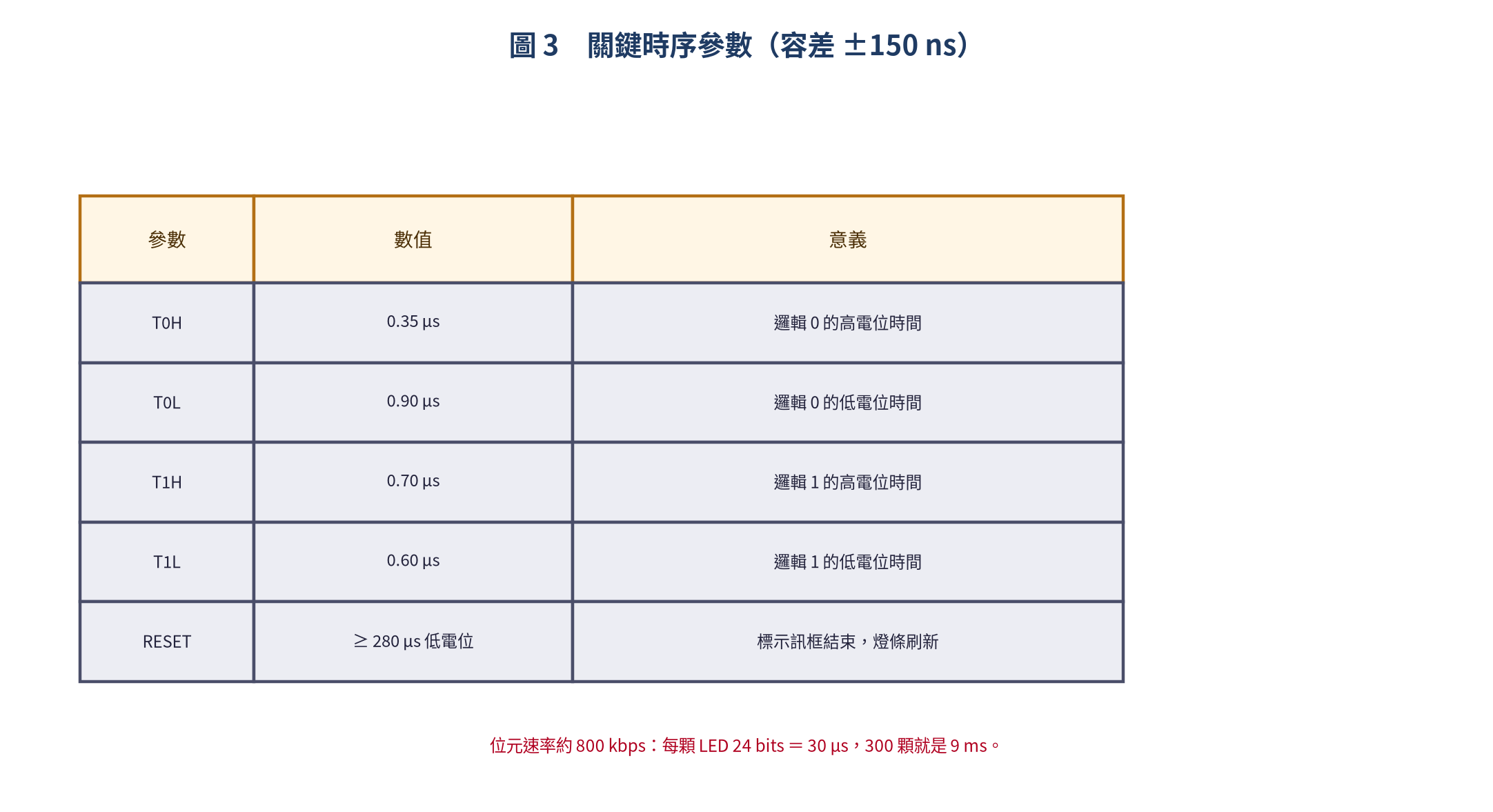

這設計的好處是接收端只需要量測高電位寬度，不需要跟發射端共享時脈 —— 又回到同一件事：省線。但代價就是那些數字必須非常準：
順帶一提 RESET：280 µs 的低電位代表「這一格畫面送完了，請更新」。如果你送完資料卻發現燈條沒反應，八成是 RESET 時間不夠，或者後面馬上又接了下一批資料。
24 bits 的排法是 G、R、B，不是 RGB

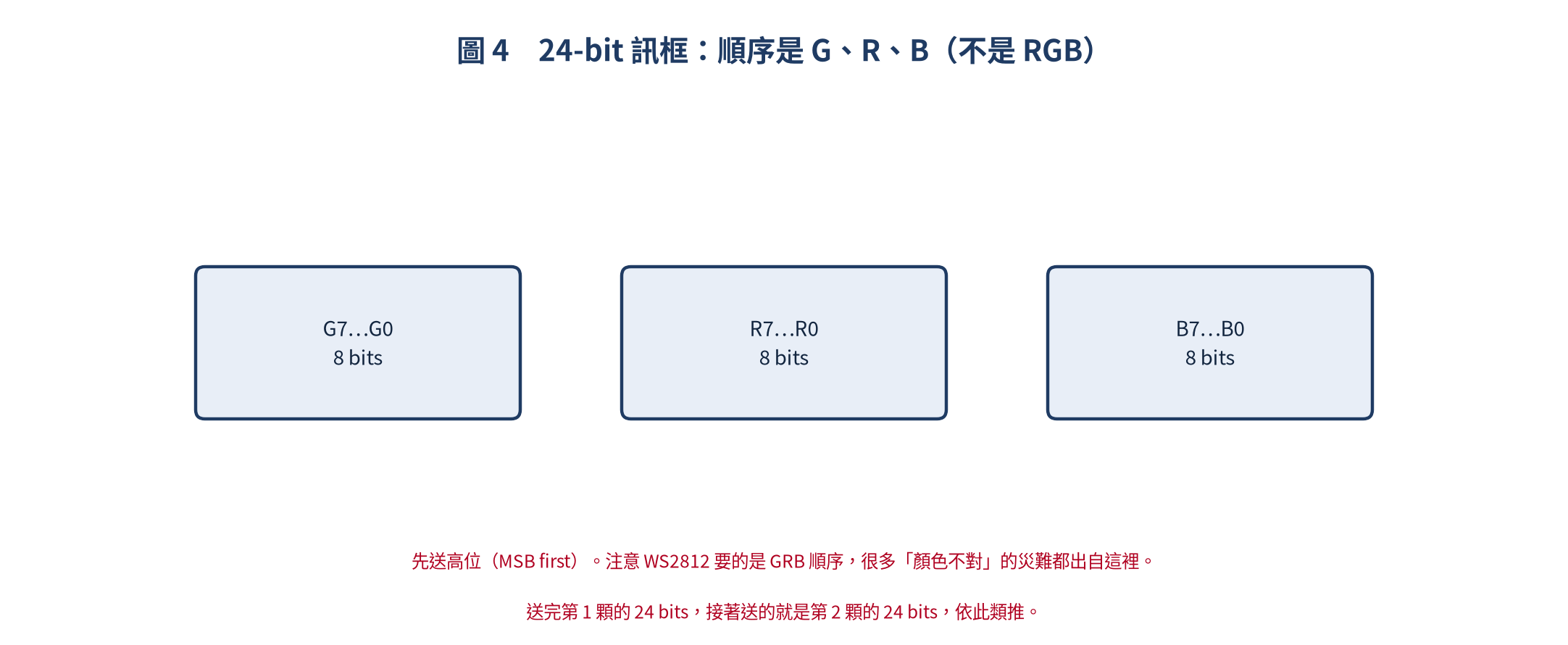

每顆 LED 要吃掉 24 bits，但順序跟你想的不一樣：
第一次玩的人幾乎都會踩這個坑：明明設了紅色，燈卻亮綠色。WS2812 要的是 GRB 順序，而且先送高位（MSB first）。送 RGB 的結果就是紅色跑到綠色去、藍色跑到紅色去。
至於級聯就很簡單了：資料是連續的位元流。第 1 顆吃掉前 24 bits，第 2 顆吃掉第 25 到 48 bits，依此類推。所以你要驅動 N 顆，就是準備 N × 24 bits，一次從頭送出去。
四種寫法，先決定你要哪一種

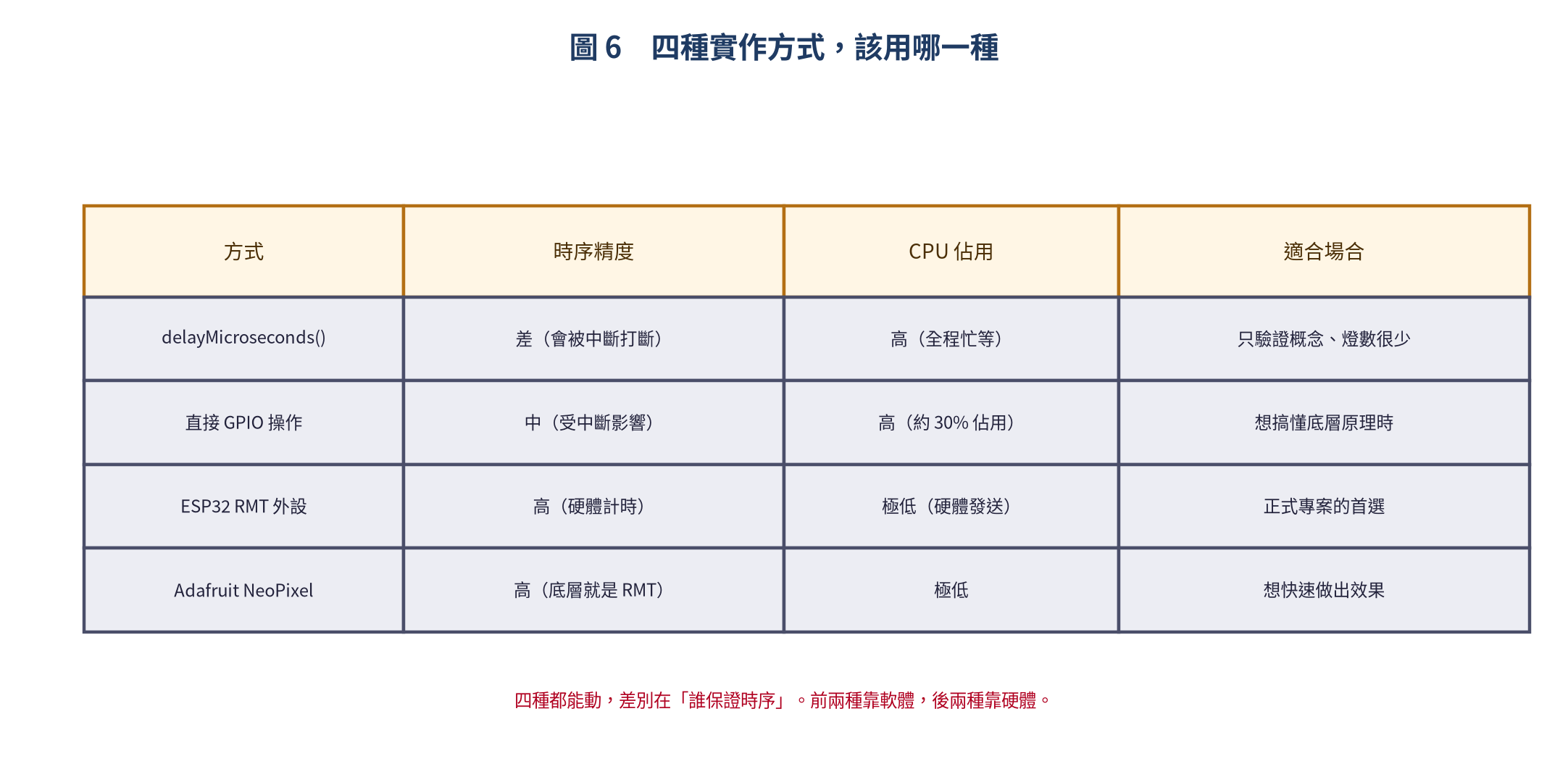

網路上教的 WS2812 寫法至少有四種，它們都能動，但適用的場合差很多：
一句話總結：前兩種靠軟體保證時序，後兩種靠硬體。要拿來做正式專案，請直接跳到 RMT。但如果你的目的是搞懂它怎麼運作，前面兩種值得先寫一遍。
方法一：用 delayMicroseconds() 硬幹
最直覺的寫法，也是最不準的寫法：算好高低電位要延遲多少微秒，然後一個位元一個位元地吐出去。
// ESP32 WS2812 — 最簡方式（delayMicroseconds）
#include <Adafruit_NeoPixel.h>
#define PIN 18
#define NUM_LEDS 64
Adafruit_NeoPixel strip(NUM_LEDS, PIN, NEO_GRB + NEO_KHZ800);
void setup() {
strip.begin();
strip.show(); // 初始化後全部熄滅
}
void loop() {
// 彩虹漸變
for (int i = 0; i < NUM_LEDS; i++) {
int hue = (i * 360 / NUM_LEDS + millis() / 10) % 360;
strip.setPixelColor(i, strip.gamma32(strip.ColorHSV(hue)));
}
strip.show();
delay(20);
}
這個版本在「沒有中斷、沒有 WiFi、燈數很少」的情況下勉強能動。但只要 WiFi 一開、Timer 一中斷，時序就歪掉，畫面就會隨機閃爍。它適合當作理解協定的第一步，不適合當成品。
方法二：直接操作 GPIO（想搞懂原理就看這段）
第二種寫法不呼叫延遲函式，而是直接寫 GPIO 暫存器，用指令週期來湊出精確的脈寬。ESP32 在 240 MHz 下一條指令約 4.17 ns，所以理論上可以做出夠準的波形。
// ESP32 WS2812 — 直接 GPIO 操作（理解協定原理）
#define WS2812_PIN 18
#define NUM_LEDS 16
// 使用 ESP32 GPIO 輸出暫存器（高速操作）
#define GPIO_OUT_REG (GPIO.out_w1ts.val) // 設 HIGH
#define GPIO_CLR_REG (GPIO.out_w1tc.val) // 設 LOW
#define BIT_MASK (1ULL << WS2812_PIN)
// 精確延時（使用 ESP32 的 esp_timer 或 Xtensa 指令週期）
// ESP32 時脈 240MHz → 1 個指令 ≈ 4.17ns
// 但需考慮函式呼叫和 GPIO 操作的開銷
static inline void write_ws2812_byte(uint8_t byte) {
for (int i = 7; i >= 0; i--) { // MSB first
if (byte & (1 << i)) {
// 送出 '1': HIGH 0.70μs → LOW 0.60μs
GPIO_OUT_REG = BIT_MASK;
__asm__ __volatile__("nop; nop; nop; nop; nop; nop; nop;"); // ~0.7μs
GPIO_CLR_REG = BIT_MASK;
__asm__ __volatile__("nop; nop; nop; nop; nop;"); // ~0.6μs
} else {
// 送出 '0': HIGH 0.35μs → LOW 0.90μs
GPIO_OUT_REG = BIT_MASK;
__asm__ __volatile__("nop; nop; nop; nop;"); // ~0.35μs
GPIO_CLR_REG = BIT_MASK;
__asm__ __volatile__("nop; nop; nop; nop; nop; nop; nop; nop; nop; nop;"); // ~0.9μs
}
}
}
void ws2812_show(uint8_t leds[][3], int count) {
// 關閉中斷，確保時序精確
taskDISABLE_INTERRUPTS();
for (int i = 0; i < count; i++) {
write_ws2812_byte(leds[i][0]); // G
write_ws2812_byte(leds[i][1]); // R
write_ws2812_byte(leds[i][2]); // B
}
taskENABLE_INTERRUPTS();
// RESET ≥ 280μs
GPIO_CLR_REG = BIT_MASK;
delayMicroseconds(300);
}
問題是「理論上」跟「實際上」的差距：函式呼叫開銷、快取、中斷，都會把誤差放大到幾百 ns，剛好落在容差邊緣。這個版本最大的價值是讓你看見時序到底有多緊，寫過一次之後就會心甘情願改用硬體。
方法三：ESP32 RMT 外設（正式專案請用這個）
RMT 是 ESP32 內建的「遙控／精準脈衝產生器」，本來是為了紅外線遙控設計的，特性剛好完全符合 WS2812 的需求：硬體計時、可以設定每個脈衝的高低位準寬度、送完自動結束、不佔 CPU。
關鍵是把時序換算成 RMT 的 tick。設定 80 MHz 除以 4 等於 20 MHz，一個 tick 剛好 50 ns，於是：
- 邏輯 0：T0H ＝ 7 ticks（350 ns）＋ T0L ＝ 18 ticks（900 ns）
- 邏輯 1：T1H ＝ 14 ticks（700 ns）＋ T1L ＝ 12 ticks（600 ns）
// ESP32 WS2812 — 使用 RMT 外設（專業做法）
#include <driver/rmt.h>
#define RMT_TX_CH 0
#define WS2812_PIN 18
#define NUM_LEDS 64
// 編碼 WS2812 的 '0' (T0H=0.35μs, T0L=0.90μs)
void setupRMT() {
rmt_config_t config = {
.rmt_mode = RMT_MODE_TX,
.channel = (rmt_channel_t)RMT_TX_CH,
.gpio_num = (gpio_num_t)WS2812_PIN,
.clk_div = 4, // 80MHz / 4 = 20MHz → 1 tick = 50ns
.mem_block_num = 1,
.tx_config = {
.carrier_freq_hz = 0, // 無載波
.carrier_en = false,
.idle_level = 0,
.loop_en = false,
}
};
rmt_config(&config);
rmt_driver_install((rmt_channel_t)RMT_TX_CH, 0, 0);
}
// 用 RMT item 建構 WS2812 資料
// 邏輯 '0': T0H=7 ticks(350ns) + T0L=18 ticks(900ns)
// 邏輯 '1': T1H=14 ticks(700ns) + T1L=12 ticks(600ns)
#define T0H_TICKS 7
#define T0L_TICKS 18
#define T1H_TICKS 14
#define T1L_TICKS 12
void ws2812_rmt_show(rmt_item32_t* items, int num_leds,
uint8_t leds[][3]) {
int idx = 0;
for (int i = 0; i < num_leds; i++) {
// G (MSB first)
for (int b = 7; b >= 0; b--) {
items[idx].level0 = 1;
items[idx].level1 = 0;
if (leds[i][0] & (1 << b)) {
items[idx].duration0 = T1H_TICKS;
items[idx].duration1 = T1L_TICKS;
} else {
items[idx].duration0 = T0H_TICKS;
items[idx].duration1 = T0L_TICKS;
}
idx++;
}
// R
for (int b = 7; b >= 0; b--) {
items[idx].level0 = 1;
items[idx].level1 = 0;
if (leds[i][1] & (1 << b)) {
items[idx].duration0 = T1H_TICKS;
items[idx].duration1 = T1L_TICKS;
} else {
items[idx].duration0 = T0H_TICKS;
items[idx].duration1 = T0L_TICKS;
}
idx++;
}
// B
for (int b = 7; b >= 0; b--) {
items[idx].level0 = 1;
items[idx].level1 = 0;
if (leds[i][2] & (1 << b)) {
items[idx].duration0 = T1H_TICKS;
items[idx].duration1 = T1L_TICKS;
} else {
items[idx].duration0 = T0H_TICKS;
items[idx].duration1 = T0L_TICKS;
}
idx++;
}
}
// 寫入 RESET (≥ 280μs = 5600 ticks)
items[idx].duration0 = 0;
items[idx].level0 = 0;
items[idx].duration1 = 6000;
items[idx].level1 = 0;
idx++;
rmt_write_items((rmt_channel_t)RMT_TX_CH, items, idx, true);
}
// 全域緩衝區
rmt_item32_t ledItems[NUM_LEDS * 24 + 1];
uint8_t ledData[NUM_LEDS][3] = {0};
void loop() {
// 製作彩虹效果
for (int i = 0; i < NUM_LEDS; i++) {
int hue = (i * 256 / NUM_LEDS + millis() / 5) & 0xFF;
ledData[i][0] = hue; // G
ledData[i][1] = 255 - hue; // R
ledData[i][2] = (hue * 2) & 0xFF; // B
}
ws2812_rmt_show(ledItems, NUM_LEDS, ledData);
delay(30);
}
一旦開始發送，CPU 就完全自由了 —— 這就是為什麼 RMT 版本可以一邊跑 WiFi 一邊更新燈條畫面。
方法四：Adafruit NeoPixel（開發最快）
如果你只是想把燈條點亮、跑個彩虹效果，不必自己碰 RMT。NeoPixel 函式庫底層就是替你做了上面那些事，還內建 gamma 校正與顏色轉換。
// ESP32 WS2812 — Adafruit NeoPixel 函式庫
#include <Adafruit_NeoPixel.h>
#define PIN 18
#define NUM_LEDS 256 // 8×8 矩陣或 4 條 64 燈燈條
Adafruit_NeoPixel strip(NUM_LEDS, PIN, NEO_GRB + NEO_KHZ800);
uint32_t Wheel(byte WheelPos) {
WheelPos = 255 - WheelPos;
if (WheelPos < 85) {
return strip.Color(255 - WheelPos * 3, 0, WheelPos * 3);
}
if (WheelPos < 170) {
WheelPos -= 85;
return strip.Color(0, WheelPos * 3, 255 - WheelPos * 3);
}
WheelPos -= 170;
return strip.Color(WheelPos * 3, 255 - WheelPos * 3, 0);
}
void theaterChase(uint32_t color, int wait) {
for (int a = 0; a < 10; a++) {
for (int b = 0; b < 3; b++) {
strip.clear();
for (int c = b; c < strip.numPixels(); c += 3) {
strip.setPixelColor(c, color);
}
strip.show();
delay(wait);
}
}
}
void rainbow(int wait) {
for (long firstPixelHue = 0; firstPixelHue < 5 * 65536; firstPixelHue += 256) {
for (int i = 0; i < strip.numPixels(); i++) {
int pixelHue = firstPixelHue + (i * 65536L / strip.numPixels());
strip.setPixelColor(i, strip.gamma32(strip.ColorHSV(pixelHue)));
}
strip.show();
delay(wait);
}
}
void setup() {
strip.begin();
strip.setBrightness(50);
strip.show();
}
void loop() {
rainbow(10);
theaterChase(strip.Color(255, 0, 0), 50);
theaterChase(strip.Color(0, 255, 0), 50);
theaterChase(strip.Color(0, 0, 255), 50);
}
代價是彈性：你很難插手底層時序，遇到特殊的燈條型號（例如順序是 RGB 而非 GRB、或時序參數不同）就得改函式庫。先用它做原型，之後要壓榨效能再自己寫 RMT。
進階：RMT ＋ DMA ＋ 雙緩衝
當 LED 數量到幾千顆，或者你要做動畫時，單一緩衝會出現一個問題：發送期間 CPU 不能改資料，於是畫面會有空窗。

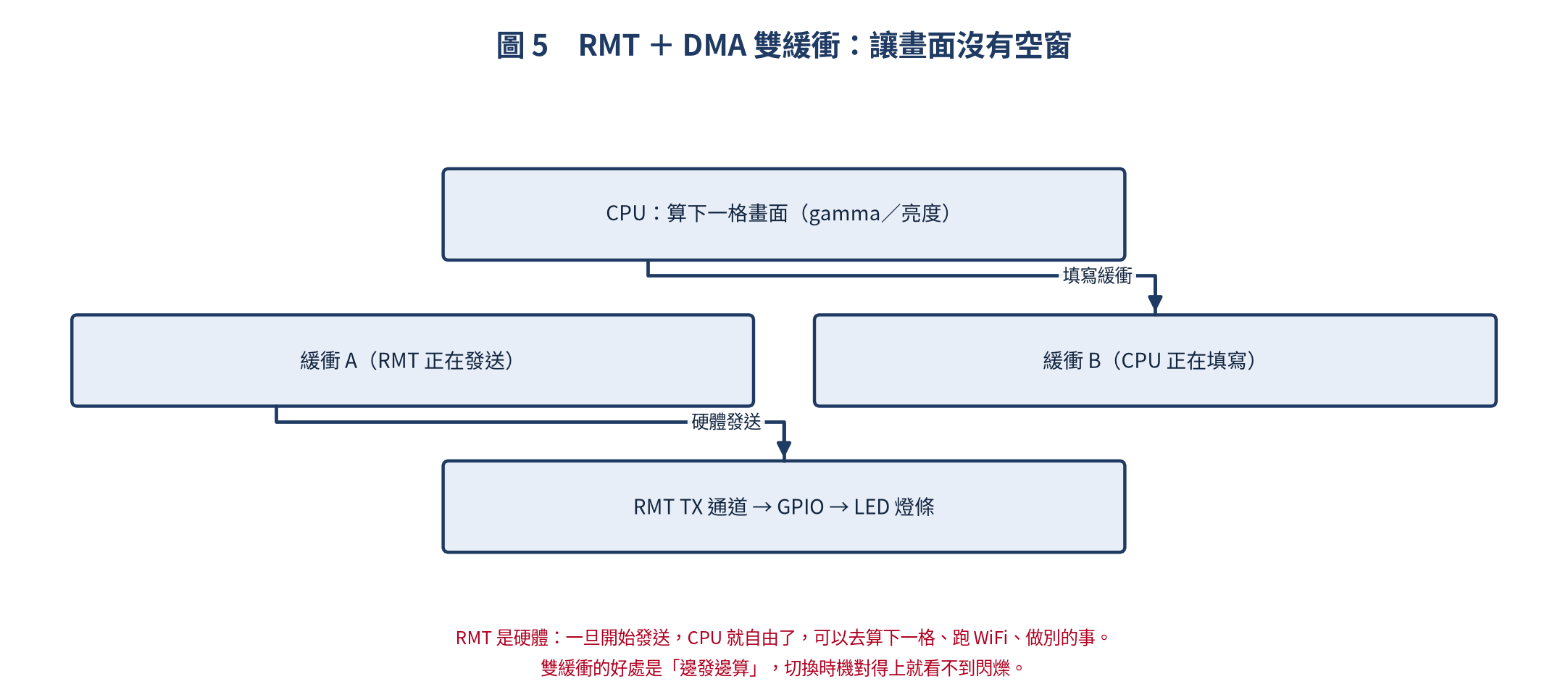

解法是準備兩塊緩衝：硬體發 A 的同時，CPU 填 B；送完之後交換。只要填寫時間小於發送時間，畫面就永遠不會開天窗。
// ESP32 WS2812 — RMT + DMA + 雙緩衝（大型專案）
#include <driver/rmt.h>
#define RMT_TX_CH 0
static void rmt_tx_done_cb(rmt_channel_t channel, void* arg) {
// DMA 傳輸完成回呼
xSemaphoreGiveFromISR((SemaphoreHandle_t)arg, NULL);
}
void setupRMT_DMA() {
rmt_config_t config = {
.rmt_mode = RMT_MODE_TX,
.channel = (rmt_channel_t)RMT_TX_CH,
.gpio_num = (gpio_num_t)WS2812_PIN,
.clk_div = 4,
.mem_block_num = 8,
.tx_config = {
.loop_en = false,
.idle_level = 0,
.carrier_en = false,
}
};
rmt_config(&config);
rmt_driver_install((rmt_channel_t)RMT_TX_CH, 4096, 0);
rmt_register_tx_end_callback(rmt_tx_done_cb, NULL);
}
硬體上的幾個坑
軟體寫對了，還是可能看到閃爍、顏色亂跳、甚至燈條整段不亮。這些通常是硬體問題：
- 電源：每顆 LED 全亮約 60 mA，300 顆就是 18 A。5V 供電與線徑要算，不要用開發板的 5V 腳硬撐
- 去耦電容：每顆 LED 旁邊放 0.1 µF，燈條兩端加大電容（1000 µF 等級），抑制瞬間電流造成的電壓突降
- 位準：ESP32 輸出 3.3 V，WS2812 規格上要 5 V 邏輯。多數情況能動，但不穩時要加位準轉換
- 接地：資料線與電源必須共地，長線建議在末端並聯 33 到 100 Ω 的阻尼電阻
ESP32 跟 Arduino Uno 差在哪

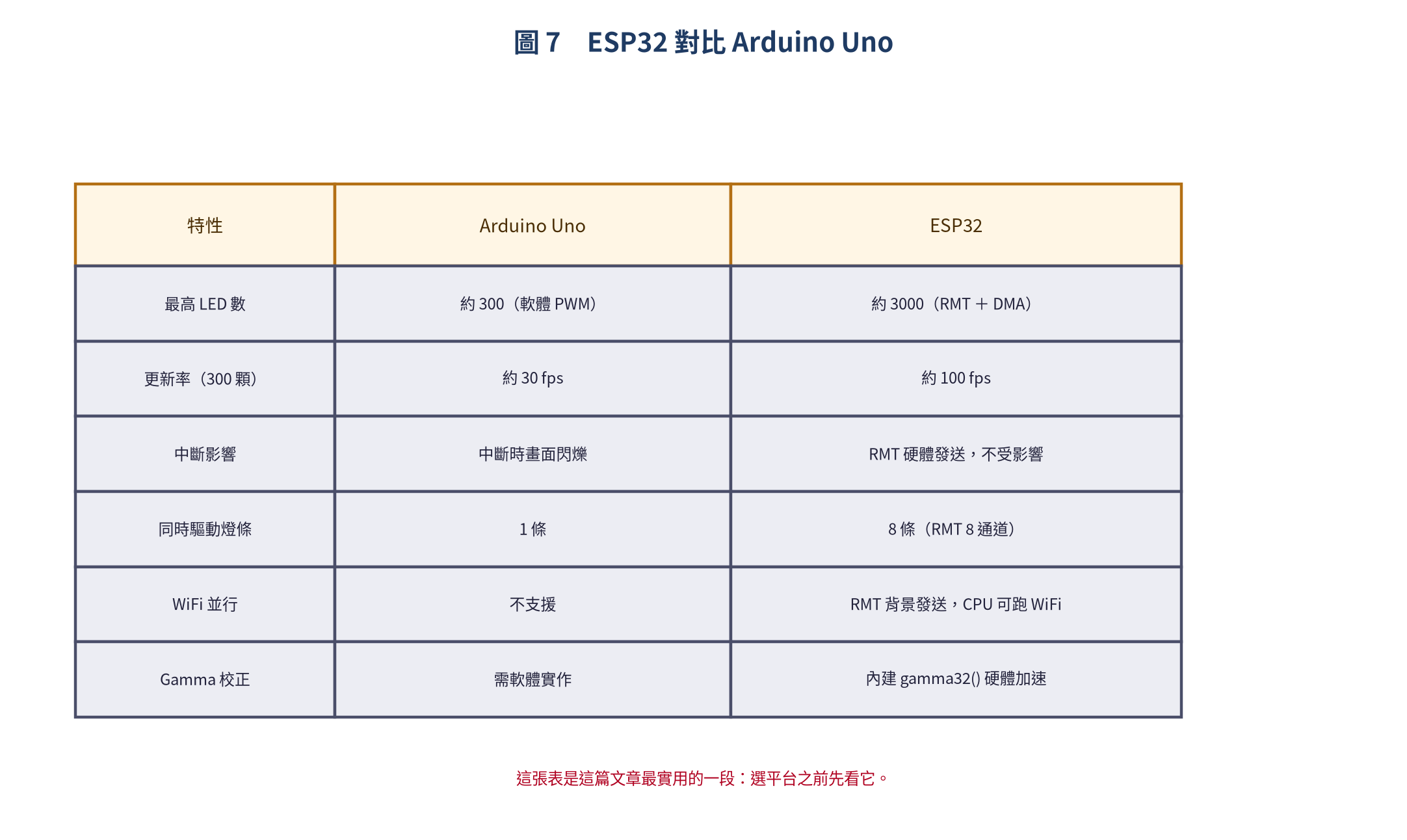

如果你還在選平台，這張表大概是最實用的一段：
| 特性 | Arduino Uno | ESP32 |
|---|---|---|
| 最高 LED 數 | ~300（軟體 PWM） | ~3000（RMT + DMA） |
| 更新率（300 LEDs） | ~30 fps | ~100 fps |
| 中斷影響 | 中斷時畫面閃爍 | RMT 硬體發送，不受影響 |
| 同時驅動燈條數 | 1 條 | 8 條（RMT 8 通道） |
| WiFi 並行 | 不支援 | RMT 背景發送，CPU 可跑 WiFi |
| Gamma 校正 | 需軟體實作 | 內建 gamma32() 硬體加速 |
差距的來源其實只有一句話：Uno 沒有硬體脈衝產生器。它只能靠軟體計時，所以中斷一來畫面就閃、燈數一多更新率就掉、更不可能同時跑 WiFi。ESP32 的 RMT 把這件事變成硬體工作，順便外帶 8 個通道與 gamma 硬體加速。
實戰：用手機控制燈條
把前面學到的接起來，做一個「手機開網頁就能改顏色」的燈條。架構是 ESP32 開一個小網頁伺服器，收到顏色之後更新緩衝，RMT 在背景把畫面送出去。
// ESP32 WS2812 — WiFi + Web Server 控制
// 結合之前介紹的 ESP32 Web Server，用手機控制 LED 顏色
#include <WiFi.h>
#include <WebServer.h>
#include <Adafruit_NeoPixel.h>
#define NUM_LEDS 64
#define PIN 18
Adafruit_NeoPixel strip(NUM_LEDS, PIN, NEO_GRB + NEO_KHZ800);
WebServer server(80);
// HTML + JavaScript 從 R"rawliteral(...)rawliteral" 取得
void handleRoot() { server.send(200, "text/html", html); }
void handleSet() {
String color = server.arg("color");
int bright = server.arg("bright").toInt();
long rgb = strtol(color.c_str(), NULL, 16);
uint8_t r = (rgb >> 16) & 0xFF;
uint8_t g = (rgb >> 8) & 0xFF;
uint8_t b = rgb & 0xFF;
strip.setBrightness(bright);
for (int i = 0; i < NUM_LEDS; i++) {
strip.setPixelColor(i, strip.Color(r, g, b));
}
strip.show();
server.send(200, "text/plain", "OK");
}
void setup() {
WiFi.begin("SSID", "PASSWORD");
while (WiFi.status() != WL_CONNECTED) delay(500);
strip.begin(); strip.show();
server.on("/", handleRoot);
server.on("/set", handleSet);
server.begin();
}
void loop() { server.handleClient(); }
這個範例故意把「網路」與「燈條」放在一起，因為它正好是 RMT 的價值證明：如果燈條是用軟體時序驅動的，這段程式根本不可能穩。
總結
回到最開頭那句話：WS2812 好用到有點離譜，但它用 ±150 ns 的時序容差換來「一條線驅動整條燈條」的便利。所以結論很簡單：
- 理解協定：知道 0 與 1 靠的是脈寬，順序是 GRB
- 正式專案用 RMT：把時序交給硬體，CPU 拿去做別的事
- 要快就上雙緩衝：邊送邊算，畫面才不會開天窗
- 硬體別省：電源、電容、接地與位準，這四件事決定你看到的是「效果」還是「閃爍」
