ESP32 步進馬達控制完整教學：A4988 驅動器 STEP/DIR 脈衝控制與梯形加減速

步進馬達與 A4988 驅動器

步進馬達的特點是「叫你走一步就走一步」：每個脈衝對應一個固定的步進角（通常 1.8°），而且不需要編碼器回授就能做到開迴路定位。這個特性讓它在 CNC、3D 列印、機器手臂這些精密定位場景裡幾乎無可取代。

但要讓它動，中間必須有一顆驅動器 —— 因為馬達吃的是大電流，而你的 MCU 只能吐邏輯訊號。A4988 就是最經典的那一顆：Allegro 推出的 DMOS 微步進驅動器，內建自動電流衰減、過熱關斷和交叉電流保護，只需要 STEP/DIR 兩條訊號線就能控制步進馬達。

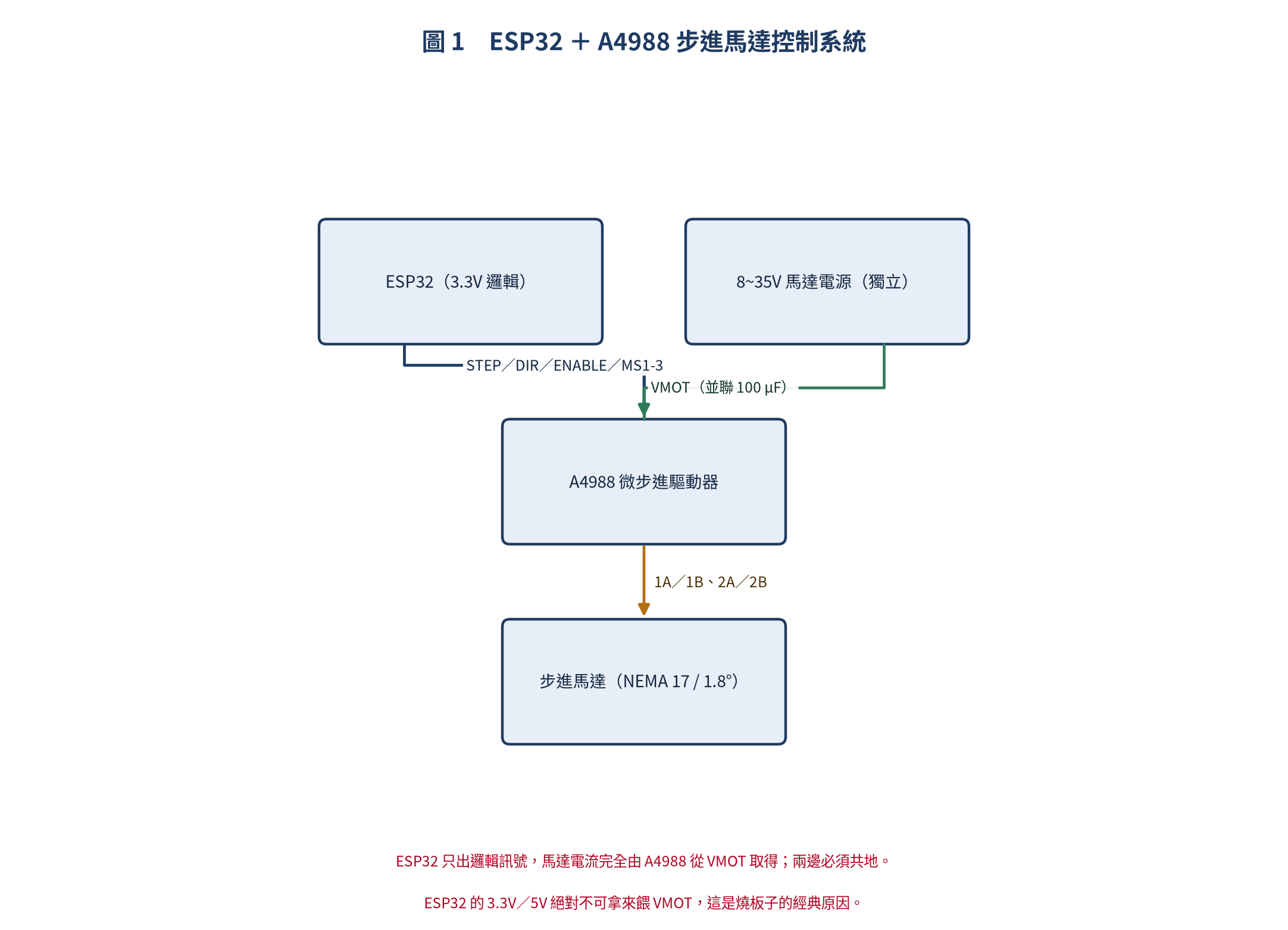

先記住這張圖的權責劃分：ESP32 只負責「什麼時候走、往哪走」，馬達的電流完全由 A4988 從 VMOT 那條獨立電源取得。搞混這件事，就是燒板子的開始。

STEP/DIR 控制時序

A4988 的介面是業界最簡潔的設計，四組訊號就把事情講完：

• STEP：每個上升緣觸發一次步進（或微步進）
• DIR：邏輯電平決定旋轉方向（HIGH = 順時針，LOW = 逆時針）
• ENABLE：低電位啟用驅動器輸出
• MS1/MS2/MS3：微步進模式選擇

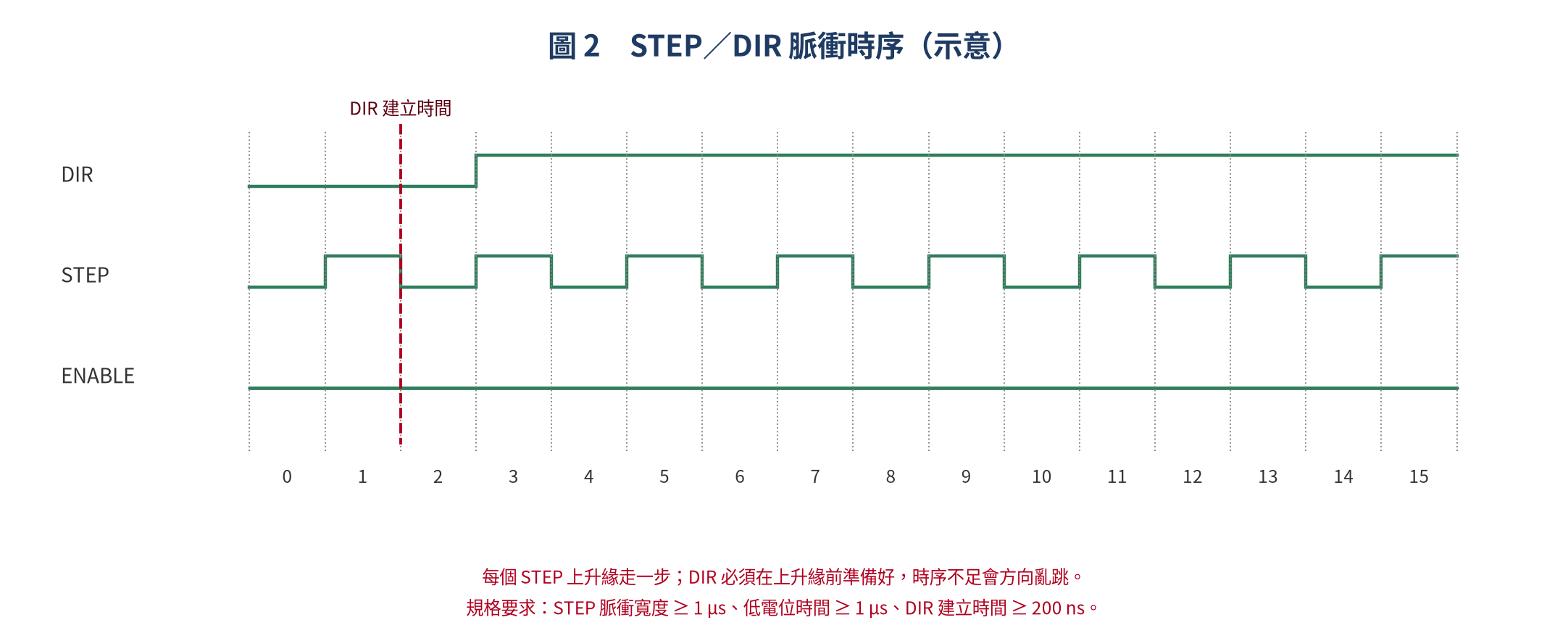

關鍵時序要求：

• STEP 脈衝寬度：≥ 1μs（A4988 規格）
• DIR 建立時間：需在 STEP 上升緣前 ≥ 200ns 準備好
• 最高 STEP 頻率：約 200 kHz（對應 1.8° 馬達 → 1000 RPM）
• 最小 STEP 低電位時間：≥ 1μs

其中「DIR 建立時間」是最容易被忽略的一條。因為在程式裡 DIR 只是隨手寫的一個 digitalWrite()，但只要改變方向前沒有留時間，馬達就會在轉向的瞬間先走錯一兩步 —— 症狀是位置慢慢累積偏移，很難聯想到是時序問題。

微步進（Microstepping）

A4988 支援多種微步進模式，透過 MS1/MS2/MS3 三個腳位設定：

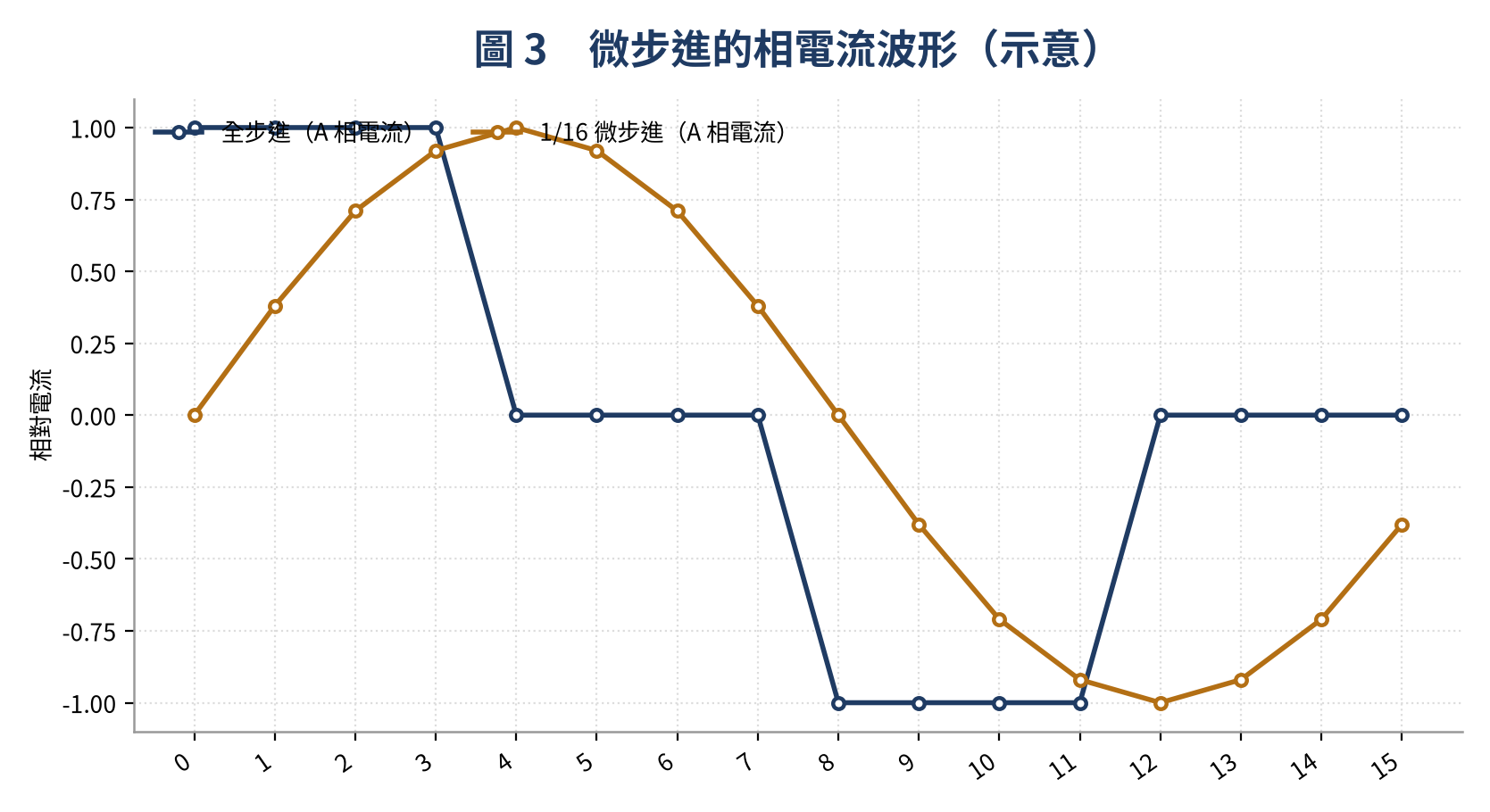

微步進的原理是在 A/B 兩相繞組施加正弦/餘弦電流，把一個全步進細分成多個微小步進（上圖是示意）。好處是運轉更平滑、共振更小、解析度更高；代價是扭力會略降，而且需要的脈衝數變多。

梯形加減速

步進馬達在高速啟動時可能失步（丟失脈衝），而且失步是靜默的 —— 馬達不會回報，只會默默少走幾步。所以加減速曲線不是為了「優雅」，而是為了不失位：

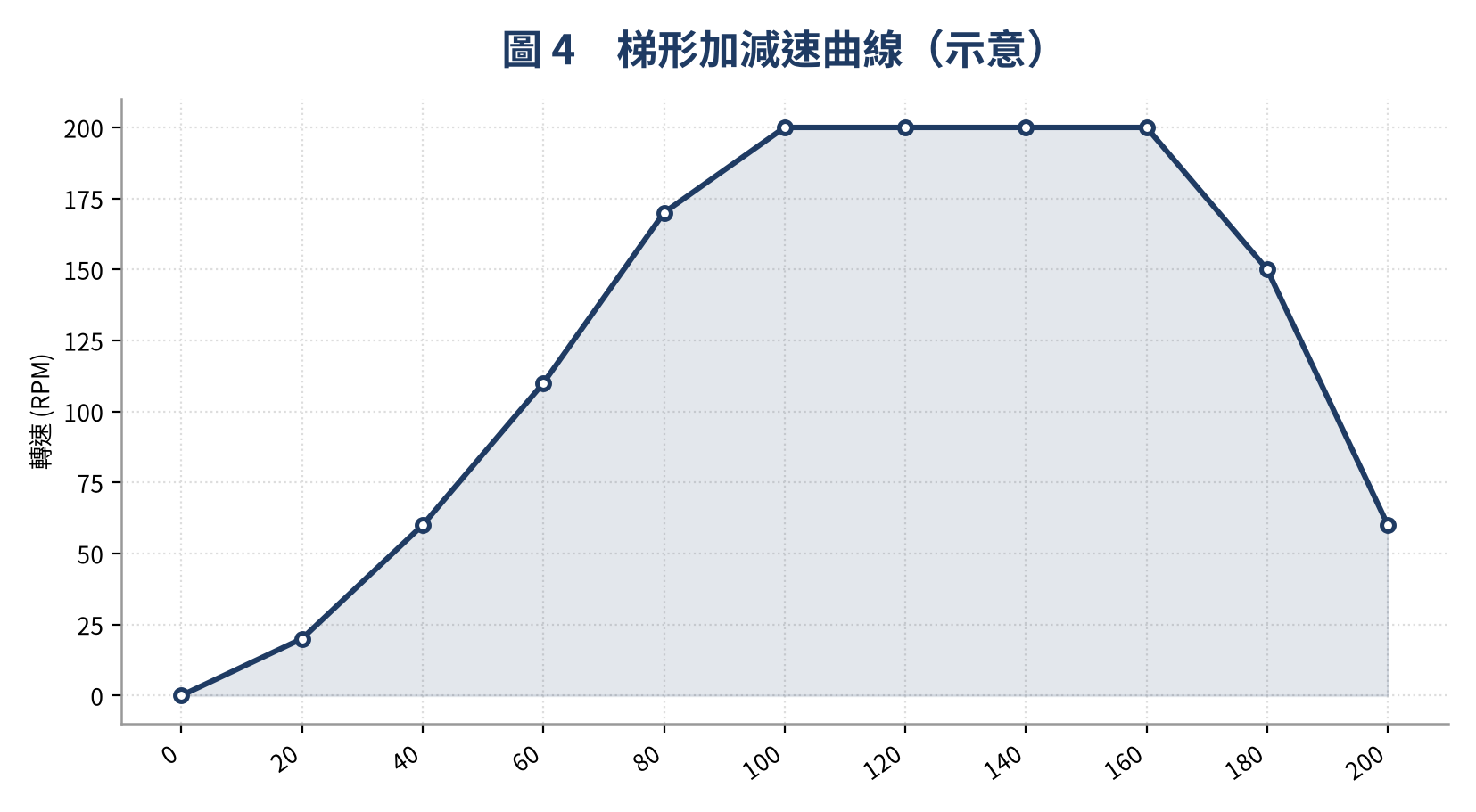

加減速的原理很直觀：

• 加速階段：STEP 脈衝週期逐漸縮短（頻率逐漸增加），讓馬達平穩提速
• 等速階段：固定 STEP 頻率，維持目標轉速
• 減速階段：STEP 脈衝週期逐漸延長，讓馬達平穩停止

ESP32 + A4988 硬體接線

Arduino 程式碼：基本控制

先從最單純的版本開始 —— 手動發脈衝、手動控制方向：

// ESP32 步進馬達 — A4988 基本控制
#define STEP_PIN   26
#define DIR_PIN    27
#define ENA_PIN    14

void setup() {
    pinMode(STEP_PIN, OUTPUT);
    pinMode(DIR_PIN,  OUTPUT);
    pinMode(ENA_PIN,  OUTPUT);

    digitalWrite(STEP_PIN, LOW);
    digitalWrite(ENA_PIN, LOW);   // 啟用驅動器
}

void stepMotor(bool dir, int steps, int delay_us) {
    digitalWrite(DIR_PIN, dir ? HIGH : LOW);
    delayMicroseconds(1);  // DIR 建立時間

    for (int i = 0; i < steps; i++) {
        digitalWrite(STEP_PIN, HIGH);
        delayMicroseconds(delay_us);
        digitalWrite(STEP_PIN, LOW);
        delayMicroseconds(delay_us);
    }
}

void loop() {
    // 順時針 200 步 (一圈) - 10 RPM
    stepMotor(true, 200, 1500);
    delay(1000);

    // 逆時針 200 步 (一圈)
    stepMotor(false, 200, 1500);
    delay(1000);
}

使用 AccelStepper 函式庫（推薦）

實務上不太會自己刻脈衝，AccelStepper 把加減速、定位與多軸都處理好了：

// ESP32 步進馬達 — AccelStepper 函式庫（內建加減速）
#include <AccelStepper.h>

#define STEP_PIN 26
#define DIR_PIN  27
#define ENA_PIN  14

// 建立步進馬達物件 (driver type = 1: STEP/DIR)
AccelStepper stepper(1, STEP_PIN, DIR_PIN);

void setup() {
    pinMode(ENA_PIN, OUTPUT);
    digitalWrite(ENA_PIN, LOW);  // 啟用

    stepper.setMaxSpeed(1000);       // 最高速度 (steps/s)
    stepper.setAcceleration(500);    // 加速度 (steps/s/s)
    stepper.setSpeed(200);           // 等速速度
}

void loop() {
    // 移動 400 步 (2 圈)，內建梯形加減速
    stepper.moveTo(400);
    while (stepper.distanceToGo() != 0) {
        stepper.run();  // 必須在 loop 中頻繁呼叫
    }
    delay(1000);

    // 回到原點
    stepper.moveTo(0);
    while (stepper.distanceToGo() != 0) {
        stepper.run();
    }
    delay(1000);

    // 持續旋轉
    static unsigned long lastMove = 0;
    if (millis() - lastMove > 2000) {
        stepper.move(200);  // 相對移動 200 步
        lastMove = millis();
    }
    stepper.run();
}

自製梯形加減速

但如果你的專案不想引入函式庫，或需要非常特定的速度曲線，自己寫其實也不難：

// ESP32 步進馬達 — 自製梯形加減速
#define STEP_PIN 26
#define DIR_PIN 27

// 加減速參數
int stepsPerRev = 200;    // 200 steps/rev (1.8°)
long targetPos = 0;
long currentPos = 0;

// 速度曲線參數
float maxSpeed = 800.0;       // steps/s
float accel = 400.0;          // steps/s/s
float currentSpeed = 0.0;     // 目前速度

// 時間
unsigned long lastStepTime = 0;
unsigned long stepInterval = 0;

void setup() {
    pinMode(STEP_PIN, OUTPUT);
    pinMode(DIR_PIN, OUTPUT);
    digitalWrite(STEP_PIN, LOW);
}

void moveTo(long target) {
    targetPos = target;
    currentSpeed = 0;  // 從靜止開始
}

bool runSpeed() {
    // 計算到目標的距離
    long dist = targetPos - currentPos;

    if (dist == 0) return false;

    // 決定方向
    bool dir = dist > 0;
    digitalWrite(DIR_PIN, dir ? HIGH : LOW);

    // 計算減速距離（對稱加減速）
    float decelDist = (currentSpeed * currentSpeed) / (2.0 * accel);

    if (abs(dist) < decelDist) {
        // 需要減速
        currentSpeed -= accel * 0.0001;  // 簡化：每次呼叫減少速度
        if (currentSpeed < 10) currentSpeed = 10;
    } else if (currentSpeed < maxSpeed) {
        // 加速階段
        currentSpeed += accel * 0.0001;
        if (currentSpeed > maxSpeed) currentSpeed = maxSpeed;
    }

    // 計算 STEP 間隔
    stepInterval = 1000000.0 / currentSpeed;  // μs

    // 產生 STEP 脈衝
    if (micros() - lastStepTime >= stepInterval) {
        digitalWrite(STEP_PIN, HIGH);
        delayMicroseconds(2);
        digitalWrite(STEP_PIN, LOW);
        lastStepTime = micros();
        currentPos += dir ? 1 : -1;
    }
    return true;
}

void loop() {
    // 往復運動
    static int phase = 0;
    if (currentPos == targetPos) {
        if (phase == 0) {
            moveTo(800);   // 前進 4 圈
            phase = 1;
        } else {
            moveTo(0);     // 回到原點
            phase = 0;
        }
        delay(500);
    }
    runSpeed();
}

微步進模式設定

微步進可以開機時決定，也可以執行中動態切換 —— 後者在「快移用大步、定位用小步」的場合很好用：

// ESP32 步進馬達 — 微步進模式動態切換
#define MS1_PIN 16
#define MS2_PIN 17
#define MS3_PIN 18

void setMicrostep(int mode) {
    // mode: 0=Full, 1=Half, 2=1/4, 3=1/8, 4=1/16
    switch (mode) {
        case 0:  // Full step
            digitalWrite(MS1, LOW);
            digitalWrite(MS2, LOW);
            digitalWrite(MS3, LOW);
            break;
        case 1:  // Half step
            digitalWrite(MS1, HIGH);
            digitalWrite(MS2, LOW);
            digitalWrite(MS3, LOW);
            break;
        case 2:  // 1/4 step
            digitalWrite(MS1, LOW);
            digitalWrite(MS2, HIGH);
            digitalWrite(MS3, LOW);
            break;
        case 3:  // 1/8 step
            digitalWrite(MS1, HIGH);
            digitalWrite(MS2, HIGH);
            digitalWrite(MS3, LOW);
            break;
        case 4:  // 1/16 step
            digitalWrite(MS1, HIGH);
            digitalWrite(MS2, HIGH);
            digitalWrite(MS3, HIGH);
            break;
    }
}

void setup() {
    pinMode(MS1_PIN, OUTPUT);
    pinMode(MS2_PIN, OUTPUT);
    pinMode(MS3_PIN, OUTPUT);

    setMicrostep(4);  // 預設 1/16 微步進（最平滑）
}

// 動態切換策略：
// - 快速移動時：全步進或半步進（扭力大、速度快）
// - 精確定位時：1/8 或 1/16 微步進（解析度高、震動小）
// - 切換時機：必須在馬達停止時切換，不可在運轉中改變

扭力-轉速特性

從扭力曲線可以看出：

• 低轉速區 (< 200 RPM)：扭力接近額定值，適合需要大扭力的應用
• 中速共振區 (150~350 RPM)：扭力波動大，可能產生抖動和噪音，建議避開或使用微步進
• 高速區 (> 500 RPM)：扭力隨轉速增加急遽下降（反電動勢效應），最終達到 pull-out 轉速

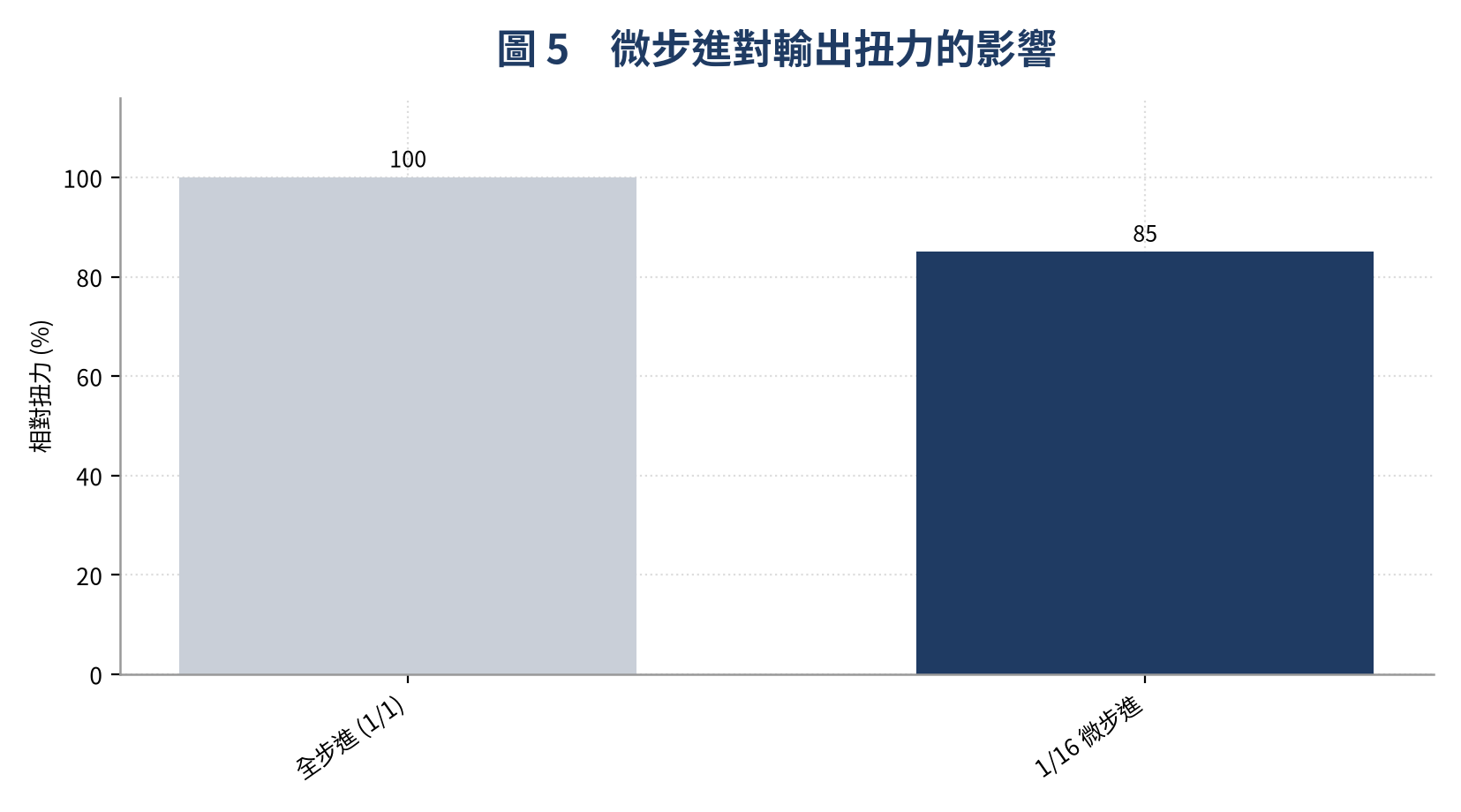

• 微步進影響：1/16 微步進扭力約為全步進的 85%，但運轉更平滑

那句「1/16 微步進只剩 85% 扭力」值得記住：如果你已經在扭力邊緣，把微步進切細並不會讓定位變準，只會讓它更容易失步。順序應該是先確保扭力夠，再談解析度。

進階：多軸同步控制

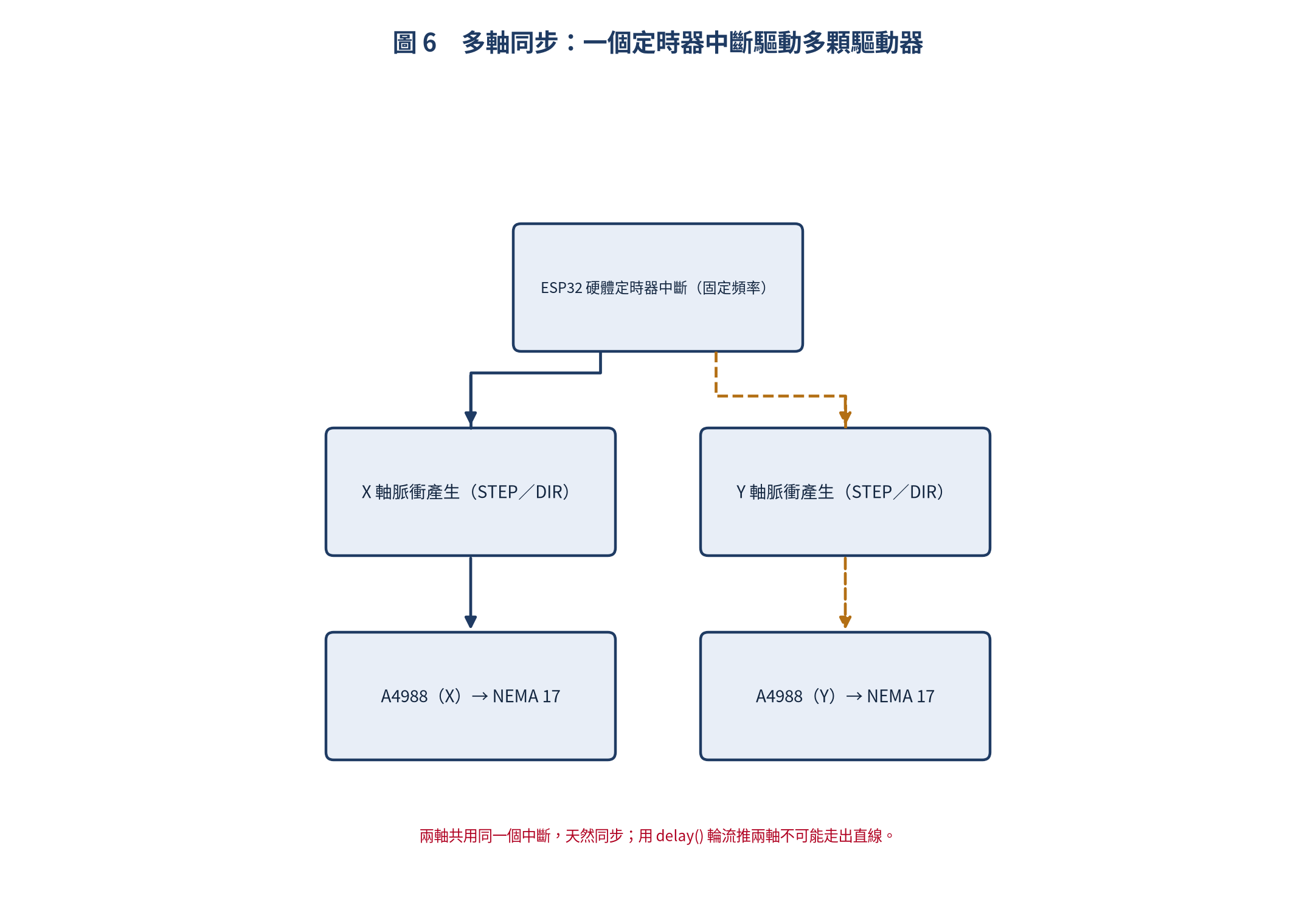

要讓 X 與 Y 同時走出一條直線，關鍵不是「分別叫兩顆馬達走」，而是「讓它們共用同一個時間基準」：

// ESP32 雙軸步進馬達同步控制
#include <AccelStepper.h>

#define STEP_X 26
#define DIR_X  27
#define STEP_Y 33
#define DIR_Y  32

AccelStepper stepperX(1, STEP_X, DIR_X);
AccelStepper stepperY(1, STEP_Y, DIR_Y);

// 多軸管理
AccelStepper* steppers[] = { &stepperX, &stepperY };
const int NUM_AXIS = 2;

void setup() {
    stepperX.setMaxSpeed(800);
    stepperX.setAcceleration(400);
    stepperY.setMaxSpeed(800);
    stepperY.setAcceleration(400);

    // 直線插補：同時移動到目標位置
    stepperX.moveTo(800);
    stepperY.moveTo(400);
}

void loop() {
    // 同時驅動所有軸（同步運動）
    bool running = false;
    for (int i = 0; i < NUM_AXIS; i++) {
        if (steppers[i]->distanceToGo() != 0) {
            steppers[i]->run();
            running = true;
        }
    }
    if (!running) {
        delay(1000);
        // 反向移動
        stepperX.moveTo(0);
        stepperY.moveTo(0);
    }
}

實務注意事項

• 獨立電源：A4988 VMOT 需要 8-35V 獨立電源，不可從 ESP32 的 3.3V/5V 供電。NEMA 17 典型 2A/phase，需搭配 2A 以上電源
• 大電容：A4988 電源端並聯 100μF 電解電容，吸收反電動勢
• 散熱：A4988 在 1A 以上需要散熱片，超過 1.5A 建議加風扇
• 共地：ESP32 GND 和 A4988 GND 必須連接
• 電流設定：A4988 的 VREF 腳位透過可變電阻設定輸出電流：I_TripMax = VREF / (8 * R_Sense)
• 共振：中速時可能發生機械共振，可嘗試改變微步進模式或加裝阻尼器

這份清單裡最常被跳過的是「並聯大電容」。少了它，馬達在急停或換向時產生的反電動勢會回灌到電源，症狀是莫名其妙的當機與重啟 —— 看起來像程式 bug，其實是電源。

總結

ESP32 搭配 A4988 驅動器，是控制步進馬達最簡潔可靠的方案。透過 STEP/DIR 介面和 AccelStepper 函式庫，可以在幾行程式碼內實現精確定位、加減速控制和多軸同步運動。

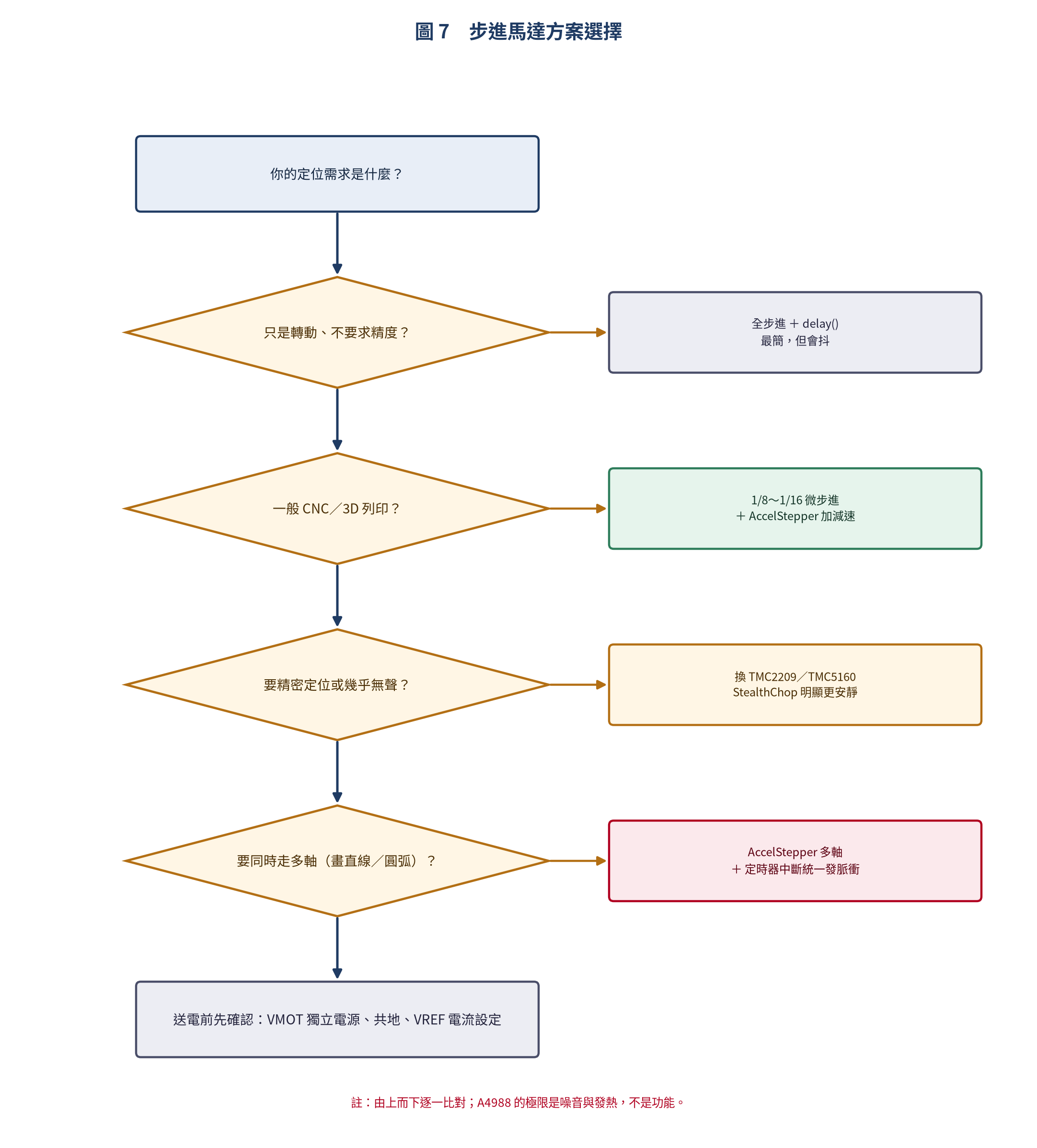

把決策流程攤成文字，選擇指引就是這幾句：

• 簡單旋轉或低精度定位：全步進 + delay() 控制
• 一般 CNC/3D 列印：1/8 或 1/16 微步進 + AccelStepper 函式庫
• 精密定位或低震動：1/16 或 1/32 微步進 + TMC2209/TMC5160 驅動器（取代 A4988）
• 多軸協同：AccelStepper 多軸管理 + 定時器中斷

我自己的檢查順序是：先量 VMOT 電壓、再調 VREF 電流、最後才開始寫加減速。因為扭力不足造成的失步，寫再漂亮的加減速曲線都救不回來。
