CAN Bus 通訊協定完整教學：從物理層到 STM32/ESP32 實作

前言：車上那麼多控制器，靠一條線就講完

一台車裡有引擎電腦、煞車、車窗、儀表板，全部都要互相講話。如果每個裝置之間都拉一組線，線束會比引擎還重。CAN Bus 的答案是：全部掛在同一對線上，用 ID 決定誰先講。

它最厲害的地方有兩個：抗干擾（量的是兩條線的電壓差）與非破壞性仲裁（同時發話也不會撞掉資料）。這兩個設計讓它從 1980 年代活到今天，還在工業與車用領域霸佔位置。

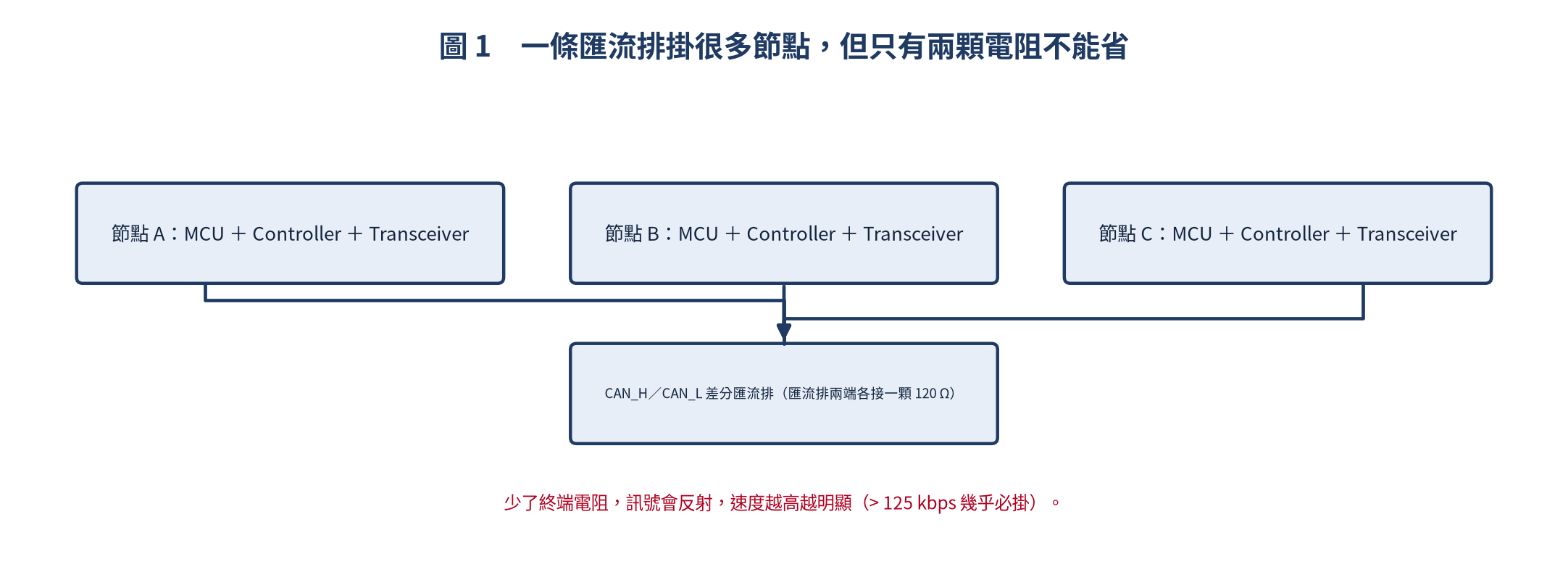

一條匯流排掛很多節點

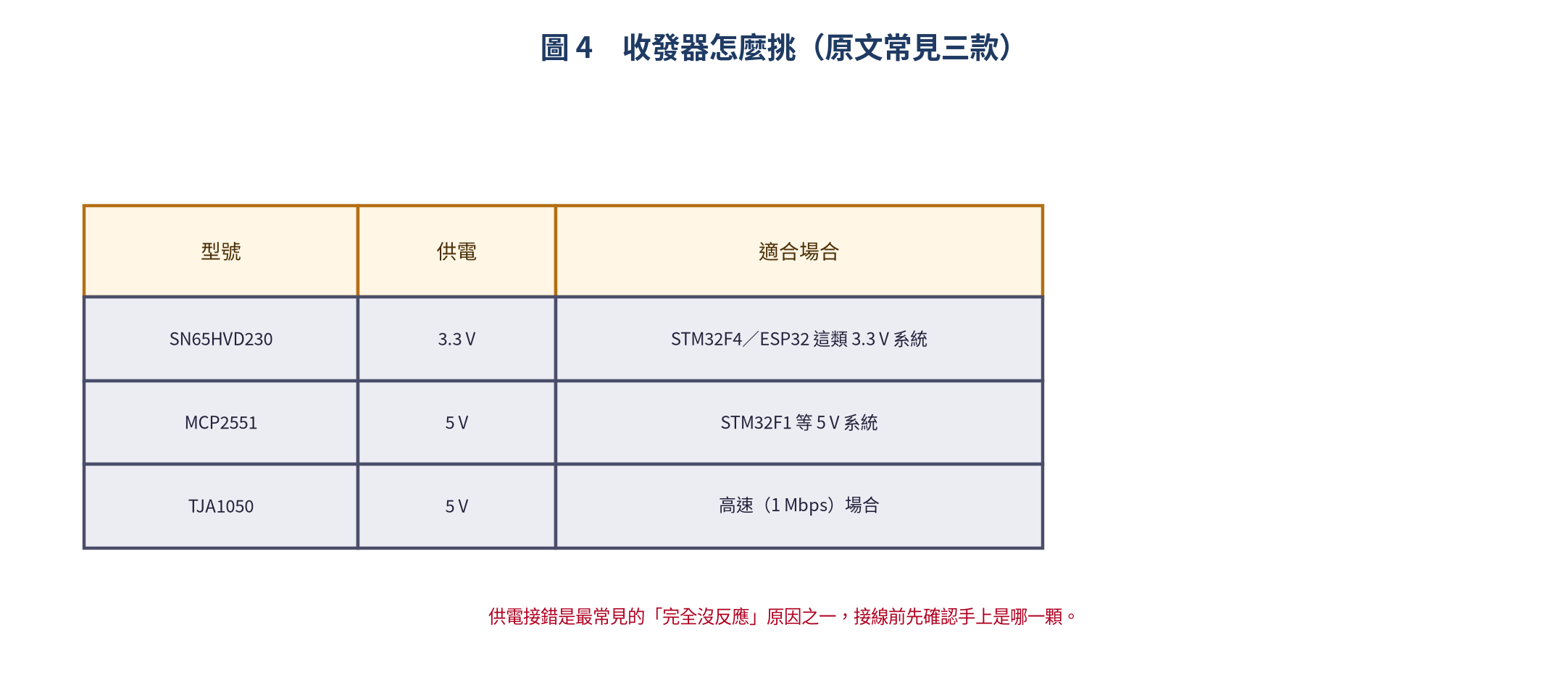

每個節點都是「MCU ＋ CAN Controller ＋ Transceiver」的組合。Controller 負責協議，Transceiver 負責把邏輯訊號轉成 CAN_H／CAN_L 的差分電壓。

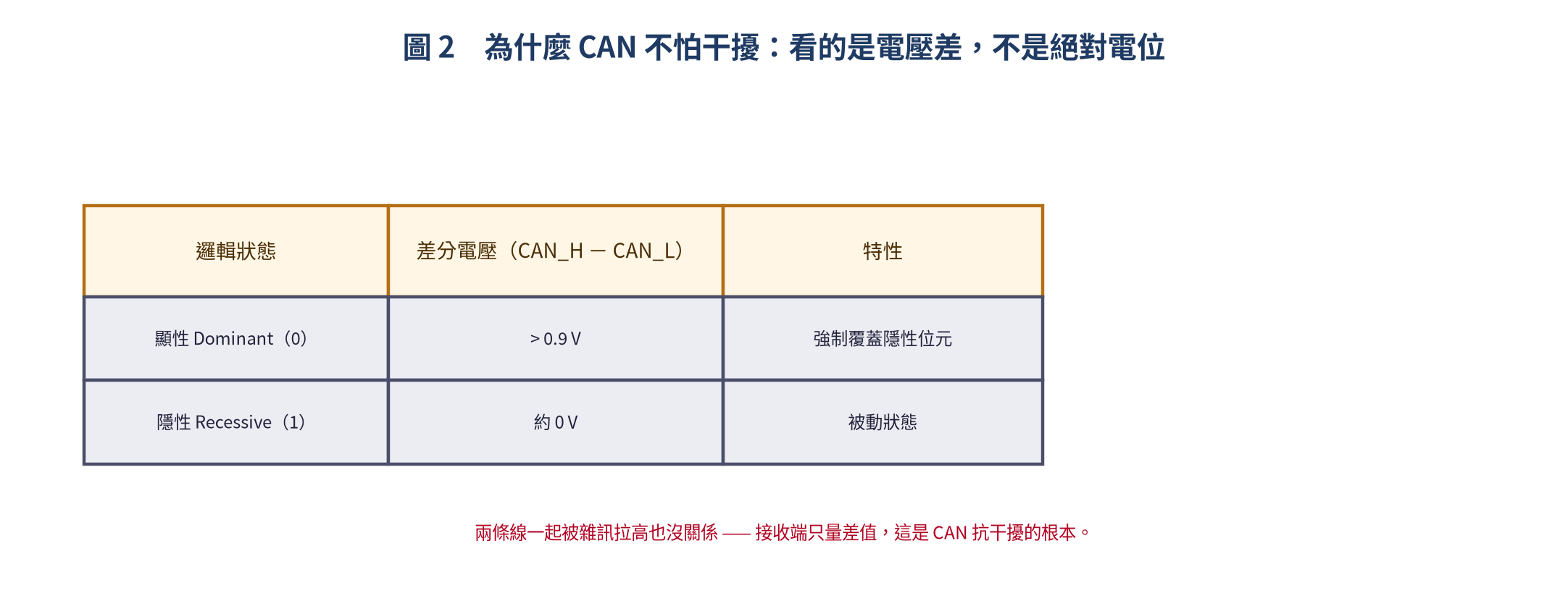

物理層：為什麼大家都強調那兩顆 120 Ω

CAN 的邏輯不是看某一條線的電位，而是看 CAN_H 減 CAN_L 的差值：差值大於 0.9 V 是顯性（0），接近 0 V 是隱性（1）。這個設計讓兩條線一起被雜訊拉高時，接收端完全不受影響。

至於那兩顆 120 Ω 終端電阻，作用是消除訊號反射。少了它們，低速時可能還勉強能動，一旦超過 125 kbps 就會開始不穩 —— 這也是現場最常見的「線看起來都對，但就是不通」。

一個 CAN 幀長什麼樣

注意 Data Field 最多只有 8 bytes（Classic CAN）。這不是設計缺陷，而是刻意的取捨：短訊框代表確定的延遲上限，對需要即時反應的車用系統比「一次傳很多」更重要。

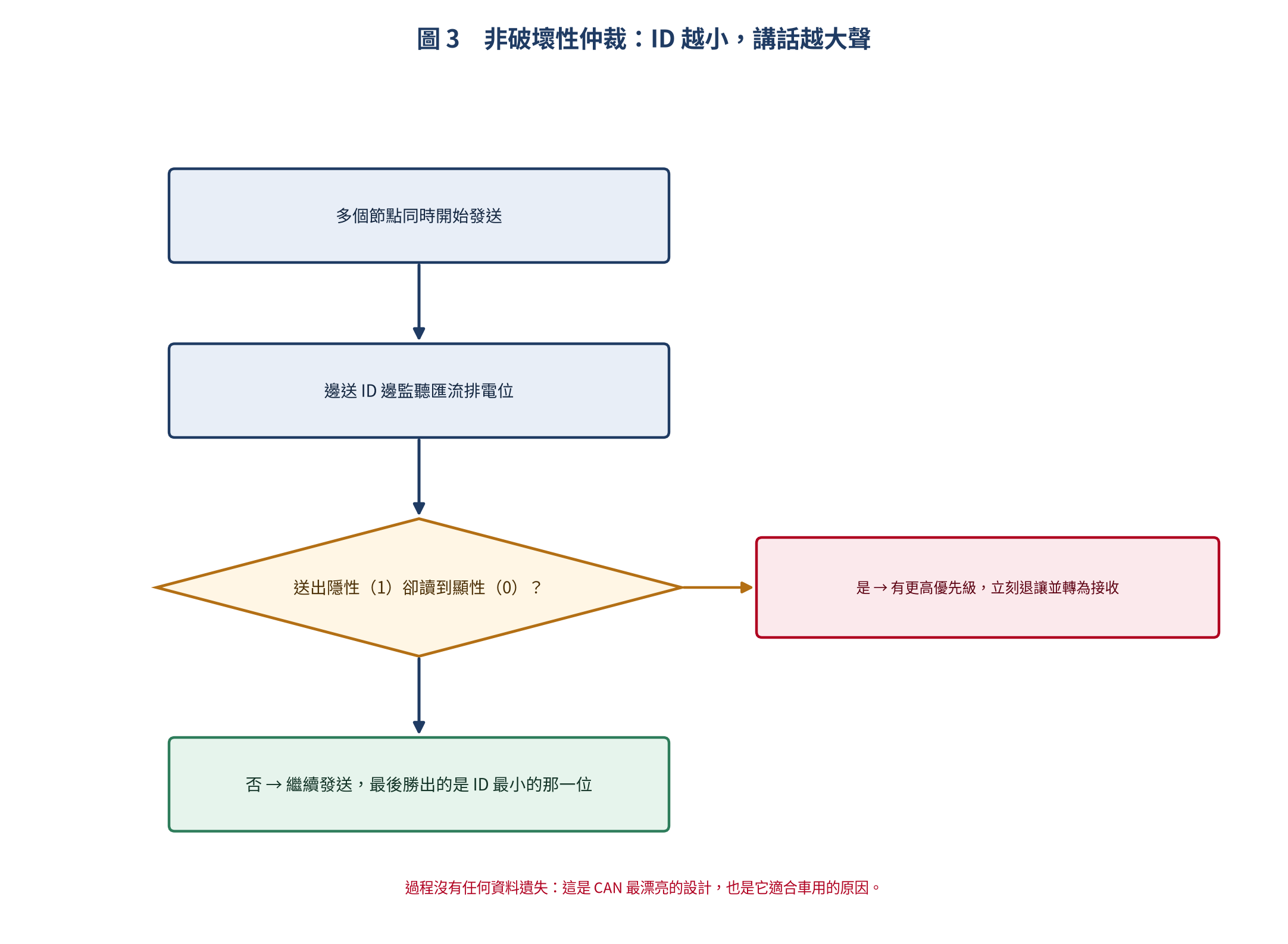

仲裁：ID 越小，講話越大聲

這個機制值得慢慢看：每個節點在送出 ID 的同時也在監聽匯流排。如果它送了隱性位元（1）卻讀到顯性（0），就立刻知道有人 ID 比自己小 → 直接退讓、轉為接收。

結果是：優先級最高的訊息自動獲勝，而且沒有任何資料遺失。ID ＝ 0x001 的煞車指令，永遠比 0x100 的車窗控制先出去。

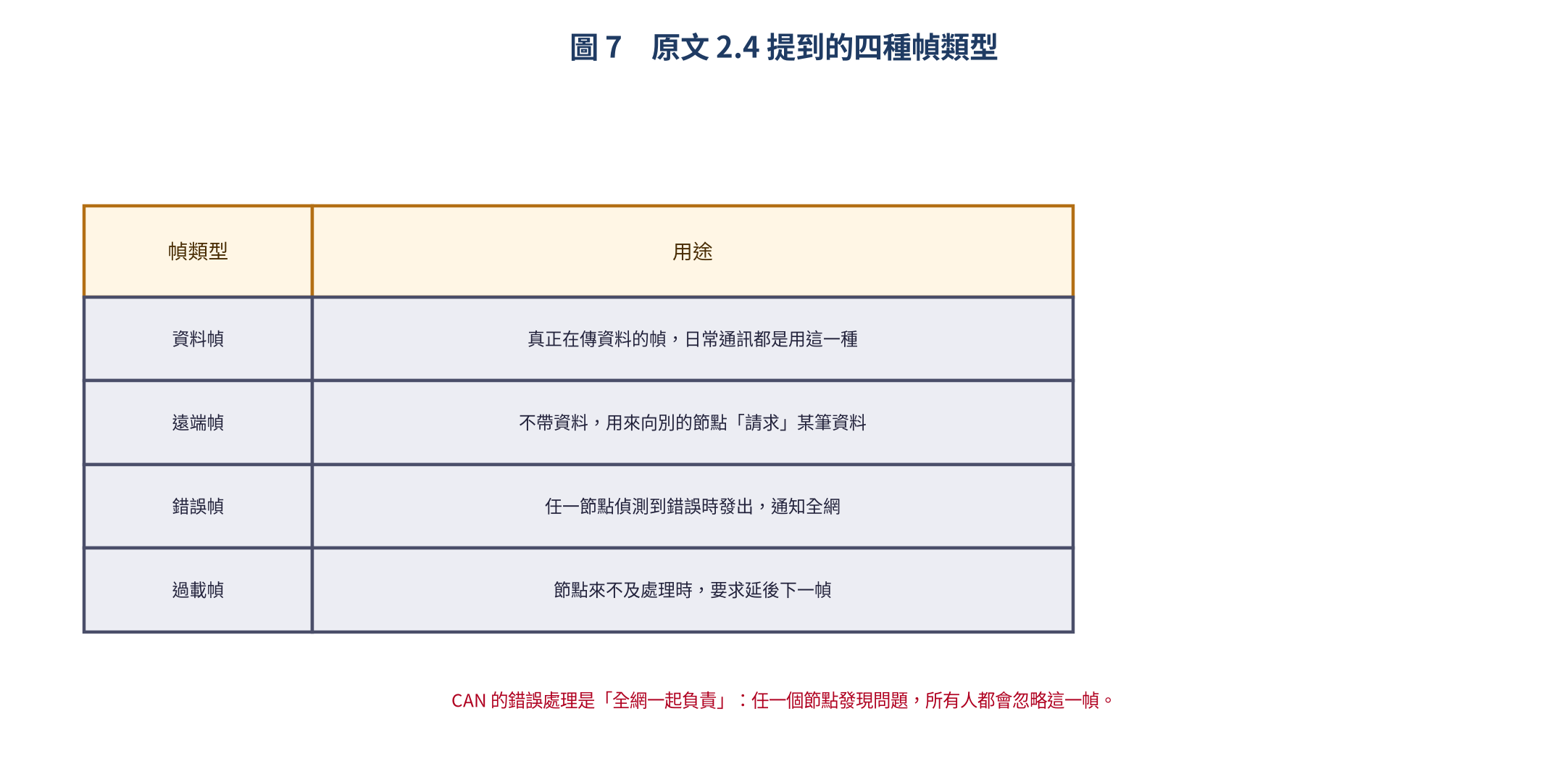

四種幀類型

日常通訊幾乎都是「資料幀」，但知道另外三種的存在會讓你更快看懂匯流排上的異常：錯誤幀是全網一起發出的警報，過載幀則是節點在說「我等一下」。

STM32 實作（bxCAN）

先初始化：設定時脈、模式與 bit timing。這一段通常由 CubeMX 產生，但知道它做了什麼很重要：

#include "stm32f4xx_hal.h"

CAN_HandleTypeDef hcan1;

void MX_CAN1_Init(void)
{
    hcan1.Instance = CAN1;
    hcan1.Init.Prescaler = 42;           // 42 MHz / 42 = 1 MHz
    hcan1.Init.Mode = CAN_MODE_NORMAL;   // NORMAL / LOOPBACK / SILENT
    hcan1.Init.SyncJumpWidth = CAN_SJW_1TQ;
    hcan1.Init.TimeSeg1 = CAN_BS1_12TQ;  // tBS1 = 12 TQ
    hcan1.Init.TimeSeg2 = CAN_BS2_3TQ;   // tBS2 = 3 TQ
    hcan1.Init.TimeTriggeredMode = DISABLE;
    hcan1.Init.AutoBusOff = DISABLE;
    hcan1.Init.AutoWakeUp = DISABLE;
    hcan1.Init.AutoRetransmission = ENABLE;
    hcan1.Init.ReceiveFifoLocked = DISABLE;
    hcan1.Init.TransmitFifoPriority = DISABLE;
    HAL_CAN_Init(&hcan1);
}

最容易卡住的算式是「一個 bit 要多少個時脈」：

CAN Clock = APB1 Clock / Prescaler = 42 MHz / 42 = 1 MHz
Bit Time = tSYNC_SEG + tBS1 + tBS2 = 1 + 12 + 3 = 16 TQ
Baud Rate = 1 MHz / 16 = 62.5 kbps

意思是：APB1 的 42 MHz 除以 Prescaler 42，得到 1 MHz 的 CAN 時脈，再依 BS1／BS2 分配比例組成一個完整的 bit。算錯這一步，波特率就會差一點 —— 而 CAN 對波特率差異是零容忍的。

接著是濾波器。它不是「過濾雜訊」，而是決定這顆 MCU 要收哪些 ID 的訊息，沒設定好的話你可能一個中斷都不會進：

void CAN_Filter_Config(void)
{
    CAN_FilterTypeDef filter = {0};

    filter.FilterBank = 0;
    filter.FilterMode = CAN_FILTERMODE_IDMASK;  // ID Mask 模式
    filter.FilterScale = CAN_FILTERSCALE_32BIT;
    filter.FilterIdHigh = 0x0000;
    filter.FilterIdLow  = 0x0000;
    filter.FilterMaskIdHigh = 0x0000;           // 接收所有 ID
    filter.FilterMaskIdLow  = 0x0000;
    filter.FilterFIFOAssignment = CAN_RX_FIFO0;
    filter.FilterActivation = ENABLE;
    HAL_CAN_ConfigFilter(&hcan1, &filter);
}

發送與接收的程式碼很制式，但欄位要填對：

CAN_TxHeaderTypeDef tx_header;
uint8_t tx_data[8] = {0x01, 0x02, 0x03, 0x04, 0x05, 0x06, 0x07, 0x08};
uint32_t tx_mailbox;

tx_header.StdId = 0x123;          // 11-bit ID
tx_header.ExtId = 0;
tx_header.IDE = CAN_ID_STD;       // 標準幀
tx_header.RTR = CAN_RTR_DATA;     // 資料幀
tx_header.DLC = 8;                // 8 bytes

HAL_CAN_AddTxMessage(&hcan1, &tx_header, tx_data, &tx_mailbox);

CAN_RxHeaderTypeDef rx_header;
uint8_t rx_data[8];

// 主程式啟動接收中斷
HAL_CAN_ActivateNotification(&hcan1, CAN_IT_RX_FIFO0_MSG_PENDING);

// 回呼函數
void HAL_CAN_RxFifo0MsgPendingCallback(CAN_HandleTypeDef *hcan)
{
    if (hcan->Instance == CAN1)
    {
        HAL_CAN_GetRxMessage(hcan, CAN_RX_FIFO0, &rx_header, rx_data);

        uint16_t received_id = rx_header.StdId;
        uint8_t  dlc = rx_header.DLC;

        // 根據不同 ID 處理資料
        switch (received_id)
        {
            case 0x100:  // 感測器資料
                process_sensor_data(rx_data, dlc);
                break;
            case 0x200:  // 控制指令
                process_control_cmd(rx_data, dlc);
                break;
            default:
                break;
        }
    }
}

ESP32 實作（TWAI）

ESP32 內建的控制器叫 TWAI，Arduino 環境有現成函式庫可以直接用：

#include <CAN.h>

#define CAN_TX_PIN  5   // GPIO5
#define CAN_RX_PIN  4   // GPIO4

void setup()
{
    Serial.begin(115200);

    if (!CAN.begin(500E3))  // 500 kbps
    {
        Serial.println("CAN init failed!");
        while (1);
    }

    CAN.filter(0x100, 0x7FF);  // 只接收 ID=0x100
    Serial.println("CAN Bus ready");
}

void loop()
{
    // 發送
    CAN.beginPacket(0x123);
    CAN.write(0xAA);
    CAN.write(0xBB);
    CAN.write(0xCC);
    CAN.write(0xDD);
    CAN.endPacket();

    // 接收
    int packetSize = CAN.parsePacket();
    if (packetSize > 0)
    {
        Serial.printf("CAN ID: 0x%03X, DLC: %d, Data: ", CAN.packetId(), packetSize);
        while (CAN.available())
        {
            Serial.printf("%02X ", CAN.read());
        }
        Serial.println();
    }

    delay(1000);
}

IDF 環境則是直接用 driver：

#include "driver/twai.h"

#define TX_GPIO  GPIO_NUM_5
#define RX_GPIO  GPIO_NUM_4

void can_init(void)
{
    twai_general_config_t gen_config = TWAI_GENERAL_CONFIG_DEFAULT(
        TX_GPIO, RX_GPIO, TWAI_MODE_NORMAL);
    twai_timing_config_t timing_config = TWAI_TIMING_CONFIG_500KBITS();
    twai_filter_config_t filter_config = TWAI_FILTER_CONFIG_ACCEPT_ALL();

    if (twai_driver_install(&gen_config, &timing_config, &filter_config) == ESP_OK)
    {
        twai_start();
        Serial.println("TWAI driver installed & started");
    }
}

void can_send(uint16_t id, uint8_t *data, uint8_t len)
{
    twai_message_t msg = {0};
    msg.identifier = id;
    msg.data_length_code = len;
    msg.extd = 0;      // 標準幀
    msg.rtr = 0;       // 資料幀
    for (int i = 0; i < len; i++) msg.data[i] = data[i];

    if (twai_transmit(&msg, pdMS_TO_TICKS(100)) == ESP_OK)
        Serial.println("Message sent");
    else
        Serial.println("Transmit failed");
}

void can_recv(void)
{
    twai_message_t msg;
    if (twai_receive(&msg, pdMS_TO_TICKS(50)) == ESP_OK)
    {
        Serial.printf("ID: 0x%03X, DLC: %d, Data: ", msg.identifier, msg.data_length_code);
        for (int i = 0; i < msg.data_length_code; i++)
            Serial.printf("%02X ", msg.data[i]);
        Serial.println();
    }
}

實戰：多節點溫度監控

原文的範例把多個節點接成一條匯流排，每顆 MCU 各掛一個溫度感測器：

// ┌──────────┐        ┌──────────┐        ┌──────────┐
// │ Node A   │        │ Node B   │        │ Node C   │
// │ STM32F4  │ CAN    │ ESP32    │ CAN    │ STM32F1  │
// │ DS18B20  │════════│ OLED     │════════│ Relay    │
// │ Sensor   │   Bus  │ Display  │   Bus  │ Actuator │
// └──────────┘        └──────────┘        └──────────┘

// Node A — 溫度發送端（STM32）
typedef struct {
    int16_t temperature;  // 放大 100 倍，如 25.43°C → 2543
    uint8_t  sensor_id;
    uint8_t  crc8;
} __attribute__((packed)) SensorPacket;

void send_temperature(void)
{
    SensorPacket pkt;
    pkt.temperature = (int16_t)(ds18b20_get_temp() * 100);
    pkt.sensor_id = 1;
    pkt.crc8 = calc_crc8((uint8_t *)&pkt, sizeof(pkt) - 1);

    CAN_TxHeaderTypeDef header;
    header.StdId = 0x100;
    header.DLC = sizeof(SensorPacket);
    header.IDE = CAN_ID_STD;
    header.RTR = CAN_RTR_DATA;

    uint32_t mailbox;
    HAL_CAN_AddTxMessage(&hcan1, &header, (uint8_t *)&pkt, &mailbox);
}

這個架構可以延伸得很遠：節點變多不用拉新線，只要分配不同的 ID。這也是 CAN 在工業現場打敗 RS485 的原因 —— 它自己有優先級、有錯誤處理、有 ACK，不用你在應用層再補一套。

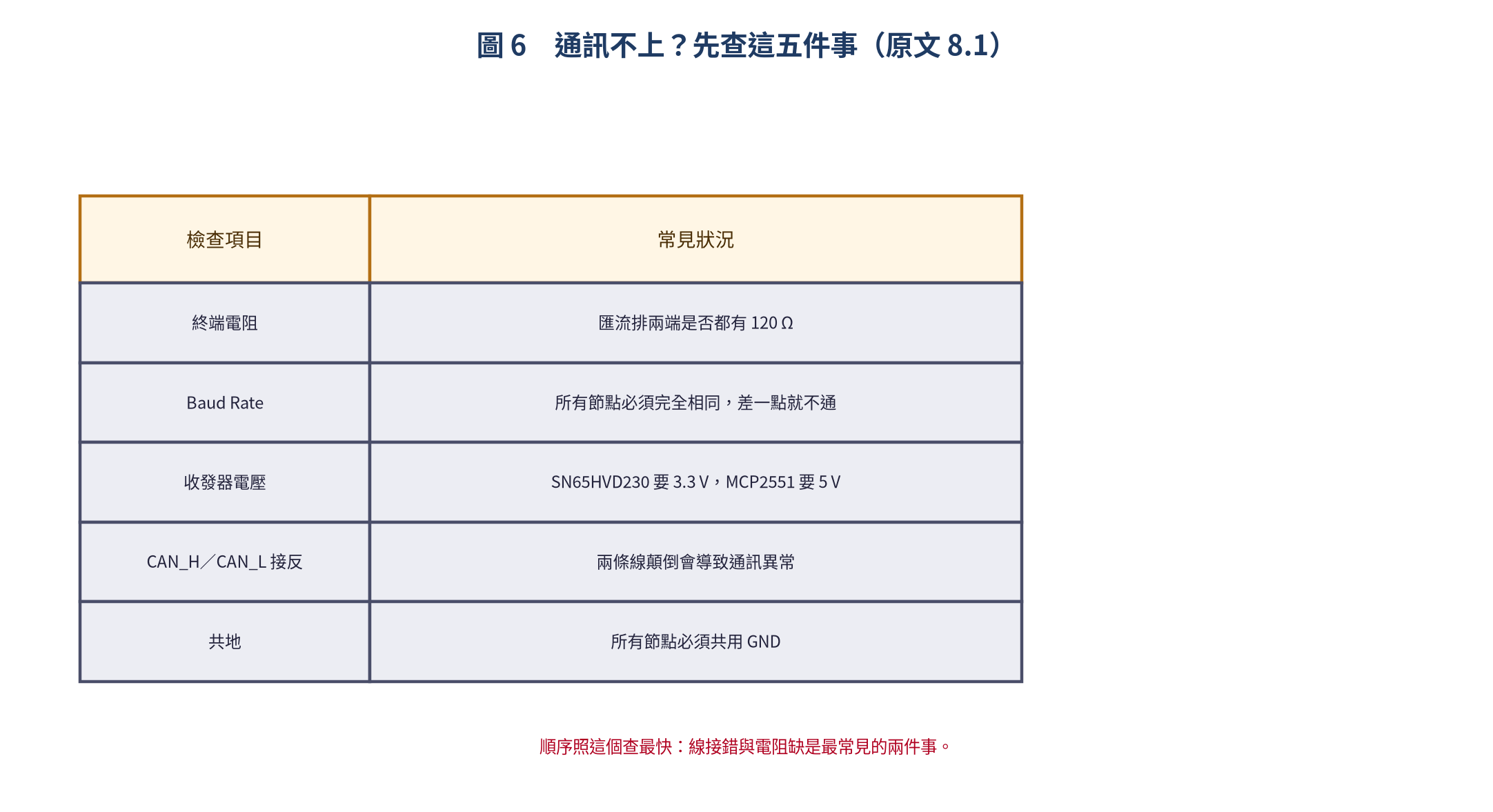

通訊不上？先查這五件事

這五項的排查順序建議照排：先用電表量匯流排兩端的 120 Ω（會量到約 60 Ω），再確認兩邊 baud rate 是否一致，最後才懷疑程式。CAN 的問題有九成在線與設定上。

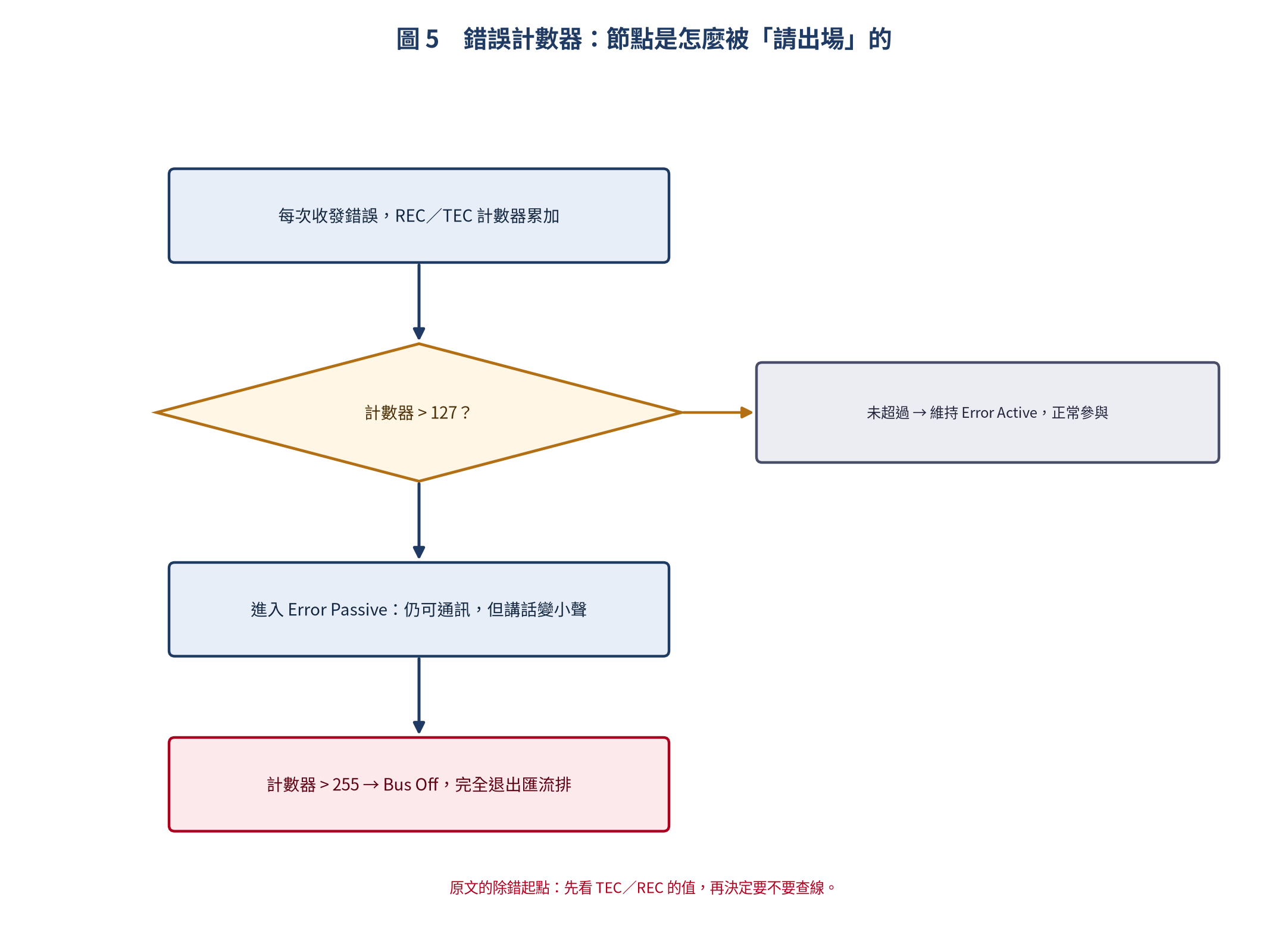

錯誤計數器：節點是怎麼被請出場的

CAN controller 內部有兩個計數器：REC（接收錯誤）與 TEC（發送錯誤）。超過 127 進入 Error Passive，超過 255 就直接 Bus Off、不再參與通訊。

Bus Off 不是壞事，而是保護機制：一個一直發錯的節點繼續佔著匯流排，整條網路都會被它拖垮。也很容易誤判 —— 很多人以為「板子壞了」，其實只是線接反或沒共地。

// 檢查 STM32 CAN 錯誤狀態
if (HAL_CAN_GetState(&hcan1) == HAL_CAN_STATE_ERROR)
{
    uint32_t error = HAL_CAN_GetError(&hcan1);
    if (error & HAL_CAN_ERROR_ACK)      Serial.println("ACK Error");
    if (error & HAL_CAN_ERROR_BOF)      Serial.println("Bus Off");
    if (error & HAL_CAN_ERROR_STF)      Serial.println("Stuff Error");
    if (error & HAL_CAN_ERROR_FOR)      Serial.println("Form Error");
    if (error & HAL_CAN_ERROR_CRC)      Serial.println("CRC Error");
}

這段檢查程式碼建議在開發階段就放進去，出問題時直接印出是哪一種錯誤：ACK Error 通常是沒有其他節點回應、Stuff Error 多半是波特率不一致、CRC Error 就是訊號品質問題。

總結

CAN 是一套「連錯誤都設計進去」的協定。四個重點：

• 差分訊號：看的是兩線差值，抗干擾能力來自這裡
• 非破壞性仲裁：ID 越小越優先，而且不會撞掉資料
• 短訊框 ＋ CRC ＋ ACK：延遲可預測，錯了也能立刻知道
• 錯誤計數器：壞節點會被自動隔離，不會拖垮全網

把這四點弄懂，之後去看 CAN FD 或車用的 J1939，都會發現它們只是同一套思路的延伸。
