FreeRTOS 多工管理完整教學：任務、佇列與信號量

前言

如果你寫過 STM32 或 ESP32，那其實你早就用過 FreeRTOS 了 —— STM32 的 HAL 庫內建 CMSIS-RTOS 封裝層，ESP32 的 ESP-IDF 更是直接基於 FreeRTOS 當成原生執行環境。我們平常只是呼叫一行建立任務的 API，背後那顆排程器就開始替我們安排「現在輪到誰跑」。

先講重點：不論你用哪個平台，要理解的東西都是同一套 —— 任務排程、佇列通訊、信號量同步和中斷管理。這四樣弄懂了，之後不管是加 Wi-Fi、加感測器、加 OLED，都只是把它們拼起來而已。這篇會從任務狀態機一路講到可以跑的實戰程式碼，中間順便把幾個很容易踩的坑點出來。

一、為什麼需要 RTOS？

先回答一個很多人心裡的疑問：我的程式本來就跑得好好的，為什麼要多一層作業系統？

傳統前後台系統（Super Loop）在單一任務時很好用，但當系統需要同時處理 Wi-Fi 連線、感測器讀取、按鍵掃描和螢幕更新時，輪詢式的 while(1) 很快就會讓某個任務被 Block 住。RTOS 提供了：

• 多工並行：多個任務看似同時執行
• 優先級排程：重要任務優先處理
• 同步機制：Queue、Semaphore、Mutex 讓任務安全溝通
• 模組化：每個功能獨立成任務，降低耦合

以 ESP32 為例，開機後已經有 11 個系統任務在執行（Wi-Fi、TCP/IP、Timer、IPC 等），你的應用任務只是其中之一。換句話說，真正要學的不是「怎麼寫一個 while(1)」，而是怎麼跟這 11 個鄰居排隊、讓路、交接工作。

二、任務（Task）管理

2.1 任務狀態機

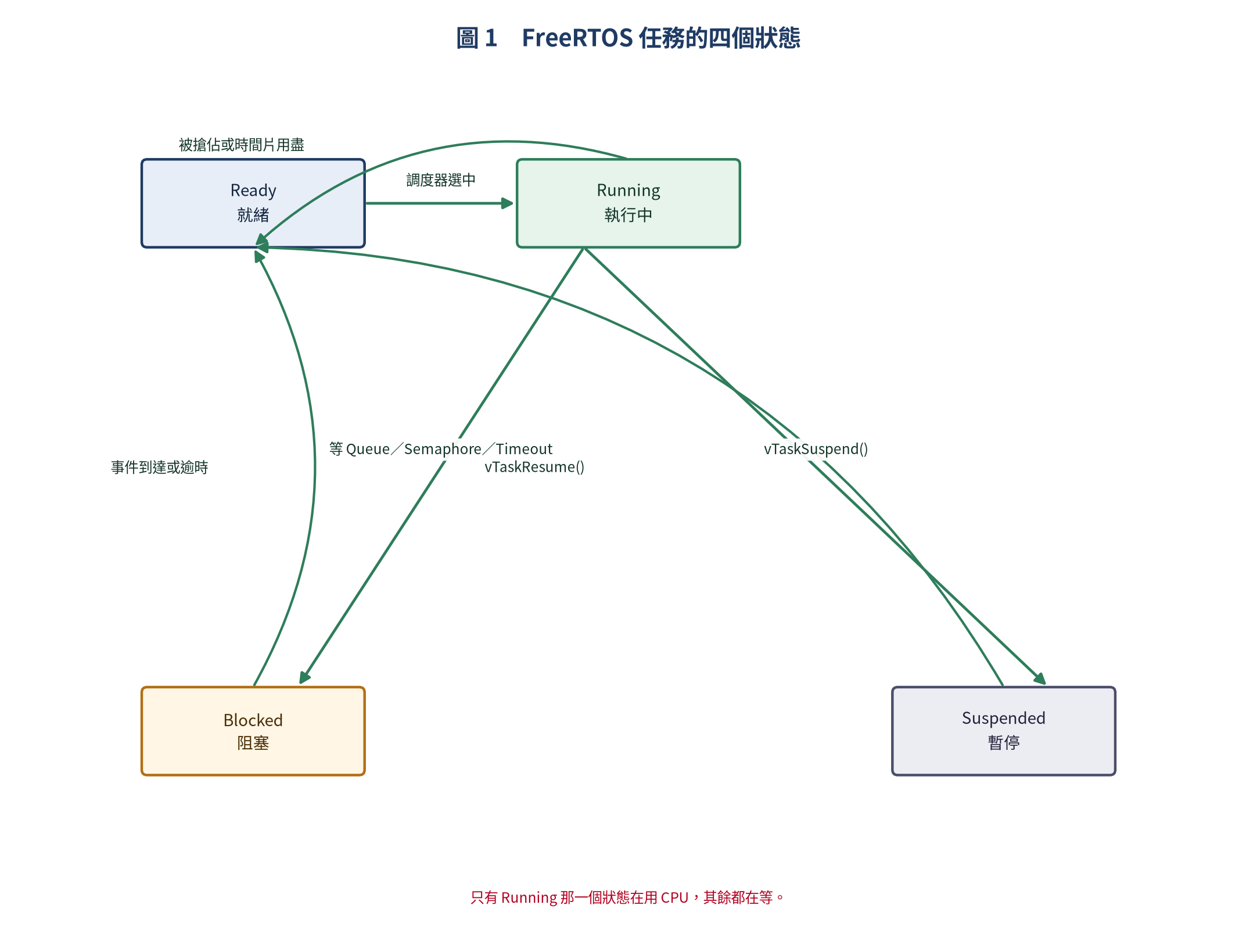

圖 1：FreeRTOS Task 狀態機 — 四個核心狀態：Ready、Running、Blocked、Suspended。

• Ready（就緒）：任務可以執行，等待調度器選擇
• Running（執行中）：正在使用 CPU
• Blocked（阻塞）：等待某個事件（Timeout、Queue、Semaphore）
• Suspended（暫停）：被 vTaskSuspend() 暫停，需 vTaskResume() 恢復

看圖就知道一件事：四個狀態裡只有 Running 真的在用 CPU，其他三個都在等。所以設計任務時真正的功夫不在「讓它跑」，而在「讓它知道什麼時候該讓開」—— 該等的時候就進 Blocked，不要用一個空的迴圈去佔 CPU。

2.2 創建任務

ESP-IDF（原生 FreeRTOS API）：

#include "freertos/FreeRTOS.h"
#include "freertos/task.h"

static void sensor_task(void *pvParameters)
{
    while (1) {
        read_sensor();
        vTaskDelay(pdMS_TO_TICKS(100));  // 100ms 一次
    }
}

void app_main(void)
{
    xTaskCreate(
        sensor_task,        // 任務函數
        "sensor_task",      // 名稱 (除錯用)
        4096,               // Stack 大小 (bytes)
        NULL,               // 參數
        5,                  // 優先級 (0~configMAX_PRIORITIES-1)
        NULL                // Task handle (可選)
    );
}

這六個參數值得一個一個看過：任務函式、除錯用的名稱、Stack 大小（單位是 bytes）、傳進去的參數、優先級，最後是可以拿來操作這個任務的 handle。上面給 sensor_task 的是 4096 bytes 與優先級 5，訊息每 100 ms 收一次。

STM32 + CMSIS-RTOS（FreeRTOS 封裝）：

#include "cmsis_os.h"

void sensor_task(void const *argument)
{
    while (1) {
        read_sensor();
        osDelay(100);  // 100ms
    }
}

osThreadDef(sensor_task, osPriorityNormal, 1, 1024, NULL);

int main(void)
{
    HAL_Init();
    // ...
    osThreadCreate(osThread(sensor_task), NULL);
    osKernelStart();  // 啟動調度器
    while (1);
}

同一個概念換一組 API 而已，差別在 CMSIS-RTOS 把執行緒定義（osThreadDef）跟建立（osThreadCreate）拆成兩步，而且最後一定要呼叫 osKernelStart()，否則排程器根本不會啟動 —— 這是 STM32 新手最常見的「程式燒進去卻什麼都沒發生」。

2.3 任務優先級與搶佔

先把「誰決定現在跑誰」這件事拆開來看：

圖 2：FreeRTOS 搶佔式排程 — 高優先級 Task A 搶佔低優先級 Task B；ISR 觸發後喚醒 Task A。

FreeRTOS 使用搶佔式優先級排程（Preemptive Priority Scheduling）：

• 高優先級任務就緒時，立即搶佔低優先級任務
• 同等優先級採用時間片輪轉（Round-Robin Time Slicing）
• 優先級數：0（最低）~ configMAX_PRIORITIES-1（最高）
• ESP32 預設 configMAX_PRIORITIES = 25

實務建議：優先級不是越多越好，3~5 個層級通常就夠了：

// 常用優先級分層
#define PRIO_ISR_HANDLER   10  // 硬即時任務
#define PRIO_CONTROL        8  // 控制迴路 (PID)
#define PRIO_COMM           5  // 通訊任務
#define PRIO_SENSOR         3  // 感測器讀取
#define PRIO_DISPLAY        1  // 顯示/除錯

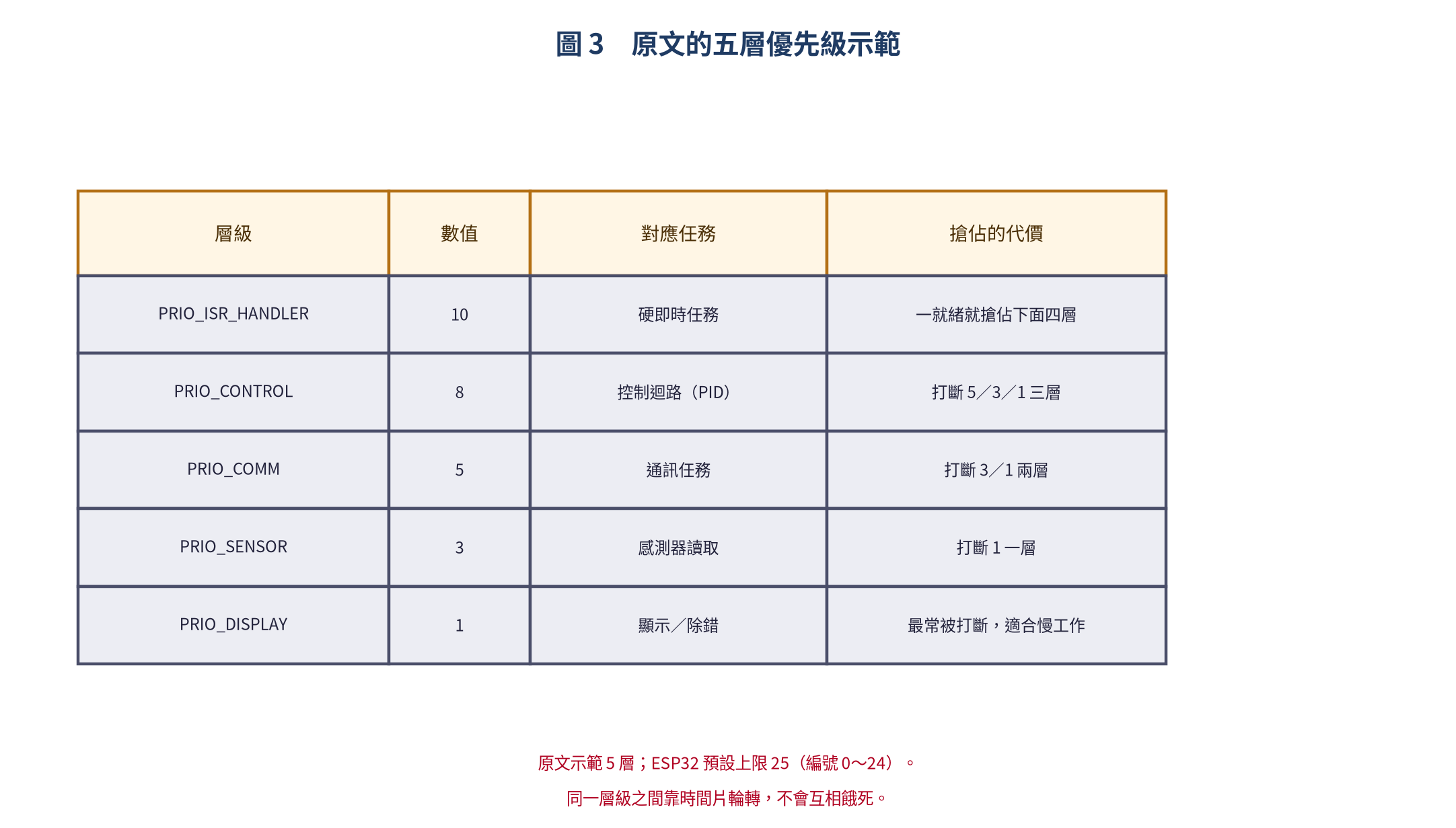

圖 3：五層優先級示範 — 編號越大越容易搶到 CPU。

這張表的意思是：每多一層，就多一個「誰會打斷誰」的組合。值設得越高，任務越不容易被別的任務拖慢，但相對地，低優先級的工作就更容易被餓著。所以我自己的習慣是：只有真的趕時間（硬即時、控制迴路）才往上加，其餘一律壓在下面幾層。

三、Queue（佇列）— 任務間通信

Queue 是 FreeRTOS 中最基礎的 IPC（行程間通訊）機制。Task A 可以把資料放入 Queue，Task B 可以取出。Queue 是先進先出（FIFO）結構。

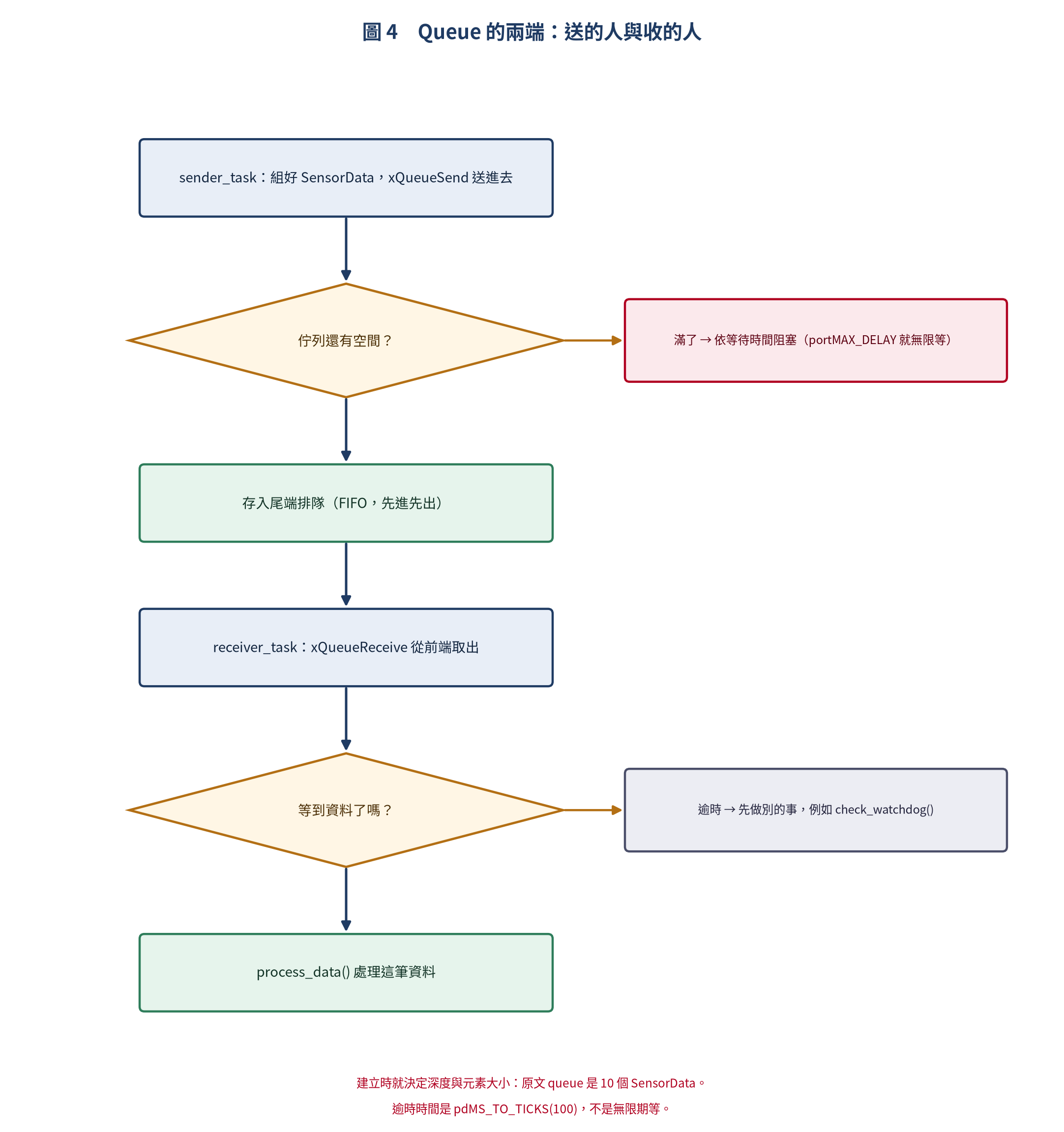

圖 4：Queue 資料流 — Sender 寫入 Queue，Receiver 阻塞等待直到資料到達。

這張圖裡有兩個容易寫錯的地方：佇列滿了怎麼辦、等不到資料怎麼辦。這兩個問題的答案都寫在下面的程式裡。

3.1 基本 Queue 操作

#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/queue.h"

QueueHandle_t sensor_queue;

// 資料結構
typedef struct {
    float temperature;
    float humidity;
    uint32_t timestamp;
} SensorData;

void sender_task(void *pvParam)
{
    SensorData data;
    while (1) {
        data.temperature = read_temp();
        data.humidity    = read_humidity();
        data.timestamp   = millis();

        // 發送資料（若 queue 滿，等 portMAX_DELAY）
        xQueueSend(sensor_queue, &data, portMAX_DELAY);
        vTaskDelay(pdMS_TO_TICKS(1000));
    }
}

void receiver_task(void *pvParam)
{
    SensorData data;
    while (1) {
        // 接收資料（若 queue 空，阻塞等待）
        if (xQueueReceive(sensor_queue, &data, portMAX_DELAY) == pdPASS)
        {
            printf("Temp: %.1f, Hum: %.1f\n", data.temperature, data.humidity);
        }
    }
}

void app_main(void)
{
    // 創建 queue：每個元素 sizeof(SensorData)，最多 10 個
    sensor_queue = xQueueCreate(10, sizeof(SensorData));

    xTaskCreate(sender_task,   "sender",   2048, NULL, 5, NULL);
    xTaskCreate(receiver_task, "receiver", 2048, NULL, 5, NULL);
}

這段的重點有三個：資料結構（SensorData）、佇列深度（10 個元素）、以及發送與接收都用 portMAX_DELAY —— 意思是「沒空間就一直等、沒資料就一直等」。它能跑，但要小心：當 Queue 滿了，發送方是真的會被卡住的。

3.2 Queue 超時處理

// 阻塞最多 100ms，若無資料則繼續執行
if (xQueueReceive(queue, &data, pdMS_TO_TICKS(100)) == pdPASS)
{
    process_data(&data);
}
else
{
    // Timeout，做其他事
    check_watchdog();
}

把 portMAX_DELAY 換成具體時間（這裡是 100 ms），行為就從「死等」變成「等不到就先去做別的事」。實務上我幾乎都建議這樣寫，理由不是效能，而是讓任務有機會回來檢查自己的健康狀態，例如餵一下看門狗。

四、Semaphore（信號量）與 Mutex

如果說 Queue 負責傳資料，Semaphore 負責的就是傳「事件」與管「資源」。這兩件事在 RTOS 裡長得很像，但用途完全不同。

4.1 Binary Semaphore（二值信號量）

Binary Semaphore 最常見的用法是中斷同步——ISR 通知任務執行耗時操作：

SemaphoreHandle_t sem;

void IRAM_ATTR gpio_isr_handler(void *arg)
{
    BaseType_t wake = pdFALSE;
    xSemaphoreGiveFromISR(sem, &wake);
    if (wake) portYIELD_FROM_ISR();
}

void sensor_task(void *pvParam)
{
    while (1) {
        if (xSemaphoreTake(sem, portMAX_DELAY) == pdPASS)
        {
            // ISR 觸發後執行
            uint32_t val = read_adc();
            process_adc(val);
        }
    }
}

void app_main(void)
{
    sem = xSemaphoreCreateBinary();
    xTaskCreate(sensor_task, "sensor", 2048, NULL, 10, NULL);

    gpio_set_intr_type(GPIO_NUM_34, GPIO_INTR_POSEDGE);
    gpio_install_isr_service(0);
    gpio_isr_handler_add(GPIO_NUM_34, gpio_isr_handler, NULL);
}

流程是這樣：中斷發生時 ISR 只做一件小事 —— 給出信號量，然後叫排程器看要不要切換任務；真正耗時的讀取與處理，全部留給 sensor_task 去做。這是寫 RTOS 最重要的一條紀律：ISR 要短。

4.2 Counting Semaphore（計數信號量）

Counting Semaphore 用於管理有限數量的資源（如記憶體池、連線槽）：

SemaphoreHandle_t pool_sem;

#define POOL_SIZE 5

void worker_task(void *pvParam)
{
    int id = (int)pvParam;
    while (1) {
        // 取得資源
        if (xSemaphoreTake(pool_sem, pdMS_TO_TICKS(5000)) == pdPASS)
        {
            printf("Worker %d acquired resource\n", id);
            vTaskDelay(pdMS_TO_TICKS(2000 + rand() % 3000));
            xSemaphoreGive(pool_sem);  // 釋放資源
        }
        else
        {
            printf("Worker %d timeout!\n", id);
        }
    }
}

void app_main(void)
{
    pool_sem = xSemaphoreCreateCounting(POOL_SIZE, POOL_SIZE);
    for (int i = 0; i < 8; i++)
        xTaskCreate(worker_task, "worker", 2048, (void *)i, 5, NULL);
}

這裡的對比很有意思：資源有 5 個（POOL_SIZE），但建立的工作任務有 8 個。也就是說一定有 3 個在等，程式設計上就必須接受「等不到」是正常狀態，所以才會寫上 5000 ms 的逾時與那句 timeout 訊息。

4.3 Mutex（互斥鎖）與 Priority Inheritance

Mutex 用於保護共用資源（全域變數、硬體周邊），與 Binary Semaphore 最大的不同是支援優先級繼承（Priority Inheritance）解決優先級反轉問題。

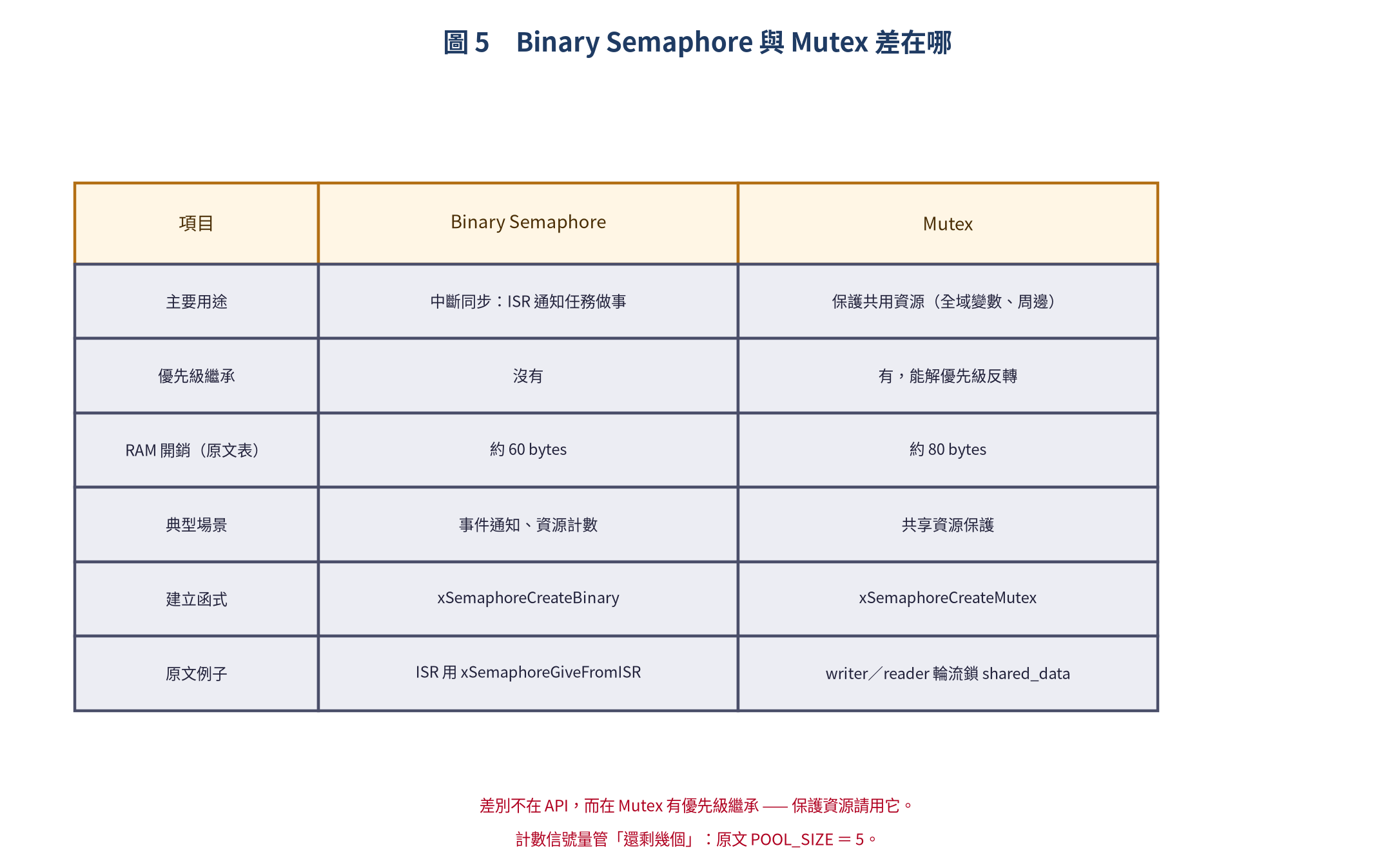

圖 5：Binary Semaphore 與 Mutex 的差別 — 兩者的 API 幾乎一樣，差別在優先級繼承。

優先級反轉的意思是：低優先級任務先拿到鎖，高優先級任務只好等它；偏偏中間還有一個中優先級任務一直插隊，結果高優先級任務被拖得最久。Mutex 的優先級繼承會讓持有鎖的低優先級任務「暫時升級」，趕快把事情做完還鎖 —— 這也是為什麼保護資源請用 Mutex，不要用 Binary Semaphore。

SemaphoreHandle_t mutex;
int shared_data = 0;

void writer_task(void *pvParam)
{
    while (1) {
        xSemaphoreTake(mutex, portMAX_DELAY);
        shared_data = read_sensor();
        xSemaphoreGive(mutex);
        vTaskDelay(pdMS_TO_TICKS(100));
    }
}

void reader_task(void *pvParam)
{
    while (1) {
        xSemaphoreTake(mutex, portMAX_DELAY);
        int val = shared_data;
        xSemaphoreGive(mutex);
        printf("Value: %d\n", val);
        vTaskDelay(pdMS_TO_TICKS(50));
    }
}

void app_main(void)
{
    mutex = xSemaphoreCreateMutex();  // 使用 Mutex (含 Priority Inheritance)
    xTaskCreate(writer_task, "writer", 2048, NULL, 3, NULL);
    xTaskCreate(reader_task, "reader", 2048, NULL, 5, NULL);
}

五、Task Notification（任務通知）

FreeRTOS 的 Task Notification 比 Semaphore 更快（不需要額外的 queue/semaphore 物件）：

TaskHandle_t worker_handle;

void worker(void *pvParam)
{
    uint32_t val;
    while (1) {
        // 阻塞等待通知
        xTaskNotifyWait(0, ULONG_MAX, &val, portMAX_DELAY);
        printf("Received: %lu\n", val);
    }
}

void app_main(void)
{
    xTaskCreate(worker, "worker", 2048, NULL, 5, &worker_handle);

    // 從 ISR 或另一個任務發送通知
    xTaskNotify(worker_handle, 0x42, eSetValueWithOverwrite);
}

Task Notification 性能對比：

這張表的結論很直接：Task Notification 的開銷是 0，因為資料就存在任務自己的 TCB 裡，不用另外配置物件；速度還快上約 45%。代價是它只能「一對一」通知 —— 一次只有一個任務能收到，這點跟 Semaphore 不同。

六、實戰專案：多感測器資料採集系統

整合上述機制，實作一個完整的 IoT 資料採集系統：

// ┌─────────────┐    Queue     ┌──────────────┐    UDP     ┌──────┐
// │ Sensor Task  │────data────→│ Network Task  │───────→│ Server │
// │   (Prio 3)   │             │   (Prio 5)    │         │Port  │
// └──────┬───────┘             └──────┬───────────┘         └──────┘
//        │ ISR notification           │
//   ┌────▼───┐                 ┌──────▼───────┐
//   │ Button │                 │ OLED Display │
//   │  ISR   │                 │  (Prio 1)    │
//   └────────┘                 └──────────────┘

SemaphoreHandle_t button_sem;
QueueHandle_t    data_queue;
TaskHandle_t     sensor_handle;
TaskHandle_t     network_handle;
TaskHandle_t     display_handle;

// Button ISR
void IRAM_ATTR button_isr(void *arg)
{
    BaseType_t w = pdFALSE;
    xSemaphoreGiveFromISR(button_sem, &w);
    if (w) portYIELD_FROM_ISR();
}

// Sensor Task
void sensor_task(void *pv)
{
    while (1) {
        xSemaphoreTake(button_sem, portMAX_DELAY);

        SensorData d;
        d.temp = read_ds18b20();
        d.hum  = read_dht22();
        d.ts   = esp_timer_get_time();

        xQueueSend(data_queue, &d, pdMS_TO_TICKS(10));
    }
}

// Network Task (Wi-Fi + UDP)
void network_task(void *pv)
{
    SensorData d;
    while (1) {
        if (xQueueReceive(data_queue, &d, pdMS_TO_TICKS(1000)) == pdPASS)
        {
            char buf[128];
            snprintf(buf, sizeof(buf),
                "{\"t\":%.1f,\"h\":%.1f,\"ts\":%lu}",
                d.temp, d.hum, d.ts);
            udp_send(buf);
        }
    }
}

// Display Task
void display_task(void *pv)
{
    SensorData d;
    while (1) {
        if (xQueuePeek(data_queue, &d, 0) == pdPASS)
        {
            oled_printf(0, "T: %.1f C", d.temp);
            oled_printf(1, "H: %.1f %%", d.hum);
        }
        vTaskDelay(pdMS_TO_TICKS(500));
    }
}

void app_main(void)
{
    button_sem   = xSemaphoreCreateBinary();
    data_queue   = xQueueCreate(5, sizeof(SensorData));

    gpio_isr_handler_add(BTN_PIN, button_isr, NULL);

    xTaskCreate(sensor_task,   "sensor",   2048, NULL, 3, &sensor_handle);
    xTaskCreate(network_task,  "network",  4096, NULL, 5, &network_handle);
    xTaskCreate(display_task,  "display",  2048, NULL, 1, &display_handle);
}

這個專案把前面所有東西都用上了：按鈕中斷只用信號量通知、量測結果走 Queue 交給網路任務、OLED 用 xQueuePeek 偷看最新資料（不會把資料取走，所以不影響上傳）。三個任務的優先級分別是 3、5、1，剛好對應「慢工作、關鍵工作、顯示工作」的排序。

七、常見問題與除錯

前面講的都是「怎麼寫」，這一段講「為什麼會壞」。下面四種是我在 RTOS 專案裡最常遇到的狀況。

7.1 Stack Overflow

任務的 Stack 大小不足是 RTOS 最常見的崩潰原因。解決方案：

// 在 FreeRTOSConfig.h 啟用 Stack Overflow 檢測
#define configCHECK_FOR_STACK_OVERFLOW  2

// 註冊掛鉤函數
void vApplicationStackOverflowHook(TaskHandle_t xTask, char *pcTaskName)
{
    printf("STACK OVERFLOW: %s\n", pcTaskName);
    while(1);
}

回頭看原文的每一段程式，其實就是一個 Stack 分配的參考值：

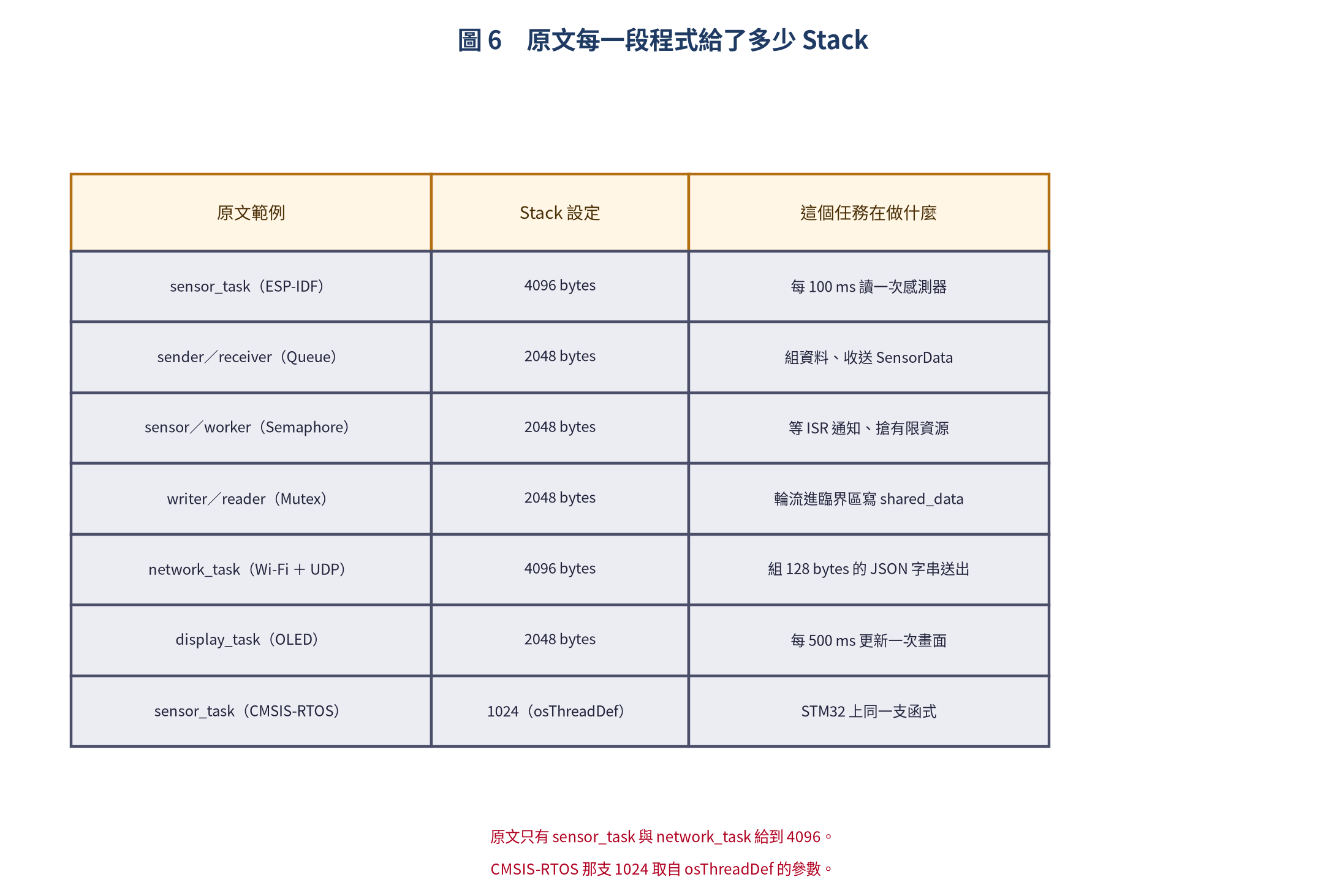

圖 6：Stack 需求對照 — 4096 只用在感測器與 Wi-Fi 網路任務上。

我的習慣是：先照這個表給保守值，再開檢測看實際用了多少，確認有餘裕之後才往下砍。反過來做（先給小、再慢慢加）通常會先換來幾個晚上的 debug。

7.2 Deadlock（死鎖）

兩個任務互相等待對方釋放的資源。避免方法：

• 所有任務依相同順序取得 Mutex（A → B → C）
• 使用 xSemaphoreTake() 加上 Timeout，不要用 portMAX_DELAY
• 考慮使用 Queue 替代複雜的 Mutex 嵌套

7.3 Priority Inversion（優先級反轉）

使用 Mutex（而不是 Binary Semaphore）來保護資源，因為 Mutex 支援優先級繼承。

7.4 記憶體耗盡

// 檢查剩餘 heap
printf("Free heap: %d\n", esp_get_free_heap_size());
printf("Min free:  %d\n", esp_get_minimum_free_heap_size());

// 使用 xTaskCreateStatic() 預分配 Stack

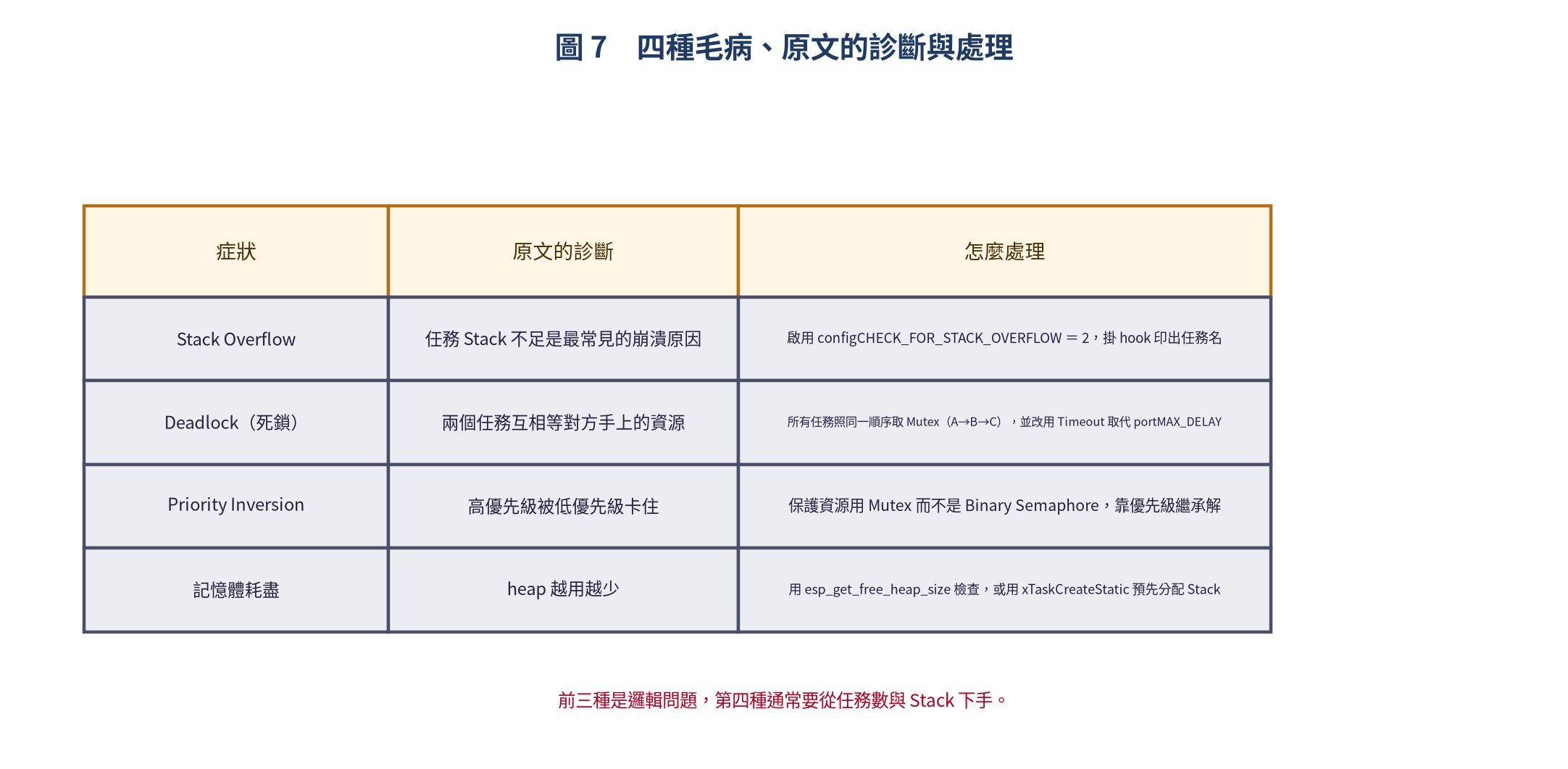

圖 7：四種毛病與處理方式 — 由症狀反推該檢查什麼。

八、總結

FreeRTOS 的多工管理是嵌入式系統開發的核心技能。不論你的目標平台是 STM32 還是 ESP32，理解任務狀態機、Queue、Semaphore、Mutex 和 Task Notification 的差異，就能設計出穩定且高效的系統架構。實戰中的幾個原則：

1. 優先級盡量少：3~5 個層級足以應付大多數場景
2. ISR 盡量短：只在 ISR 中發送 Semaphore/Notification，耗時操作交給任務
3. Queue 比全域變數安全：用 Queue 而不是直接讀寫共用變數
4. Mutex 保護共用資源：使用 Mutex（非 Binary Semaphore）避免優先級反轉
5. 監控 Stack：啟用 Stack Overflow 檢測，定期檢查 Heap 剩餘量

最後留一句自己的心得：RTOS 的難度不在 API 記不記得，而在「遇到問題時知道該看哪一個狀態」。任務變慢就先看優先級與阻塞時間，系統崩潰就先看 Stack，資料不對就先看 Queue 的深度與逾時 —— 這條排查順序比背 API 有用得多。
