Watchdog Timer（看門狗計時器）完整教學：從原理到 STM32/ESP32 實作

前言

Watchdog Timer（看門狗計時器，WDT）是嵌入式系統中最重要的可靠性保障機制。在工業控制、IoT 設備、車載電子等需要長時間穩定運行的場景中，WDT 能在系統因軟體錯誤、硬體干擾或電源不穩而「卡住」時自動復位，讓設備自我修復。本文將從 WDT 的基本原理講起，深入 STM32 IWDG 與 ESP32 TWDT 的實作細節，並提供完整的生產級程式碼範例。

一、Watchdog Timer 基本原理

1.1 什麼是 Watchdog Timer？

Watchdog Timer 是一個硬體計時器，其核心邏輯非常簡單：

1. 啟動計數：系統啟動後 WDT 開始計數（遞減或遞增）
2. 定期餵狗（Kick）：正常運行時，軟體在計數器溢位前將其重置
3. 系統復位：若軟體因故未在時間內餵狗，WDT 計數器歸零 → 觸發系統硬體復位

圖 1：Watchdog Timer 正常工作 — 主程式中每次循環末尾餵狗，計數器持續重置

1.2 為什麼需要 WDT？

即使程式寫得再嚴謹，嵌入式系統仍然可能遇到：

• 硬體干擾：電源雜訊、EMI 導致 PC 指標錯亂或暫存器值異常
• 通訊卡住：I2C/SPI 從設備無回應，while 迴圈無法跳出
• 記憶體異常：棧溢出（Stack Overflow）、堆積碎片導致 malloc 失敗
• RTOS 死鎖：多工環境下的互斥鎖死鎖導致所有任務停擺
• 低電量行為異常：電壓低於 MCU 最低工作電壓時邏輯行為不可預測

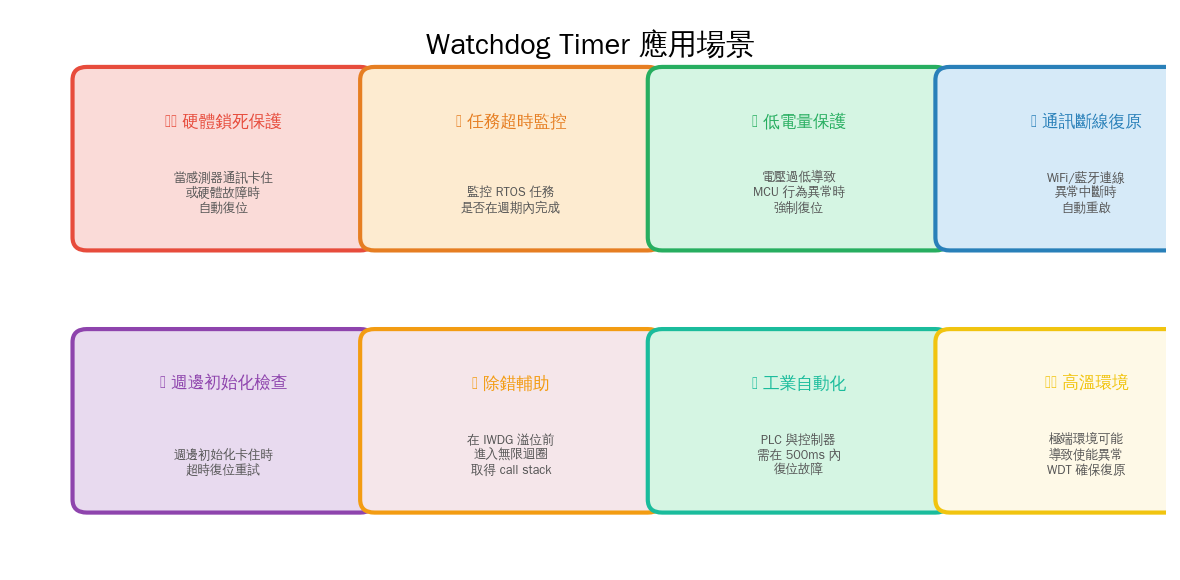

圖 5：Watchdog Timer 常見應用場景 — 從硬體保護到工業自動化

二、STM32 IWDG（Independent Watchdog）

2.1 IWDG 硬體架構

STM32 的 IWDG 是獨立看門狗，使用專屬的 LSI（Low Speed Internal，約 32 kHz）振盪器，即使主時鐘故障仍能運作。其內部結構包含：

• LSI 時鐘源：獨立 RC 振盪器，約 30~60 kHz（典型 32 kHz）
• Prescaler（除頻器）：可設為 4/8/16/32/64/128/256 倍除頻
• 12-bit 遞減計數器：範圍 0~4095
• Key Register（KVR）：寫入 0xAAAA 重載計數器，寫入 0x5555 允許配置
• Status Register（SR）：PVU（Prescaler Update）和 RVU（Reload Update）旗標

圖 3：STM32 IWDG 內部架構 — LSI 經除頻後驅動 12-bit 計數器

2.2 IWDG 超時計算

公式：Timeout = (Prescaler × Reload_Value) / LSI_Frequency

例如 Prescaler=64, Reload=0xFFF(4095)：Timeout = (64 × 4096) / 32000 ≈ 8.19 秒

2.3 STM32 HAL IWDG 程式碼

// stm32_iwdg_wdt.c — STM32 IWDG 初始化與餵狗範例
#include "stm32f1xx_hal.h"

IWDG_HandleTypeDef hiwdg;

// IWDG 初始化：超時約 4 秒 (LSI=32kHz, Prescaler=32, Reload=0xFFF)
void WDT_Init(void)
{
    hiwdg.Instance = IWDG;
    hiwdg.Init.Prescaler = IWDG_PRESCALER_32;     // 32 kHz / 32 = 1 kHz
    hiwdg.Init.Reload    = 0xFFF;                  // 4096 ticks × 1ms = ~4.096 秒
    if (HAL_IWDG_Init(&hiwdg) != HAL_OK)
    {
        Error_Handler();  // IWDG 啟動失敗（通常不會發生）
    }
}

// 餵狗函式 — 主循環中定期調用
void WDT_Feed(void)
{
    HAL_IWDG_Refresh(&hiwdg);  // 寫入 0xAAAA 到 KVR
}

// 注意：IWDG 一旦啟動無法關閉！
// 除非觸發系統復位，否則 WDT 持續運行

2.4 STM32 IWDG 注意事項

• 無法關閉：IWDG 一旦使能（透過 IWDG->KR 寫 0xCCCC），只有系統復位才能停用
• 寫保護：修改 Prescaler 或 Reload 前須先向 KVR 寫入 0x5555
• 狀態旗標：修改 Prescaler 後需等待 PVU 清除（約 5~6 個 LSI 週期）
• 低功耗模式：IWDG 在 Stop 和 Standby 模式下仍能運行
• HAL 延遲：HAL_IWDG_Init() 內部包含等待 PVU/RVU 的 while 迴圈，建議在 main 初始化時一次性完成

三、ESP32 TWDT（Task Watchdog Timer）

3.1 TWDT 與 IWDG 的差異

ESP32 提供兩種 WDT：

• TWDT（Task Watchdog Timer）：監控 RTOS 任務是否在超時時間內執行特定操作（如 taskYIELD 或餵狗）
• IWDT（Interrupt Watchdog Timer）：監控 ISR 處理是否超過允許時間，防止中斷卡死
• RTC WDT：由 RTC 模組驅動，可在 Deep Sleep 模式下運作

與 STM32 IWDG 最大的不同在於：ESP32 TWDT 是以任務為單位的監控機制，能精確指出哪個任務卡住，而非僅觸發全域復位。

3.2 ESP32 TWDT 程式碼

// esp32_twdt.c — ESP32 TWDT 初始化與餵狗範例
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_task_wdt.h"

// TWDT 初始化：超時 10 秒，監控所有任務
void WDT_Init(void)
{
    // 初始化 TWDT，超時 10 秒
    esp_task_wdt_config_t twdt_config = {
        .timeout_ms = 10000,          // 10 秒超時
        .trigger_panic = true,        // 超時時觸發 panic（系統復位）
    };
    ESP_ERROR_CHECK(esp_task_wdt_init(&twdt_config));

    // 將當前任務註冊到 TWDT 監控
    ESP_ERROR_CHECK(esp_task_wdt_add(NULL));  // NULL = 當前任務
}

// 餵狗函式 — 在任務主循環中定期調用
void WDT_Feed(void)
{
    esp_task_wdt_reset();  // 重置當前任務的 WDT 計數器
}

// 任務範例：處理感測器資料
void sensor_task(void *pvParameters)
{
    WDT_Init();  // 註冊此任務到 TWDT

    while (1) {
        read_sensor_data();       // 讀取感測器
        process_data();           // 資料處理
        send_via_mqtt();          // MQTT 發送
        WDT_Feed();               // 餵狗
        vTaskDelay(pdMS_TO_TICKS(100));  // 100ms 延遲
    }
}

// 注意：TWDT 預設監控 IDLE 任務
// 若 IDLE 任務未得到 CPU 時間（高優先級任務霸佔 CPU），TWDT 也會觸發

3.3 ESP32 IWDT（Interrupt Watchdog）

// esp32_iwdt.c — 中斷看門狗設定
#include "soc/cpu.h"
#include "esp_intr_alloc.h"

// IWDT 超時時間設定（ISP 級別）
void IWDT_Init(void)
{
    // IWDT 在 ESP32-IDF 中預設啟用
    // 可在 menuconfig 中設定超時：
    //   CONFIG_ESP_INT_WDT_TIMEOUT_MS=300
    //   CONFIG_ESP_INT_WDT=y

    // IWDT 會在 ISR 執行超過設定時間時觸發 panic
    // 幫助開發者找出耗時過長的中斷處理程式
    printf("IWDT active: interrupt watchdog enabled\n");
}

四、WDT 觸發行為與時序分析

4.1 正常工作 vs 超時觸發

圖 1：正常運作 — 主任務在計數器溢位前寫入 KVR（0xAAAA）重置計數器

圖 2：超時觸發 — 任務卡住後未在 WDT 溢位前餵狗，計數器歸零 → 產生系統復位脈衝

4.2 從復位原因診斷問題

系統重啟後，檢查復位原因能快速定位是否由 WDT 觸發：

// STM32 — 檢查復位原因
if (__HAL_RCC_GET_FLAG(RCC_FLAG_IWDGRST)) {
    printf("系統復位：IWDG Watchdog 觸發！\n");
}
__HAL_RCC_CLEAR_RESET_FLAGS();

// ESP32 — 檢查復位原因
esp_reset_reason_t reason = esp_reset_reason();
if (reason == ESP_RST_WDT) {
    printf("系統復位：Task Watchdog 觸發！\n");
} else if (reason == ESP_RST_INT_WDT) {
    printf("系統復位：Interrupt Watchdog 觸發！\n");
}

五、STM32 vs ESP32 WDT 比較

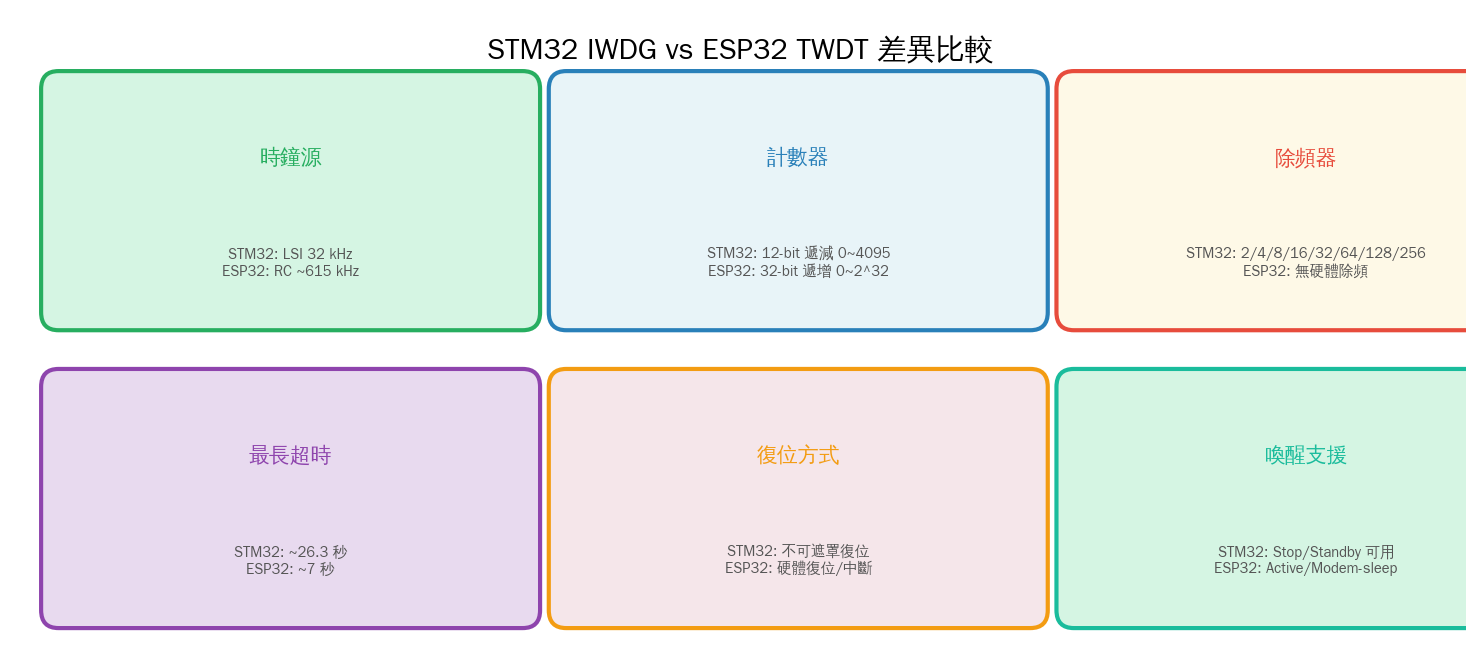

圖 4：STM32 IWDG 與 ESP32 TWDT 差異比較 — IWDG 為硬體層級獨立計時器，TWDT 為 RTOS 任務監控

六、進階技巧與最佳實踐

6.1 多層級 WDT 架構

在工業級產品中，建議採用多層級 WDT：

1. 第一層 — MCU IWDG：硬體層級最後防線，超時設定在 5~10 秒
2. 第二層 — RTOS TWDT：監控每個任務的執行週期，超時設定在 2~5 秒
3. 第三層 — 外部 WDT IC（如 MAX6369）：在 MCU 完全失效時由外部硬體切斷電源

6.2 餵狗策略

• 不要在 ISR 中餵狗：中斷服務程式中餵狗會遮蔽主程式卡住的問題
• 不要在高優先級任務中餵狗：低優先級任務卡住時高優先級任務仍可正常餵狗
• 使用「心跳任務」：建立一個專屬任務，只在確認所有子系統正常後才餵狗
• 分階段餵狗：在長任務中設置多個檢查點，分別餵不同的 WDT

6.3 生產級心跳任務範例

// heartbeat_task.c — 生產級心跳監控任務
void heartbeat_task(void *pvParameters)
{
    TickType_t last_wake = xTaskGetTickCount();
    const TickType_t interval = pdMS_TO_TICKS(1000);  // 1 秒

    while (1) {
        vTaskDelayUntil(&last_wake, interval);

        // 檢查各子系統狀態
        bool comm_ok     = (HAL_GetTick() - last_comm_tick < 5000);
        bool sensor_ok   = (sensor_error_count < 3); bool stack_ok = (uxTaskGetStackHighWaterMark(NULL) > 128);

        if (comm_ok && sensor_ok && stack_ok) {
            WDT_Feed();  // 所有子系統正常，餵狗
            led_green_on();
        } else {
            led_red_on();
            // 記錄錯誤但不餵狗，讓 WDT 復位
            log_error("System unhealthy: comm=%d sensor=%d stack=%d",
                      comm_ok, sensor_ok, stack_ok);
        }
    }
}

6.4 常見陷阱

• Debugger 干擾：使用偵錯器時 WDT 會持續計數，導致中斷點停留時觸發復位。解決方案：在 DEBUG 模式下禁用 WDT，或在 HardFault_Handler 中無限迴圈
• Bootloader 相容性：若 IWDG 在 Bootloader 中已啟用，主程式啟動前需先重新初始化超時
• WDT 初始化時機：應在 main() 的最早階段初始化 WDT，防止系統初始化過程中卡住
• 任務堆疊不足：TWDT 每次餵狗涉及系統呼叫，堆疊空間不足可能導致餵狗本身失敗

七、總結

Watchdog Timer 是嵌入式系統中投資報酬率最高的可靠性機制 — 只需幾行程式碼就能讓系統在異常時自動復位。無論是 STM32 的硬體 IWDG 還是 ESP32 的任務層級 TWDT，正確設計餵狗策略、搭配復位原因檢查，就能大幅提升產品的長期穩定性。在工業 4.0 和 IoT 應用中，WDT 不是選配，而是標配。
