什麼是 FIFO？
先講最白話的版本：FIFO 就是一個排隊用的緩衝區。東西從後面排進去、從前面拿出來，誰先到誰先被服務 —— First-In-First-Out，中文就叫先進先出。
聽起來沒什麼了不起，但嵌入式世界幾乎每個角落都有它：UART 收進來的資料、SPI 要送出去的佇列、DMA 搬資料的中繼站，還有兩個不同時鐘域之間的資料交換（Clock Domain Crossing, CDC）。少了 FIFO，這些事情全部得靠 CPU 硬扛。
這篇我想從頭把四件事講清楚：結構長什麼樣、空跟滿怎麼判斷、深度要開多大、跨時域該怎麼設計。範例同時給 C 語言的 Ring Buffer 和 STM32 的硬體 FIFO，兩邊對照著看，會比只看理論快很多。
FIFO 的應用場景
實務上 FIFO 幾乎都是為了解決下面這四類問題：
- 速率匹配：生產者和消費者的速度不一樣。ADC 一直取樣，處理器卻只能慢慢讀，中間就得放一個 FIFO 當水庫。
- 突發緩衝：短時間內大量資料衝進來，慢速的讀取端一時消化不完，先丟進 FIFO 排隊。
- 跨時域同步：兩個時鐘域互不同步，直接用同一條線傳資料會出錯，得靠 Async FIFO 接手。

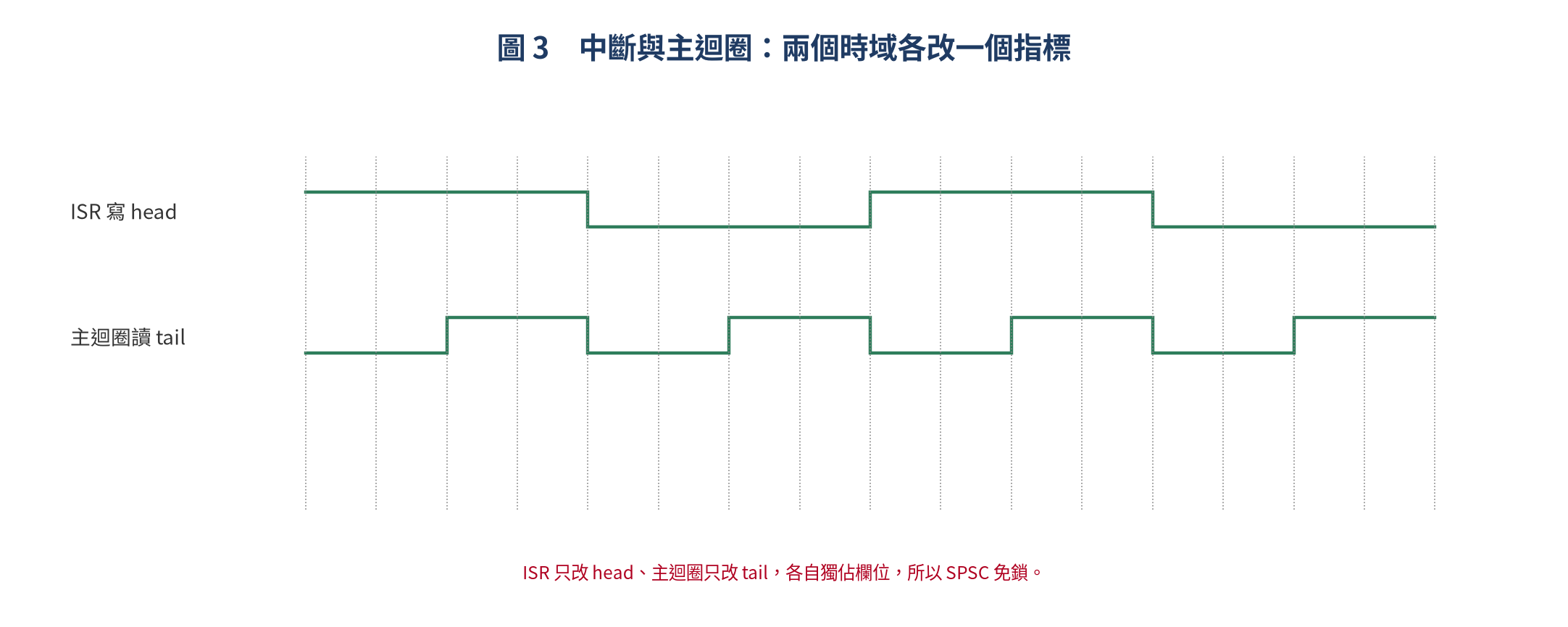

- 中斷安全佇列：ISR 負責寫、主迴圈負責讀，兩邊各改各的欄位，就不會互相踩到。
FIFO 的硬體結構
硬體 FIFO 拆開來看，其實就是五個零件：雙口 RAM（Dual-Port RAM）儲存資料本體、一條寫入指針、一條讀出指針、一組空滿旗標邏輯，非同步版本再多一個同步器。
真正的主角是指針。寫入指針指著「下一個要寫的位置」，讀出指針指著「下一個要讀的位置」，其他所有判斷（空、滿、還剩多少筆）都是從這兩條指針算出來的。所以說 FIFO 的難度從來不在儲存，而在指針的管理。

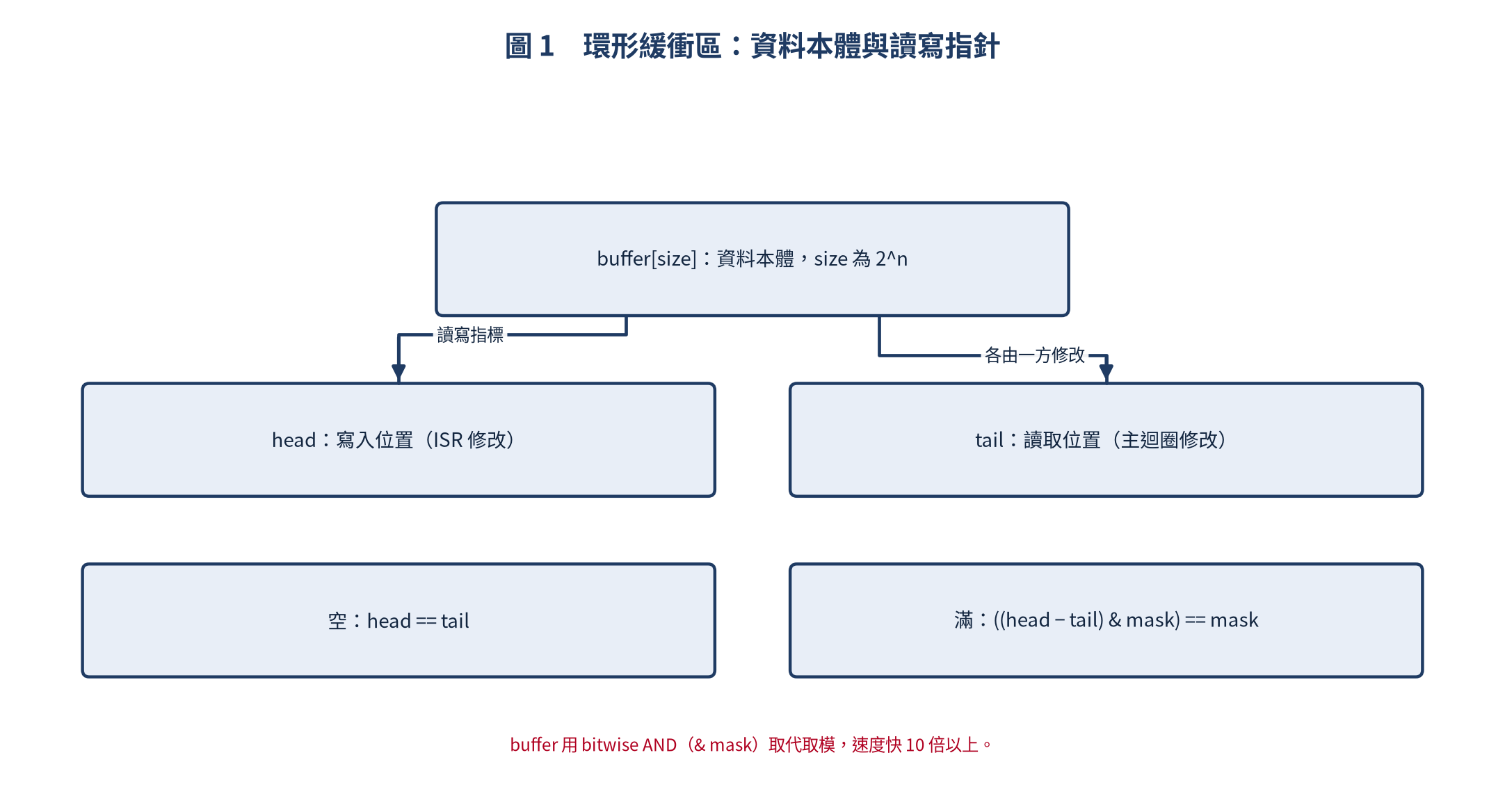

寫軟體 Ring Buffer 也是同一套路，只是把硬體換成一個 struct：buffer 指標、head、tail、size，再加一個 mask。那個 mask 是 size 減一，用途是把取模運算換成 bitwise AND，速度差 10 倍以上。

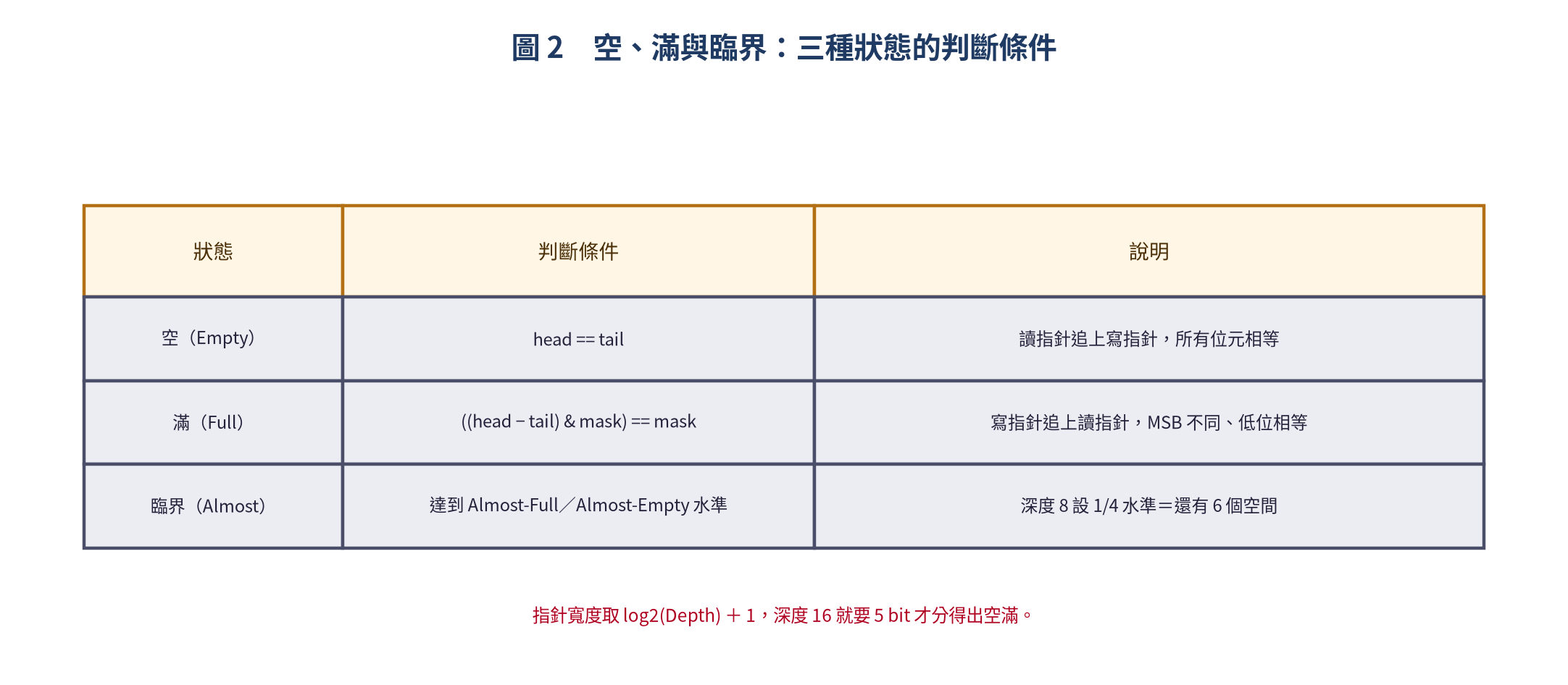

空滿判斷
這裡是 FIFO 最核心、也最常被寫錯的一段：我到底要怎麼知道現在是空的還是滿的？
同步 FIFO（Same Clock Domain）
讀寫共用同一個時鐘的時候，事情很單純，直接比指針就好：
- Empty：Wr_Ptr == Rd_Ptr，讀指針追上了寫指針。
- Full：Wr_Ptr + 1 == Rd_Ptr，寫指針追上讀指針；或者反過來，用一個額外的 MSB 標誌位來區分。
為什麼要用「n+1 bit 指針」這種寫法？因為環形 FIFO 繞一圈之後，空和滿的兩個指針值長得一模一樣，光比數值根本分不出來。多留一個 bit，就有空間做手腳了：
- 指針寬度 = log₂(Depth) + 1（例如深度 16 就需要 5 bit）。
- Empty：所有位元相等（含 MSB），也就是 Wr_Ptr == Rd_Ptr。
- Full：MSB 不同，但剩下的低位相等。
非同步 FIFO（Different Clock Domains）
一旦兩邊時鐘不同（Async FIFO），情況立刻變麻煩：指針不能直接比。因為指針值跨越時域時會撞上亞穩態（Metastability），讀進來的可能是個不上不下的中間值。
所以非同步 FIFO 的順序不是「比指針」，而是「先把指針安全地送過去，再比」。
格雷碼與跨時域同步
跨時域 FIFO 的標準流程有四步：
- 把指針轉成格雷碼（Gray Code）。
- 用二級觸發器同步器（2-stage Flip-Flop Synchronizer）把格雷碼送過時域。
- 在目標時域把格雷碼轉回二進制。
- 比較轉回來的指針，判斷空或是滿。
為什麼非用格雷碼不可？因為格雷碼的特性是相鄰兩個數值只差 1 個 bit。跨時域取樣時最多只會錯一個 LSB，例如 010 被取成 110、或維持 010，兩個都是合法值。要是用二進制，從 011(3) 跳到 100(4) 是 3 個 bit 同時變化，取樣時可能讀到 000 到 111 之間任何一個鬼值。
轉換本身很短，就兩行：
// 二進制 → 格雷碼
gray = binary ^ (binary >> 1);
// 格雷碼 → 二進制（反轉）
binary = gray;
for (int i = 1; i < N; i++)
binary ^= gray >> i;FIFO 深度計算
深度是最容易被低估的一個參數。開太小會丟資料（Overflow），開太大則是浪費資源又增加延遲，兩邊都要付代價。

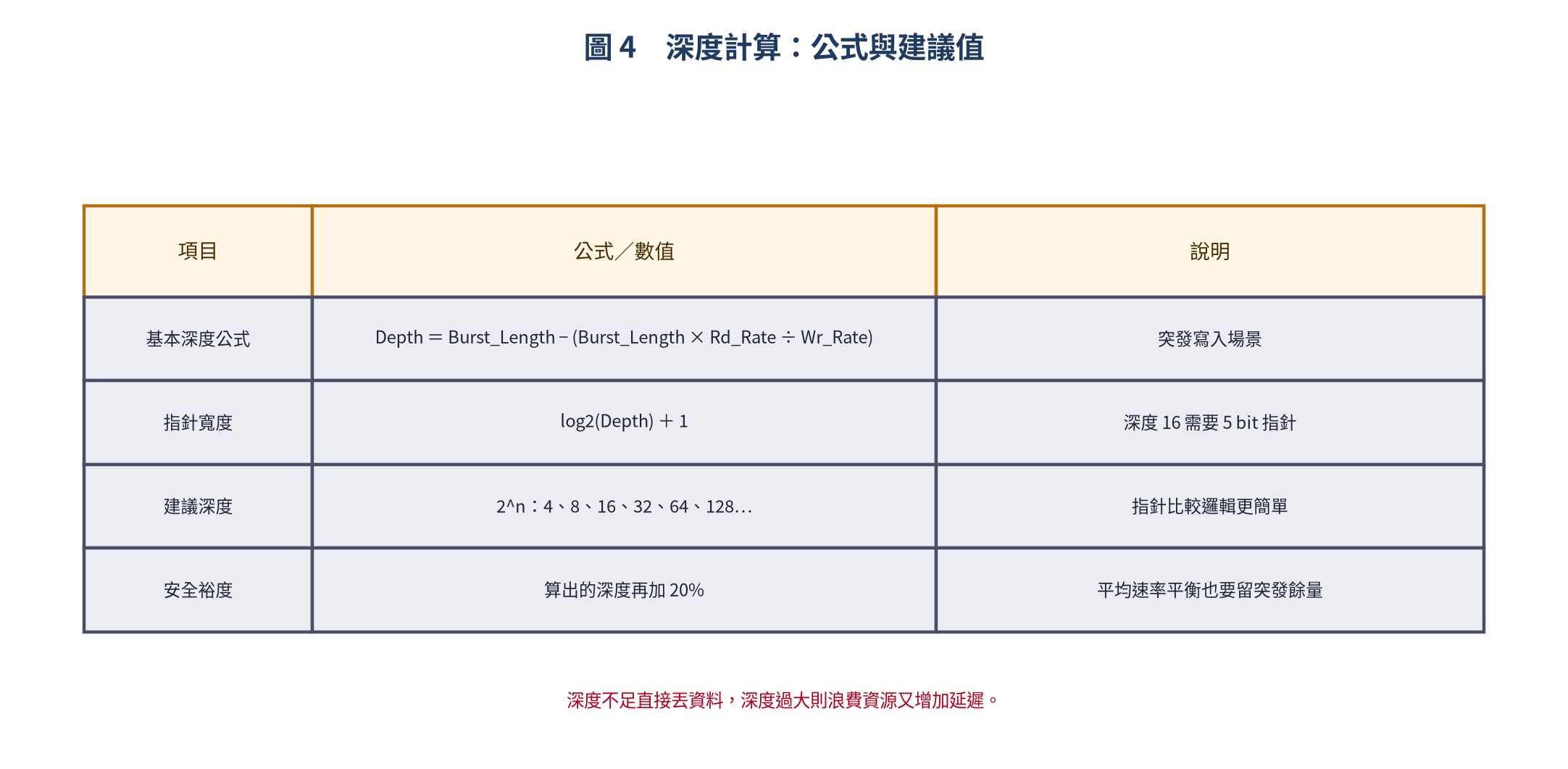

突發寫入場景的基本公式是：
Depth = Burst_Length − (Burst_Length × Rd_Rate / Wr_Rate)
其中 Rd_Rate 和 Wr_Rate 是讀寫速率（資料/秒）。直覺是這樣：突發期間寫進去的量，扣掉這段時間內被讀走的量，剩下的就是 FIFO 至少要裝得下的量。
實例計算
把幾個常見場景代進公式，大概長這樣：
| 場景 | 寫入速率 | 讀取速率 | 突發長度 | 所需深度 |
|---|---|---|---|---|
| UART RX | 115200 bps | CPU polling | 1 byte | 1（硬體已有 16） |
| ADC → SPI | 1 MSps(10MHz) | 40MHz SPI | 100 筆 | 60 |
| Ethernet MAC | 1 Gbps | 125 MHz | 1518 bytes | 512~1024 |
| ISP 影像管線 | 60 fps | 處理器 DMA | 1 frame | ≥ 1 frame |
順帶補一句實務經驗：非同步 FIFO 的深度通常取 2ⁿ（4、8、16、32、64、128…），因為指針的比較邏輯會簡單很多。深度越大安全邊際越高，但延遲也跟著變大，沒有白吃的午餐。
軟體 FIFO：Ring Buffer（環形緩衝區）
在 ESP32 和 STM32 的日常裡，最常打交道的其實是軟體 Ring Buffer。它就是前面那套指針邏輯的 C 版本：
typedef struct {
uint8_t *buffer;
volatile uint32_t head; // 寫入位置（ISR 修改）
volatile uint32_t tail; // 讀取位置（主迴圈修改）
uint32_t size; // 緩衝區大小（2^n）
uint32_t mask; // size - 1（用 & 代替 %）
} RingBuffer;
bool RingBuf_Init(RingBuffer *rb, uint8_t *buf, uint32_t size) {
// size 必須是 2^n
if (size & (size - 1)) return false;
rb->buffer = buf;
rb->head = 0;
rb->tail = 0;
rb->size = size;
rb->mask = size - 1;
return true;
}
bool RingBuf_IsEmpty(RingBuffer *rb) {
return rb->head == rb->tail;
}
bool RingBuf_IsFull(RingBuffer *rb) {
return ((rb->head - rb->tail) & rb->mask) == rb->mask;
}
bool RingBuf_Put(RingBuffer *rb, uint8_t data) {
if (RingBuf_IsFull(rb)) return false; // 已滿，丟棄
rb->buffer[rb->head] = data;
rb->head = (rb->head + 1) & rb->mask;
return true;
}
bool RingBuf_Get(RingBuffer *rb, uint8_t *data) {
if (RingBuf_IsEmpty(rb)) return false; // 空的
*data = rb->buffer[rb->tail];
rb->tail = (rb->tail + 1) & rb->mask;
return true;

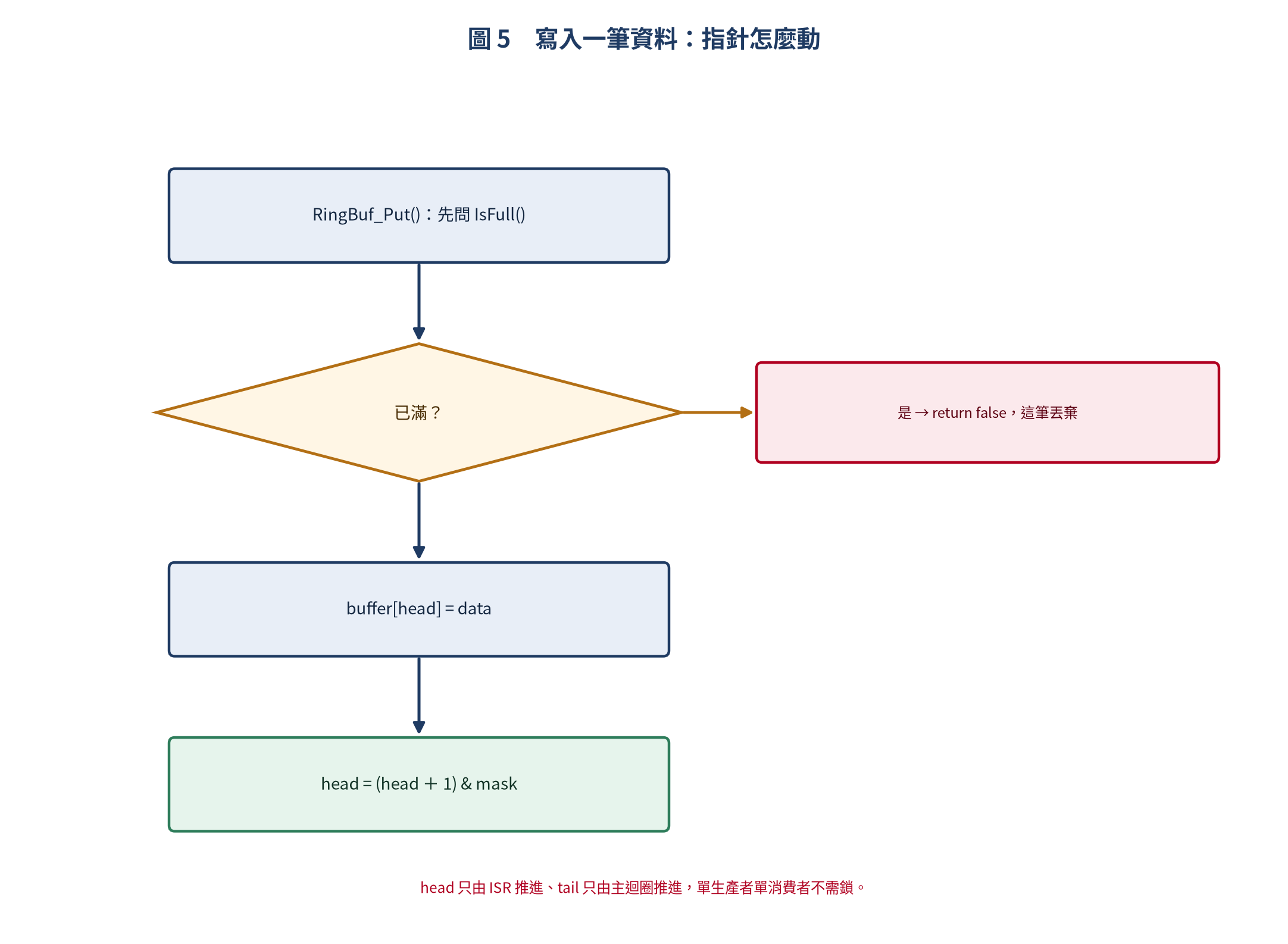

}寫入的流程完全照著指針走 —— 先問滿不滿，再寫進去，最後推進指針：
實作要點
- 大小取 2ⁿ：這樣就能用 bitwise AND 取代除法取模，速度快 10 倍以上。
- head / tail 一定要 volatile：ISR 改 head、主迴圈改 tail，不加 volatile，編譯器會把它最佳化掉。
- SPSC 天生安全：單生產者（ISR）搭單消費者（主迴圈），head 和 tail 各只有一方會寫，所以不需要鎖。
- 丟棄策略要先想清楚：上面的程式碼是「滿了就丟掉新資料」，實際專案也可能改成「覆蓋最舊的資料」，這是兩種完全不同的行為。
STM32 硬體 FIFO
STM32 這幾年的 MCU 內建了不只一種硬體 FIFO，常見的有這幾種：
- USART FIFO：STM32H7/G4 有 16 byte 的 TX/RX FIFO，中斷觸發水準可以設 1/4、1/2、3/4 或 Full。
- SPI FIFO：F4/H7 系列有 4~32 byte。
- I2S FIFO：音訊串流常用 16 word。
- DMA FIFO：拿來做資料寬度匹配，例如 8→16→32 bit。
- DFSDM FIFO：外接 Σ-Δ ADC 的數位濾波器專用。
要啟用其實不難，HAL_UARTEx_ReceiveToIT() 或 LL_SPI_EnableFIFO() 這類 API 叫一下就有了，換來的是中斷頻率大幅下降。

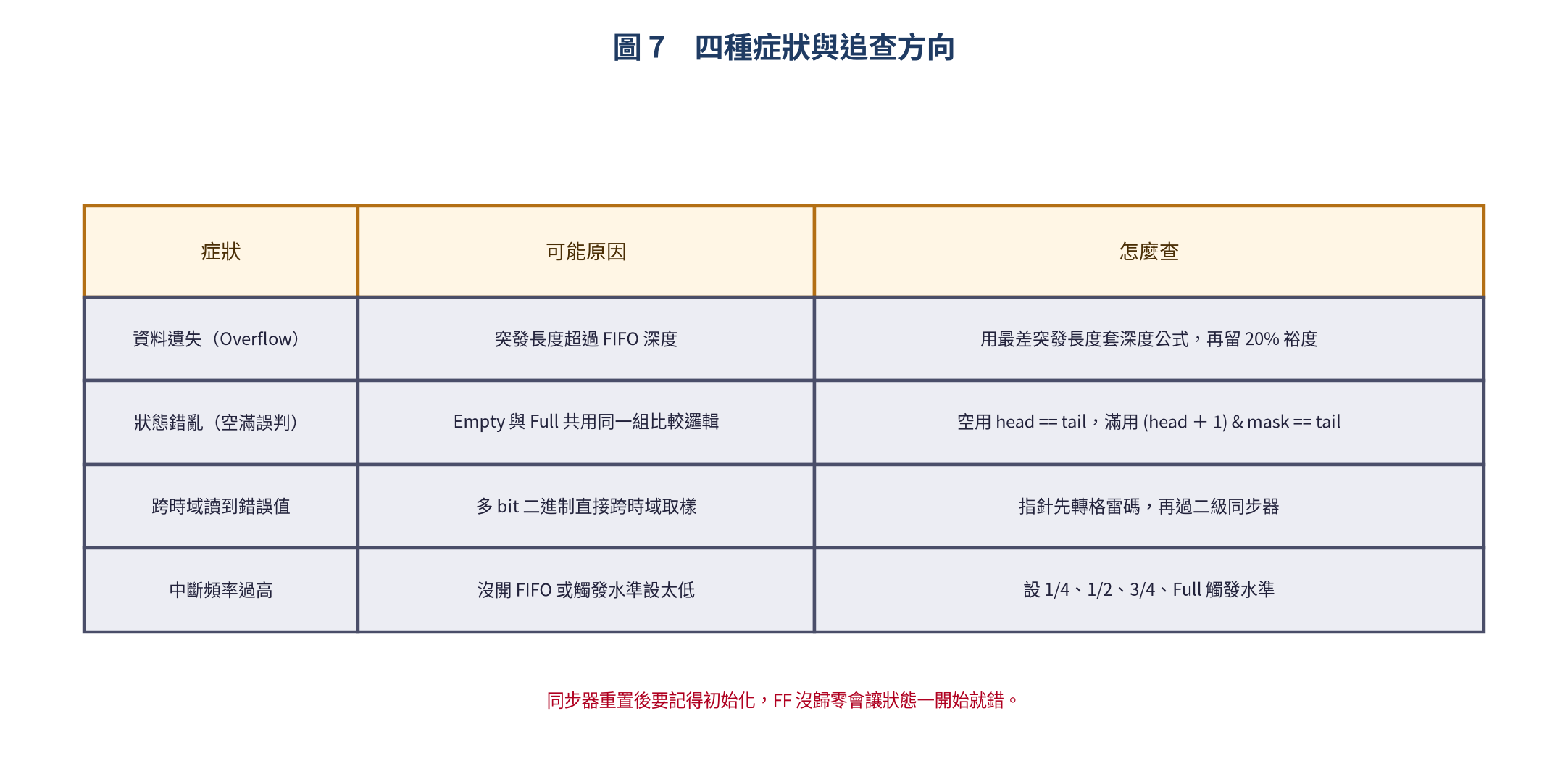

常見陷阱
深度不足導致 Overflow
這是第一名。很多人只看平均速率，覺得寫入跟讀取差不多就沒事，結果遇到突發就直接爆掉。

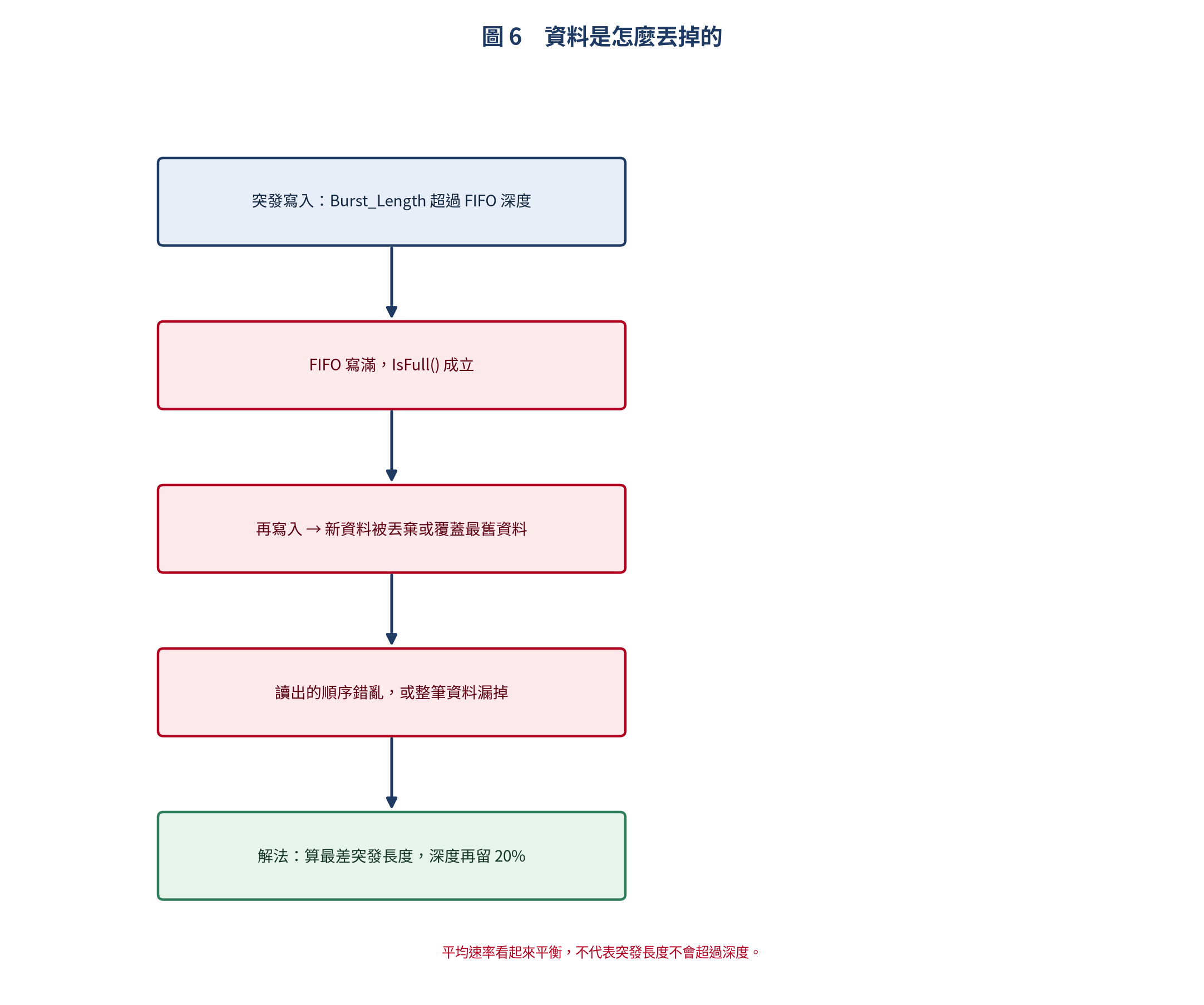

資料丟失的過程其實很固定：
解法：老老實實分析最差情況的突發長度（Burst Length），代公式算出需要的深度，然後再往上加 20% 的安全裕度。
空滿判斷邏輯錯誤
Ring Buffer 的 Full 條件通常是 head + 1 == tail（故意浪費一個 slot），或者 head == tail 但另外帶一個 Full flag。問題是很多人把 Empty 和 Full 的比較邏輯混在一起寫，buffer 的狀態就開始錯亂了。
解法：空（Empty）= head == tail；滿（Full）= (head + 1) & mask == tail，不然就乾脆多養一個獨立的 count 變數。
跨時域亞穩態
另一個常見誤會是「裝了二級同步器就穩了」。當資料匯流排寬度大於 1 bit 時，二級同步器只能降低亞穩態發生的機率，沒辦法保證每個 bit 同步的時間一致。
解法：跨時域之前一定要先編碼成格雷碼，不要直接把多位元二進制值丟過去。
非同步 FIFO 的亞穩態問題
亞穩態（Metastability）是非同步 FIFO 最難搞的地方。當寫入時鐘域的資料被讀出時鐘域取樣時，如果資料剛好卡在取樣邊緣附近（違反 Setup/Hold Time），觸發器的輸出就會停在一個中間電壓 —— 既不是 0 也不是 1。
亞穩態的後果有三種：
- 輸出可能在 0 和 1 之間來回震盪。
- 不同 bit 的亞穩態恢復時間不一致，多 bit 匯流排就會讀到錯的值。
- 亞穩態會往後傳，污染後續邏輯，嚴重時整個系統就當了。
標準解法是二級同步器（2-Stage Flip-Flop Synchronizer），寫成 Verilog 只有幾行：
// Verilog 雙級同步器
module sync_2ff #(parameter WIDTH = 1) (
input wire clk,
input wire [WIDTH-1:0] async_in,
output wire [WIDTH-1:0] sync_out
);
reg [WIDTH-1:0] sync_ff1, sync_ff2;
always @(posedge clk) begin
sync_ff1 <= async_in; // 第一級：取樣亞穩態
sync_ff2 <= sync_ff1; // 第二級：亞穩態已恢復
end
assign sync_out = sync_ff2;
endmodule二級同步器可以把亞穩態的 MTBF（Mean Time Between Failures）從微秒級一路推到數百年。如果時鐘頻率真的很高（> 500 MHz），那就再多一級，考慮三級同步器。
FIFO 在 STM32 中的應用
以 STM32F4 系列為例，USART 的硬體 FIFO 大概這樣配置：
// STM32 USART FIFO 配置（部分系列）
USART_CR2_FIFOEN // 啟用 FIFO
USART_CR1_TCIE // 傳輸完成中斷
USART_CR3_TXFTIE // FIFO 觸發水準中斷
// 設定 FIFO 觸發水準（以 STM32G4 為例）
LL_USART_SetTxFIFOThreshold(USART1, LL_USART_FIFO_THRESHOLD_1_4);
LL_USART_SetRxFIFOThreshold(USART1, LL_USART_FIFO_THRESHOLD_1_4);
LL_USART_EnableFIFO(USART1);開了硬體 FIFO 之後，CPU 不用每個 byte 都進中斷。舉個例子：TX FIFO 深度 8、觸發水準設 1/4，也就是 FIFO 還有 6 個空間才觸發中斷，中斷頻率直接降為原來的 1/8。
如果再搭上 DMA，威力更強：DMA 在後面默默把 FIFO 填滿，CPU 只要等一次「傳輸完成」的中斷就好，中間完全不用管事。
常用 FIFO 參數速查表
下面這張表是我自己在設計時最常回頭查的一組參數，留給同樣在跟 PCB、FPGA 打交道的你：
| 應用場景 | 寫入時鐘 (Write Clock) | 讀取時鐘 (Read Clock) | 資料寬度 (Data Width) | 建議深度 (Depth) | FIFO 類型 |
|---|---|---|---|---|---|
| UART RX | 16x baud rate | system clock | 8 bit | 16 | Async (Gray code) |
| SPI slave | SCK (max 40 MHz) | system clock | 8-32 bit | 8-16 | Async |
| ADC data stream | ADC clock (10 MHz) | DMA clock | 12-24 bit | 64-256 | Async |
| Ethernet MAC | GMII/RGMII | AHB bus | 32 bit | 512-4096 | Async |
| CPU instruction queue | CPU clock | CPU clock | 32-64 bit | 4-8 | Sync |
| Video line buffer | pixel clock | pixel clock | 24-48 bit | 1920+ | Sync |
| Audio I2S stream | BCLK | system clock | 16-32 bit | 16-64 | Async |
這張表幾乎涵蓋了嵌入式最常見的場景。從低速的 UART（Universal Asynchronous Receiver/Transmitter）一路到高速的 Ethernet MAC（Media Access Controller），深度和類型的選擇其實都取決於實際的 clock domain crossing 需求。
兩個提醒：Video line buffer 的深度至少要超過一行像素數（例如 1920），不然畫面會撕裂（tearing）；Audio FIFO 則要顧好 sample rate 和 system clock 的比例，不然 audio underflow 或 overflow 就是爆音的來源。
FIFO 設計檢查表
在 FPGA 或 ASIC 裡設計 FIFO，我會照這份清單一項一項劃掉：
- 深度是不是 2ⁿ？（方便指針環繞）
- 指針寬度 = log₂(Depth) + 1，真的分得出空和滿嗎？
- 空滿邏輯：Empty 是所有位元相等；Full 是 MSB 不同、低位相等，對嗎？
- 格雷碼真的用在跨時域指針傳輸上了嗎？
- 同步器是二級（或三級）的嗎？
- Almost-Empty / Almost-Full 旗標有照應用需求設好嗎？
- 重置邏輯：重置後指針歸零、Empty 信號有效嗎？
- 同步器重置：兩級同步器的 FF 都有正確初始化嗎？
這份清單基本上就是 FIFO 的踩坑地圖。每次 tape-out 前花十分鐘跑一遍，可以省下好幾天的除錯。如果是量產產品，建議再加上可測試性設計（DFT），讓 FIFO 的狀態能透過 JTAG 邊界掃描驗證。
總結
FIFO 是嵌入式設計的基本功。不管是硬體 FIFO（STM32 的 USART/SPI FIFO、FPGA 的 Async FIFO）還是軟體 Ring Buffer，核心永遠是同一句話：雙口儲存 + 指針管理 + 空滿判斷。
三個最容易忘的重點：跨時域記得用格雷碼，深度計算要看最差突發而不是平均值，Ring Buffer 大小取 2ⁿ 讓取模變快。這幾件事抓穩，FIFO 設計就不太會出事了。
